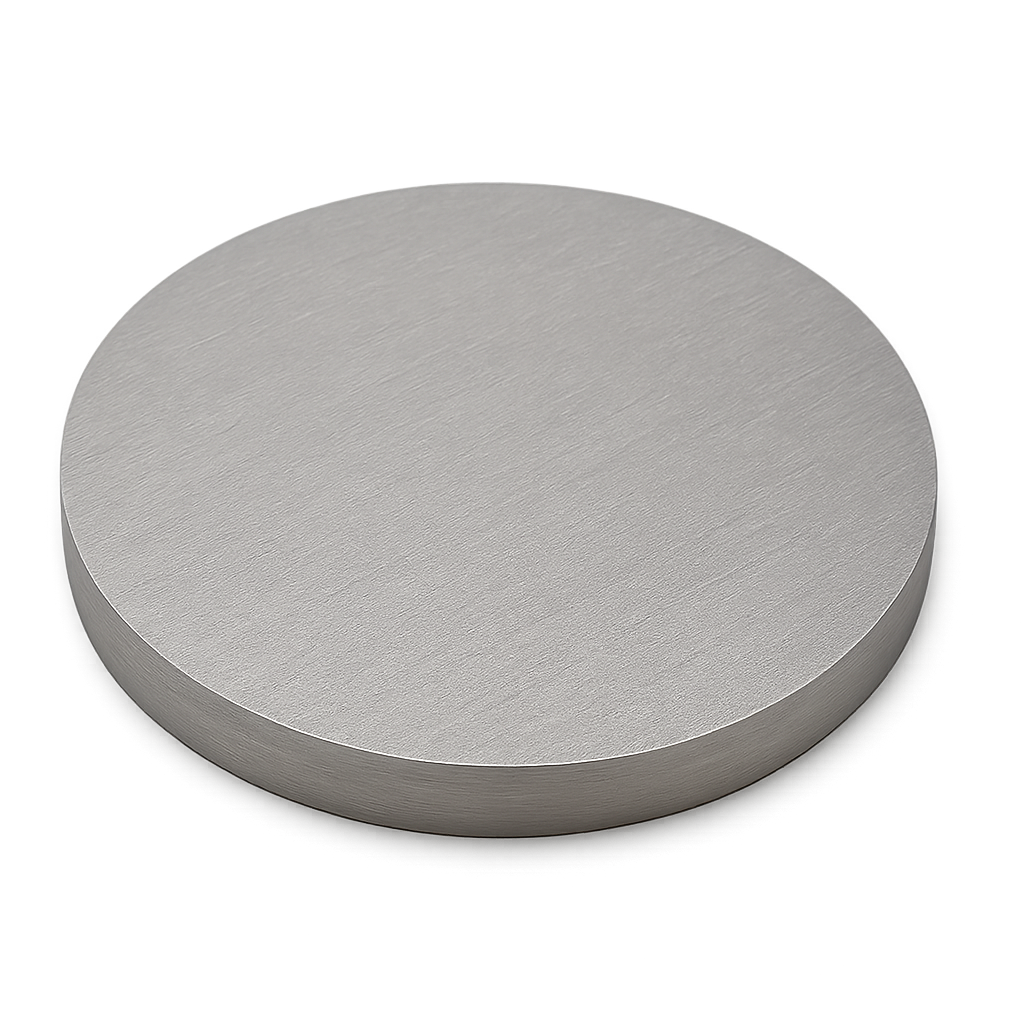

锑铟靶材（SbIn）

产品简介（Introduction）

锑铟靶材（SbIn）由锑（Sb）与铟（In）两种元素组成，是一种具备优异光电性能、可调电阻率及良好界面附着力的功能型合金靶材。锑具有优良的半导体特性和红外响应能力，而铟提供延展性和稳定导电性，使 SbIn 薄膜在光电器件、半导体界面工程、红外探测材料及传感器领域具有重要应用价值。

SbIn 靶材适合 DC/RF 磁控溅射、反应性溅射、IBS、E-beam 以及 PLD 等薄膜制备工艺。

---

产品详情（Detailed Description）

SbIn 靶材通常采用真空熔炼、高纯粉末冶金、CIP 冷等静压、热压（HP）或 HIP（热等静压）工艺制备，以确保材料成分均匀、低氧含量与高致密度。靶材表面经过精密机加工，能够提供稳定的溅射速率与低颗粒膜层。

● 典型规格参数

• 纯度（Purity）： 99.9% – 99.999%

• 成分比例（Composition，可定制）：

  • Sb 10–70%

  • In 30–90%

  • 支持 at% / wt% 任意定制

• 尺寸（Size）： Ø25–300 mm 圆形靶；矩形靶可定制

• 厚度（Thickness）： 2–6 mm

• 制造工艺（Process）： Vacuum Melting / CIP / HP / HIP

• 背板（Bonding）： 铜背板、钛背板、铟焊接（In-bonding）

● 材料特性

• 可控电子结构

• 薄膜均匀、缺陷少

• 可调电导率 / 电阻率

• 对 Si、玻璃、蓝宝石、ITO 等基底附着性强

• 适合低温及中温沉积

• 可用于 SbIn-O、SbIn-N 反应性薄膜制备

---

应用领域（Applications）

1. 光电功能膜（Optoelectronic Thin Films）

SbIn 薄膜在光电领域表现突出，可用于：

• 红外探测器结构层

• NIR（近红外）功能膜

• 光电转换功能层

• 光学堆栈结构

---

2. 半导体界面工程（Semiconductor Interface Layers）

由于其良好电学与界面性质，可用于：

• 金属接触层（Contacts）

• 阻挡层 / 缓冲层

• 低温兼容金属膜

• 多层薄膜堆栈结构

---

3. 传感器（Sensors）

SbIn 的温度、电阻可调性使其成为出色的：

• 环境传感薄膜

• 气敏 / 热敏功能膜

• 压力/应变传感材料

---

4. 柔性电子材料（Flexible Electronics）

铟的延展性适用于：

• 柔性导电薄膜

• 低温基底（PET、PI）结构膜

• 小型器件封装金属层

---

技术参数（Technical Parameters）

---

材料对比（Comparison）

---

常见问题（FAQ）

1. SbIn 靶材适合 RF 溅射吗？
适合，DC/RF/HiPIMS 均可。

2. 是否支持制作大尺寸靶材？
支持 Ø200–300 mm 晶圆级靶材。

3. SbIn 可以用作透明导电膜吗？
需要调整成分，通常偏向半导体功能膜。

4. 可否做反应性溅射？
可用于制备 SbIn-O、SbIn-N 等复合膜。

5. 膜层是否适合低温工艺？
非常适合，可用于柔性电子和塑料基底。

---

包装（Packaging）

• 双层真空包装

• 干燥剂防潮保护

• 防震泡沫

• 出口级硬箱/木箱

• 每片靶材附唯一批号与 COA

---

结论（Conclusion）

锑铟靶材（SbIn）以其优良光电性能、低温工艺兼容性与可调电学特性，在光电器件、传感器、界面工程与柔性电子领域具有关键作用。苏州科跃材料科技有限公司可提供高纯度、高致密度、成分可定制的 SbIn 靶材，为科研与工业客户提供可靠解决方案。
