锑化锌蒸发材料(ZnSb)

锑化锌蒸发材料(Zinc Antimonide Evaporation Material,ZnSb)是一种由锌(Zn)与锑(Sb)组成的化合物型蒸发材料,主要用于真空蒸发与电子束蒸发(E-beam Evaporation)等 PVD 薄膜沉积工艺。ZnSb 属于典型的 Ⅱ–Ⅴ 族化合物半导体与热电材料体系,在电学可调性、载流子输运特性及成分稳定性方面具有显著优势。

在需要薄膜兼顾稳定化学计量比、可控电阻特性与功能半导体行为的应用场景中,ZnSb 是一类科研价值与工程潜力并存的蒸发材料选择。

产品详情(Detailed Description)

锑化锌蒸发材料通常采用高纯锌与高纯锑为原料,通过真空熔炼或固相合成工艺制备形成稳定的 ZnSb 化合物相,并严格控制氧、碳等杂质含量,以确保材料纯度和成分一致性。

  • 纯度等级:99.9%(3N)–99.99%(4N),适用于科研及高端薄膜沉积

  • 材料体系:Zn–Sb(锑化物,近化学计量比 ZnSb,可定制)

  • 电学特性:电阻率稳定,载流子浓度可调

  • 成膜一致性:化合物蒸发有助于保持薄膜成分稳定,降低偏析风险

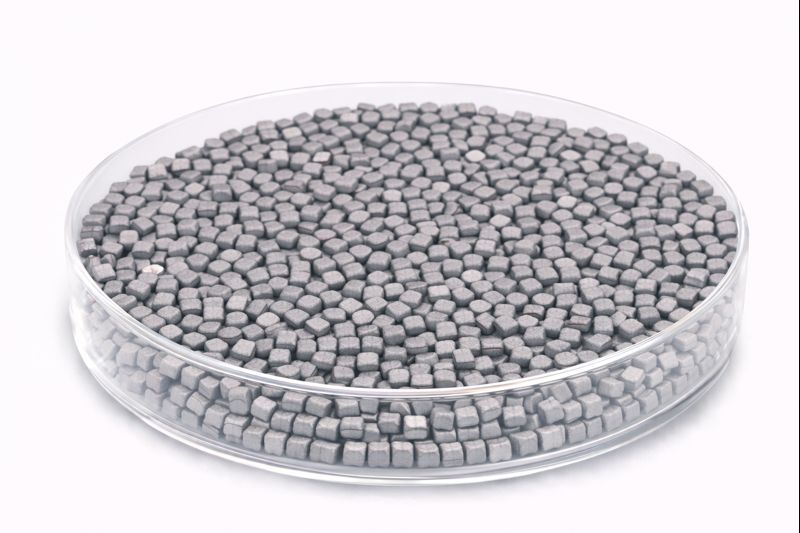

  • 供货形态:颗粒、块状、片状或定制形态,兼容钨舟、钼舟及电子束坩埚

通过合理的材料设计与沉积参数控制,可获得致密、均匀且性能可重复的 ZnSb 薄膜。

应用领域(Applications)

锑化锌蒸发材料在多个功能薄膜与半导体相关领域中具有典型应用,包括:

  • 热电材料与器件:ZnSb 基热电薄膜

  • 半导体薄膜沉积:功能化合物层、界面工程层

  • 电子与微电子器件:电阻调控层、功能半导体薄膜

  • 光电与传感器薄膜:功能响应层

  • 科研与实验室应用:锑化物相结构、电学与输运性能研究

技术参数(Technical Parameters)

参数 典型值 / 范围 重要性说明
材料体系 Zn–Sb(锑化物) 决定电学与热电性能
纯度 99.9% – 99.99% 影响薄膜缺陷与可靠性
形态 颗粒 / 块状 / 片状 适配不同蒸发源
尺寸范围 1 – 10 mm(颗粒)或定制 影响蒸发速率与均匀性
蒸发方式 热蒸发 / 电子束蒸发 兼容主流 PVD 系统

相关材料对比(Comparison with Related Materials)

材料 主要优势 典型应用
锑化锌蒸发材料(ZnSb) 化学计量稳定、热电性能 热电与功能半导体薄膜
纯锌(Zn) 易蒸发 金属与功能薄膜
纯锑(Sb) 半金属性 半导体与化合物薄膜
锑化镍(NiSb) 电学特性差异 功能锑化物研究

常见问题(FAQ)

Q1:ZnSb 蒸发材料适合哪种沉积方式?
A:适用于热蒸发和电子束蒸发,尤其适合锑化物与热电薄膜制备。

Q2:ZnSb 薄膜的主要优势是什么?
A:化学计量稳定、电学与热电性能可调,适合功能半导体应用。

Q3:材料成分可以定制吗?
A:可以,可根据器件或研究需求定制 Zn/Sb 比例。

Q4:是否适合连续或批量蒸发?
A:适合,在合理工艺条件下蒸发稳定、重复性良好。

Q5:是否存在成分偏析问题?
A:相较多源共蒸发,化合物蒸发更有利于成分一致性控制。

Q6:膜层附着力如何?
A:对玻璃、硅及多种基底具有良好附着性能。

Q7:是否可用于多层或异质结构?
A:可以,常作为功能层或中间化合物层使用。

Q8:科研中常见研究方向有哪些?
A:锑化物热电性能、载流子输运及界面效应研究。

包装与交付(Packaging)

所有锑化锌蒸发材料在出厂前均经过成分、尺寸与外观检测,并贴附唯一可追溯标签。产品采用真空密封包装,结合防震缓冲材料与出口级包装方案,确保在运输与储存过程中保持高纯度与稳定性能。

结论(Conclusion)

锑化锌蒸发材料(ZnSb)凭借其稳定的化学计量、良好的电学与热电可调性以及成熟的化合物蒸发工艺表现,在热电与功能半导体薄膜领域展现出重要应用价值。对于需要成分稳定、性能可控及高重复性沉积的真空蒸发应用,ZnSb 是一种兼顾科研深度与工程可行性的优选蒸发材料。

如需了解更多技术参数或获取报价,请联系:sales@keyuematerials.com
