铜锗蒸发材料通常选用高纯铜与高纯锗为原料，通过真空熔炼或合金化工艺制备，确保合金成分均匀、组织致密、杂质含量严格受控。
纯度等级：99.9%（3N）–99.99%（4N），满足高端半导体与科研应用需求
合金比例：Cu/Ge 比例可按质量比或原子比定制，用于调节薄膜的电学与扩散行为
界面稳定性：锗元素有助于抑制铜在硅及相关基底中的过度扩散
蒸发一致性：合金化结构可降低多组分蒸发过程中的成分波动

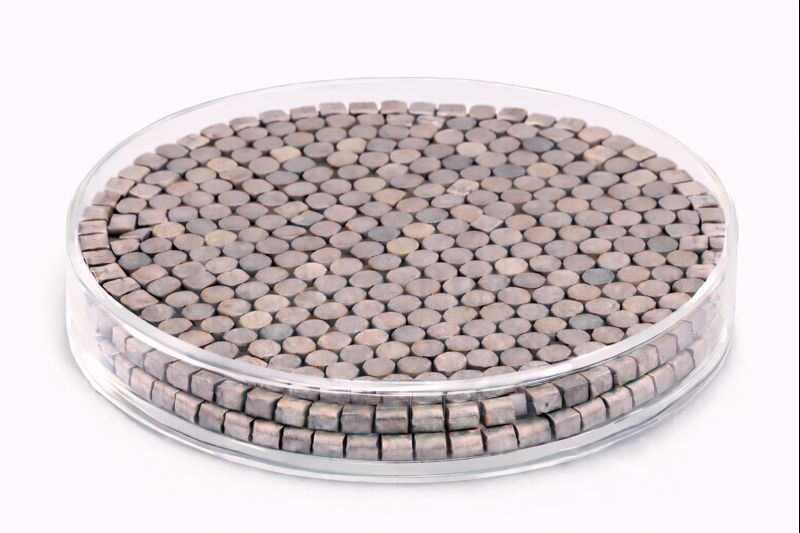

供货形态：颗粒、块状、片状或定制形态，适配钨舟、钼舟及电子束坩埚等蒸发源
通过合理的材料与工艺设计，可获得致密、均匀且界面性能稳定的 CuGe 合金薄膜。
铜锗蒸发材料在多个半导体与功能薄膜领域中具有典型应用，包括：
半导体器件制造：金属-半导体接触层、功能过渡层
扩散阻挡与界面工程：抑制铜扩散、提升器件可靠性
微电子与集成电路：互连相关功能金属薄膜
科研与实验室应用：合金薄膜、界面反应与热稳定性研究
新型功能材料：金属-半导体复合薄膜体系
| 参数 | 典型值 / 范围 | 重要性说明 |
|---|---|---|
| 合金成分 | Cu–Ge（比例可定制） | 决定扩散行为与电学性能 |
| 纯度 | 99.9% – 99.99% | 影响薄膜缺陷与可靠性 |
| 形态 | 颗粒 / 块状 / 片状 | 适配不同蒸发源 |
| 尺寸范围 | 1 – 10 mm（颗粒）或定制 | 影响蒸发速率与均匀性 |
| 蒸发方式 | 热蒸发 / 电子束蒸发 | 兼容主流真空系统 |
| 材料 | 主要优势 | 典型应用 |
|---|---|---|
| 铜锗蒸发材料（CuGe） | 界面稳定、抑制扩散 | 半导体接触层 |
| 纯铜（Cu） | 导电性极佳 | 互连与电极薄膜 |
| 纯锗（Ge） | 半导体特性 | 功能半导体薄膜 |
| 铜铟（CuIn） | 成分均匀 | 光电与化合物薄膜 |
Q1：CuGe 蒸发材料主要用于哪些领域？
A：主要用于半导体工艺中的接触层、扩散阻挡层及功能过渡薄膜。
Q2：CuGe 薄膜相比纯铜薄膜的优势是什么？
A：具有更好的界面稳定性和热可靠性，可抑制铜扩散问题。
Q3：合金比例可以定制吗？
A：可以，根据器件结构和扩散控制需求定制 Cu/Ge 比例。
Q4：适合哪种蒸发工艺？
A：适用于热蒸发和电子束蒸发工艺。
Q5：是否适合连续或批量沉积？
A：适合，蒸发行为稳定，工艺重复性良好。
Q6：膜层附着力如何？
A：对硅、玻璃及多种金属基底具有良好附着性能。
Q7：是否可与其他材料形成多层结构？
A：可以，常与 Cu、Ni、Al 等材料组合形成多层薄膜结构。
Q8：科研应用中常见用途有哪些？
A：界面反应研究、扩散机理分析及新型半导体薄膜探索。
所有铜锗蒸发材料在出厂前均经过成分、尺寸与外观检测，并贴附唯一可追溯标签。产品采用真空密封包装，结合防震缓冲材料与出口级包装方案，确保在运输与储存过程中保持高纯度与稳定性能。
铜锗蒸发材料（CuGe）凭借其在界面稳定性、扩散控制与半导体工艺兼容性方面的显著优势，已成为微电子与先进薄膜工程中的重要合金蒸发材料。对于需要高可靠性金属-半导体界面与稳定薄膜性能的真空蒸发应用，CuGe 是一种工程成熟且值得信赖的材料选择。
如需了解更多技术参数或获取报价，请联系：sales@keyuematerials.com
