产品详情（Detailed Description）

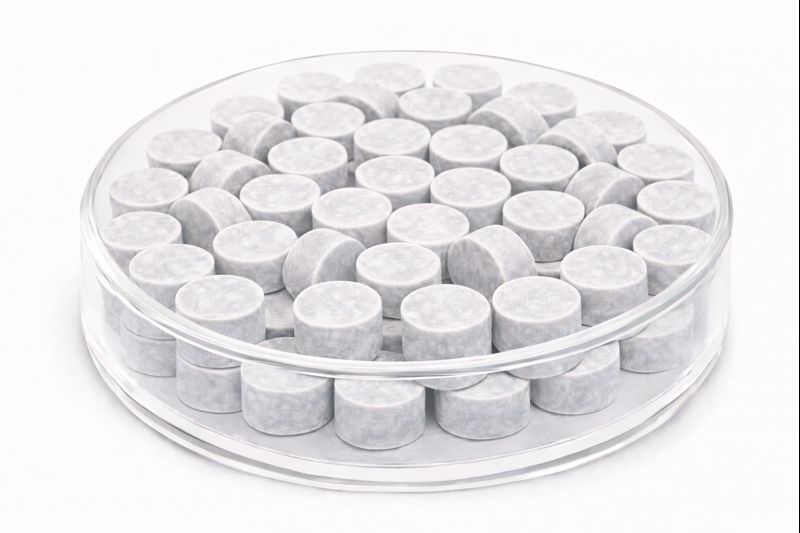

氧化铟蒸发材料通常以 In₂O₃ 为稳定相（工程中常简写为 InO），采用高纯铟源经受控氧化、精确成形与高温烧结工艺制备，确保材料致密、杂质含量低，适用于电子束蒸发与高真空热蒸发环境。
-
典型化学组成：InO / In₂O₃
-
纯度范围：99.9% – 99.99%（3N–4N）
-
材料形态：块状、颗粒状、定制尺寸
-
制造工艺：高纯粉体 → 受控氧化 → 成形 → 高温烧结
-
表面状态：致密、低挥发杂质，适合高真空蒸发
高品质氧化铟蒸发材料有助于：
-
提高薄膜透明度与导电稳定性；
-
降低薄膜缺陷密度，改善器件一致性；
-
优化与玻璃、Si、ITO、金属电极等基底的界面结合；
-
满足显示与光电器件对长期可靠性的要求。
应用领域（Applications）
-
透明导电薄膜（TCO）：显示面板、电极层
-
光电器件：光电探测器、透明功能层
-
半导体工艺：缓冲层、界面层、功能氧化物
-
复合氧化物体系：ITO、IZO、IGZO 的基础组分
-
科研实验：透明氧化物电学与光学研究
技术参数（Technical Parameters）
| 参数 | 典型值 / 范围 | 重要性说明 |
|---|---|---|
| 化学组成 | InO / In₂O₃ | 决定透明与导电性能 |
| 纯度 | 99.9% – 99.99% | 降低杂质对薄膜性能影响 |
| 形态 | 块状 / 颗粒 / 定制 | 适配不同蒸发源 |
| 熔点 | ~1910 °C（In₂O₃） | 适合高温蒸发 |
| 适用工艺 | 电子束蒸发 / 热蒸发 | TCO 薄膜常用 |
| 包装方式 | 真空密封 | 防止吸湿与污染 |
相关材料对比（Comparison with Related Materials）
| 材料 | 主要优势 | 典型应用 |
|---|---|---|
| 氧化铟（In₂O₃） | 高透明度、稳定性好 | TCO 基础材料 |
| ITO | 导电性优 | 主流透明电极 |
| InZnO | 低温工艺友好 | 柔性显示 |
| AZO | 成本较低 | 通用透明导电膜 |
常见问题（FAQ — 聚焦应用）
Q1：InO 与 In₂O₃ 是同一种材料吗？
A：工程与应用中通常以 In₂O₃ 为稳定相，InO 多为简化标识。
Q2：氧化铟适合哪种蒸发方式？
A：非常适合电子束蒸发，也可用于高真空热蒸发。
Q3：氧化铟薄膜是否透明？
A：是的，在可见光区域具有高透过率。
Q4：沉积过程中是否需要控制氧分压？
A：建议控制氧分压，以优化薄膜的导电与光学性能。
Q5：是否适合显示面板应用？
A：适合，是多种显示与光电器件中的基础材料。
Q6：颗粒尺寸会影响蒸发稳定性吗？
A：会，均匀颗粒有助于获得稳定蒸发速率。
Q7：是否适合科研级实验？
A：非常适合，是透明氧化物研究中的常用材料。
Q8：材料如何储存？
A：建议真空密封、干燥保存，避免吸湿。
Q9：是否支持定制规格？
A：支持，可按蒸发舟、坩埚及设备需求定制。
Q10：是否可提供氧化铟相关复合材料？
A：可提供 ITO、InZnO、IGZO 等多种复合氧化物蒸发材料。
包装与交付（Packaging）
所有氧化铟蒸发材料（InO）在出厂前均经过严格质量检测并建立批次追溯体系。产品采用真空密封、防震缓冲及出口级包装，确保运输与储存过程中材料纯度、成分与蒸发性能稳定。
结论（Conclusion）
氧化铟蒸发材料（InO / In₂O₃）凭借其高透明性、良好的导电潜力与稳定的工艺表现，在透明导电薄膜与光电器件领域中具有长期而稳固的应用价值。对于追求薄膜一致性、性能可控性及可靠性的沉积需求，氧化铟是一种成熟、基础且不可或缺的蒸发材料选择。
如需了解更多技术参数或获取报价，请联系：
sales@keyuematerials.com
