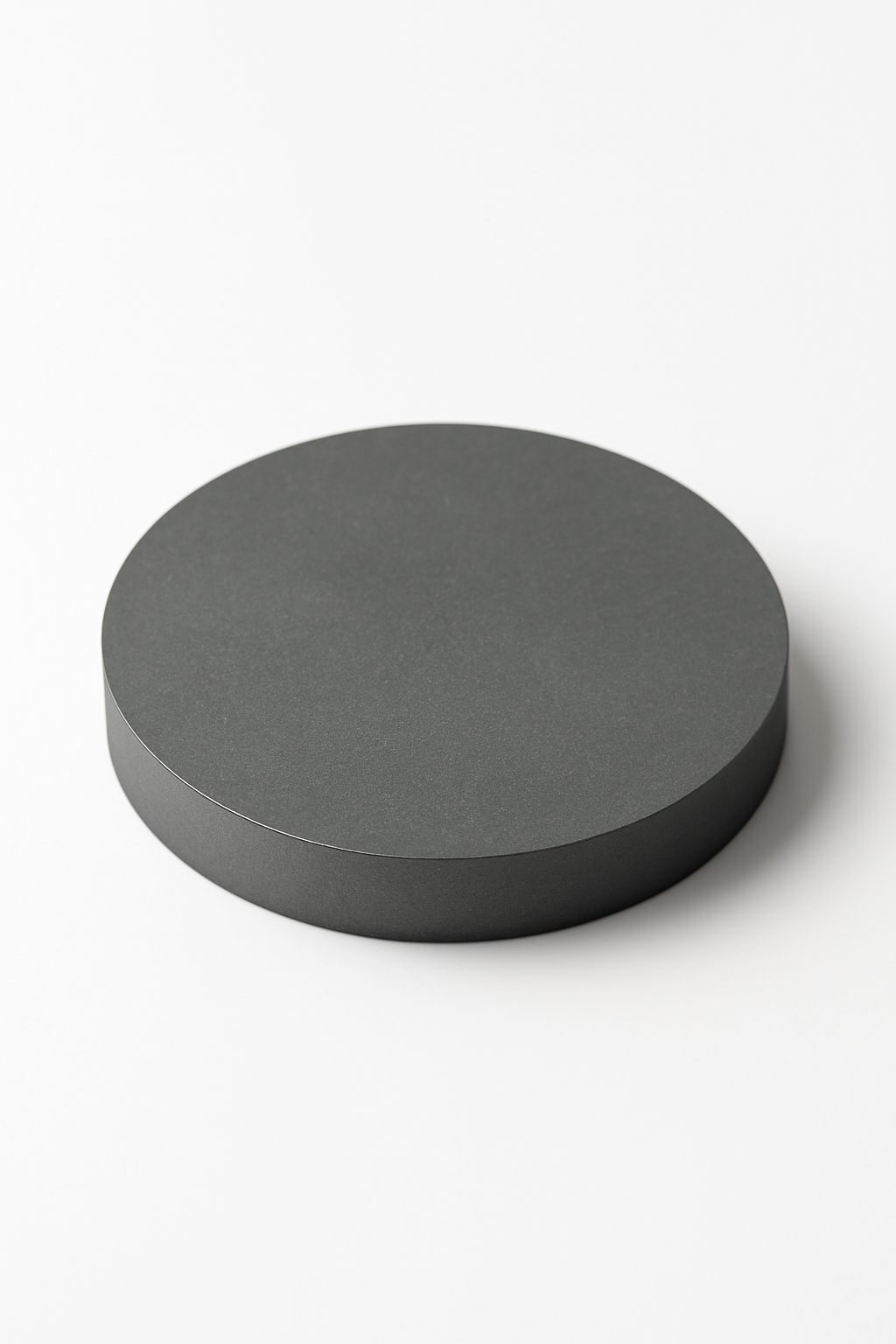

氧化钼靶材（MoO）
产品简介（Introduction）
氧化钼靶材（MoO）是一种广泛应用于光电、电子、光学涂层以及高温陶瓷材料中的重要金属氧化物材料。MoO 具有良好的化学稳定性、较高的熔点以及优异的热稳定性，适用于高温环境中的薄膜沉积。氧化钼靶材常用于制造耐高温涂层、电容器、传感器等，同时也在光学薄膜、电子薄膜等领域得到广泛应用。
氧化钼靶材可用于高效薄膜沉积，特别是在高温、高功率溅射系统中，具有较强的抗氧化性能。
产品详情（Detailed Description）
苏州科跃材料科技有限公司提供的氧化钼靶材（MoO）采用高纯度的钼金属原料，通过冷等静压（CIP）、热等静压（HIP）或高温烧结（Hot Pressing）工艺制备，确保靶材的高纯度和均匀性。我们的氧化钼靶材适用于多种高温薄膜沉积需求，包括光学涂层、气敏传感器、电子器件等领域。
常规规格：
-
纯度（Purity）：99.9%（3N）– 99.99%（4N）
-
尺寸（Size）：直径 25–300 mm，厚度 3–6 mm（可定制）
-
密度（Density）：≥ 98% 理论密度（T.D.）
-
工艺（Process）：CIP 成型 + 热压烧结（Hot Pressing）/ HIP 致密化
-
背板结合（Bonding）：Cu / Ti / Mo 背板，铟焊（In Bonding）
性能优势：
-
高纯度靶材 → 提供高质量薄膜，减少杂质污染
-
优异的热稳定性 → 能承受高温溅射和薄膜沉积
-
良好的化学稳定性 → 在多种环境下保持稳定
-
均匀微观结构 → 保证薄膜的稳定性和电学性能
应用领域（Applications）
氧化钼靶材广泛应用于以下领域：
-
光学涂层：用于反射膜、抗反射膜、光学滤光膜等光学薄膜
-
电子薄膜：用于电容器、半导体器件等高端电子材料
-
气敏材料：用于气体传感器、环境监测传感器等
-
高温薄膜：适用于高温环境中的薄膜保护层或绝缘层
-
陶瓷材料：用于高温陶瓷和其他高性能陶瓷器件的制造
-
传感器材料：用于制造高灵敏度的传感器和电化学传感器
技术参数（Technical Parameters）
| 参数 | 典型值 / 范围 | 说明 |
|---|---|---|
| 纯度 | 99.9% – 99.99% | 高纯度保证薄膜质量 |
| 密度 | ≥ 98% T.D. | 提升薄膜的稳定性 |
| 尺寸 | 直径 25–300 mm | 适配多种溅射设备 |
| 厚度 | 3–6 mm | 可根据需求定制 |
| 背板结合 | Cu / Ti / Mo / In | 提升散热与稳定性 |
相关材料对比（Comparison with Related Materials）
| 材料 | 主要优势 | 典型应用 |
|---|---|---|
| MoO | 良好的热稳定性、化学稳定性 | 光学薄膜、气敏传感器、电子器件 |
| TiO₂ | 高折射率、光学稳定性 | 光学薄膜、催化材料 |
| ZrO₂ | 优异的电学和光学性能 | 高温材料、光学薄膜 |
| Al₂O₃ | 较高的机械强度和热稳定性 | 保护膜、陶瓷材料 |
常见问题（FAQ）
| 问题 | 答案 |
|---|---|
| MoO 靶材适用于哪些溅射方法？ | MoO 靶材适用于 RF 磁控溅射和 DC 溅射。 |
| 氧化钼靶材的主要用途有哪些？ | 主要用于光学薄膜、气敏传感器和电子器件等领域。 |
| 该靶材的折射率如何？ | 氧化钼靶材具有较高的折射率，适合光学薄膜和激光器应用。 |
| 高温下是否稳定？ | 是的，氧化钼靶材具有良好的热稳定性，适用于高温薄膜沉积。 |
| 该靶材是否适用于柔性基板？ | 是的，氧化钼薄膜适用于柔性基板的应用。 |
| 是否提供定制规格？ | 可以，提供定制尺寸、厚度和背板选项，满足不同溅射需求。 |
| 是否提供质量报告？ | 每批次产品附带详细的质量检测报告，确保质量稳定。 |
包装与交付（Packaging）
-
每个靶材都采用真空密封包装
-
防震泡沫保护，确保运输安全
-
出口级木箱包装，适合长途运输
-
每个靶材附带唯一批次号和质量检测报告
结论（Conclusion）
氧化钼靶材（MoO）凭借其优异的热稳定性、化学稳定性和光学性能，广泛应用于光学薄膜、气敏传感器和电子器件等领域。苏州科跃材料科技有限公司提供高纯度、高密度、多规格定制的氧化钼靶材，满足各类工业和科研需求。
