石墨铸锭模具与石墨槽

描述

产品说明

石墨铸锭模具与石墨槽可按目标铸锭形状、装料量和操作方式选择矩形、方形、圆形、多孔、带盖或带手柄结构。选型时应区分模具外尺寸和实际内腔尺寸；相同外形尺寸可能对应不同壁厚、内腔深度或孔数，因此不建议只按标称容量下单。

以下规格来自现有来源页面中可明确识别的尺寸字段，单位均为 mm。表格用于询价参考，不代表现货库存或科跃的最终制造范围；孔位、圆角、拔模角、盖板、手柄和接口需以图纸确认。

矩形/方形模具参考尺寸

平板盖可作为配套结构询价，盖板厚度、定位方式及配合间隙需在图纸中确认。

圆形模具参考尺寸

多孔与带手柄结构

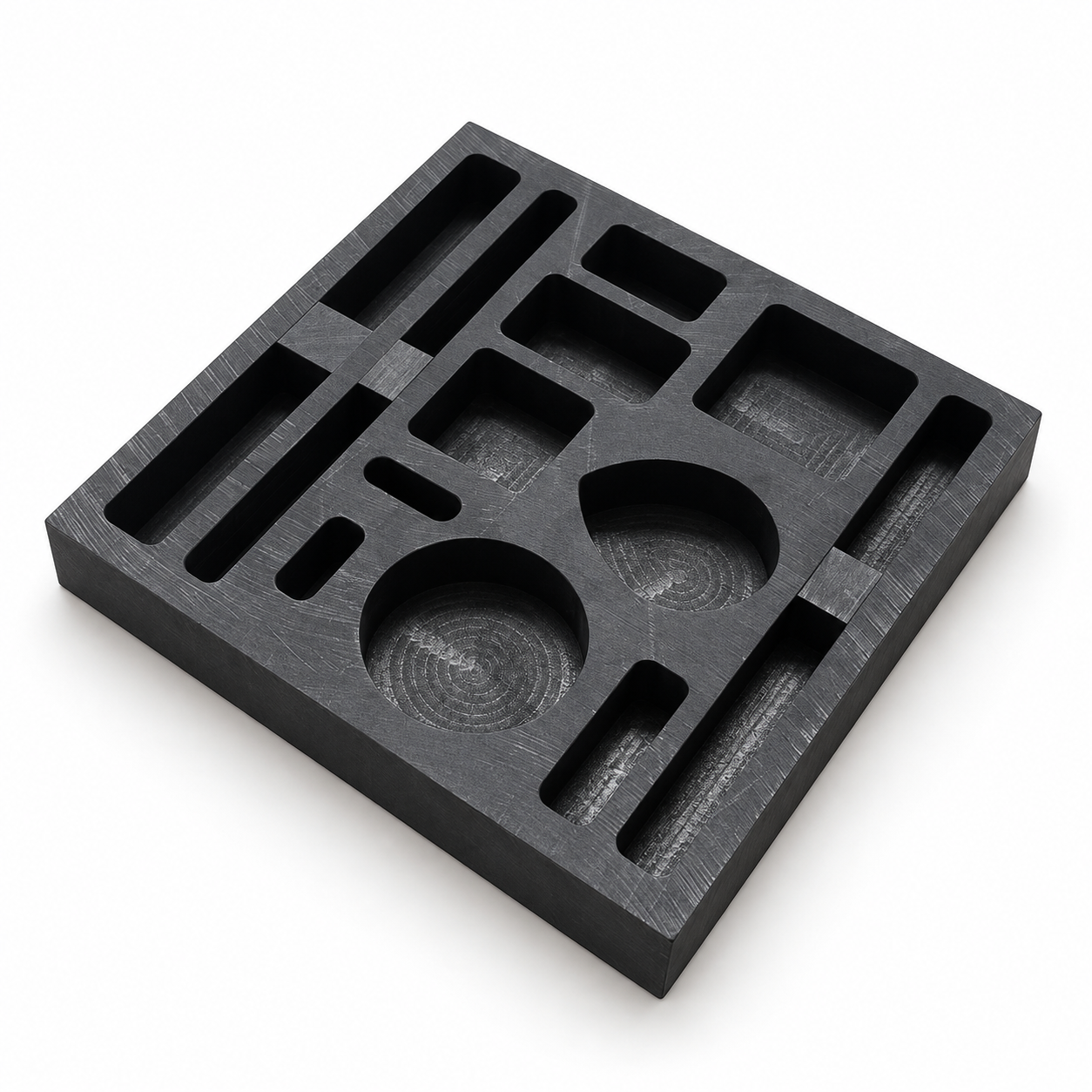

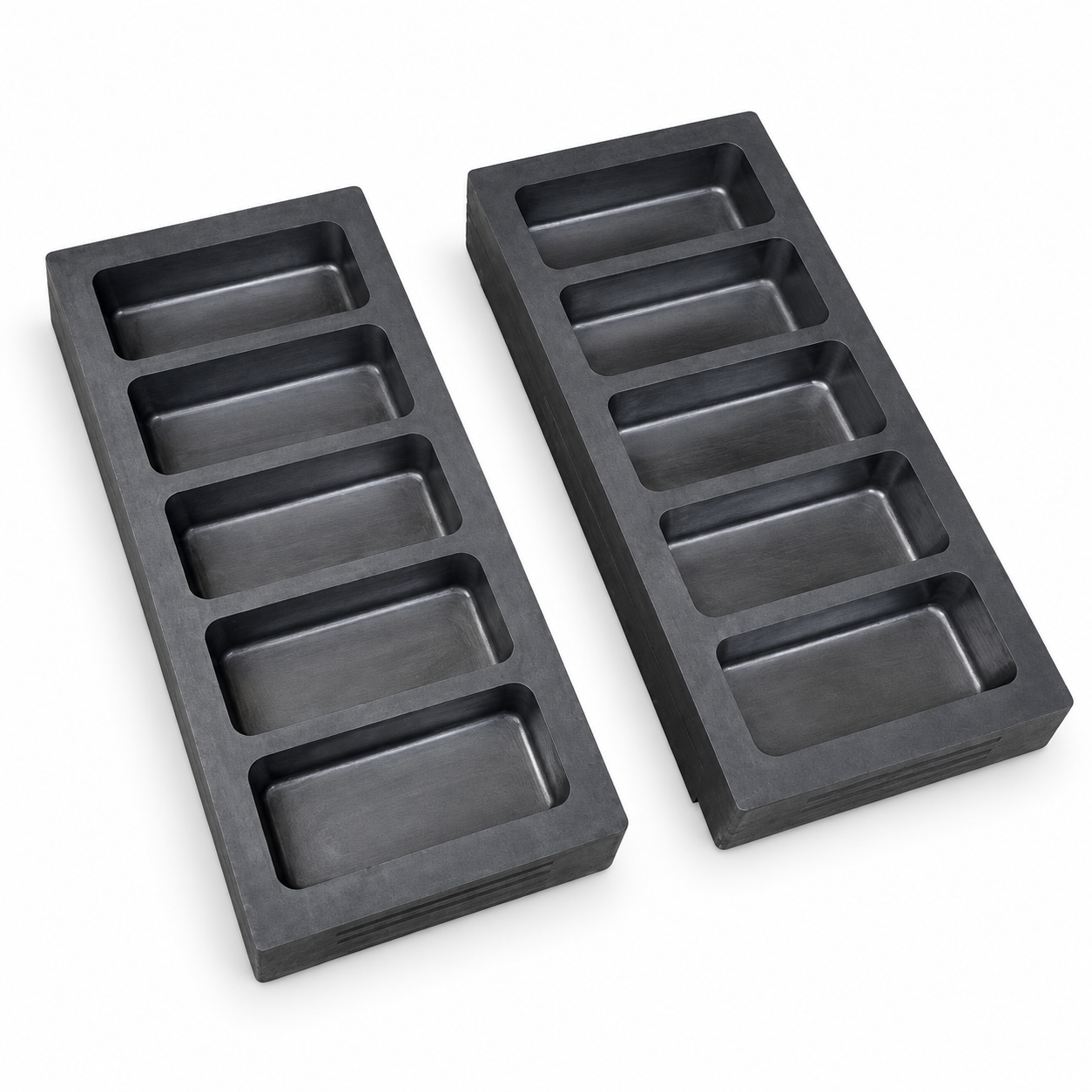

• 多孔模具来源选项：9、10、11、12、14、19 孔。孔径、孔深、孔距、排列方式和是否带盖需按图纸确认。

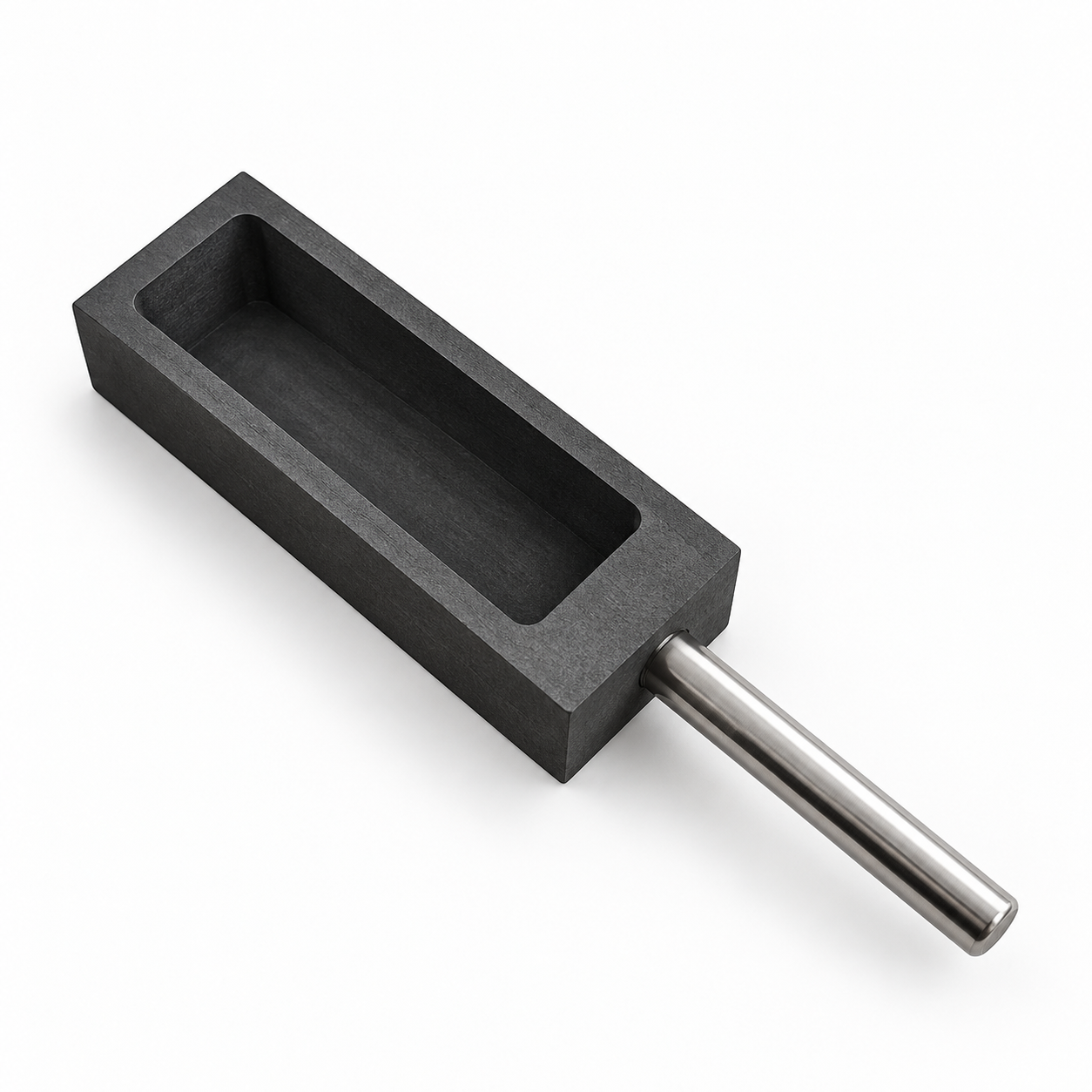

• 带手柄槽可识别的内腔参考尺寸包括：65 × 30 × 20、105 × 35 × 20、110 × 50 × 12、105 × 40 × 30、155 × 35 × 32、150 × 50 × 30、160 × 60 × 30 mm。
• 宽型带手柄槽内腔参考尺寸包括：75 × 50 × 5、105 × 70 × 10、105 × 80 × 10、105 × 80 × 15、155 × 90 × 20 mm。
• 另有双孔、内方、双面四孔、外方内圆、长管柄和包钢手柄等结构，但来源没有为全部结构给出完整尺寸，因此只作为定制询价选项。

图纸与询价信息

• 外部尺寸和内腔尺寸，注明长、宽、高/深及单位。
• 目标铸锭形状、孔数、单孔尺寸、孔距、圆角或拔模角要求。
• 是否需要盖板、定位槽、挡板、手柄或其他接口。
• 工作介质、温度范围、气氛或真空条件、装料方式和采购数量。
• 材料牌号、尺寸公差、表面状态和可制造性以科跃最终确认文件为准。

说明：以上为当前来源中可识别的选型参考，不代表科跃现货、最终制造范围或公差保证；最终以科跃确认的图纸、材料牌号、尺寸公差和技术文件为准。
