在现代先进制造与微电子工程中，热管理和极端环境下的材料稳定性是决定器件寿命与性能的核心因素。铜钨合金粉（Copper Tungsten Alloy Powder，简称 W-Cu 粉）作为一种极具战略价值的“假合金”材料，完美融合了钨的超高熔点与低膨胀性，以及铜的优异导热与导电性。这种无可替代的物理协同效应，使其在高端电子封装、高压电触头、航空航天热端部件等领域占据了统治地位。
对于追求极致性能的研发工程师和采购专家而言，深入理解铜钨合金粉的本征特性、粉末冶金工艺以及成分配比逻辑，是实现产品技术突破的关键。本文将为您全面解析铜钨合金粉的核心技术细节，并为您在实际项目中的选型提供专业指导。
什么是铜钨合金粉（W-Cu）？
从严格的材料学定义来看，钨（W）和铜（Cu）在固态和液态下均互不相溶，因此铜钨并非传统意义上的固溶体合金，而是一种由钨相和铜相构成的两相混合微观结构的假合金（Pseudo-alloy）。

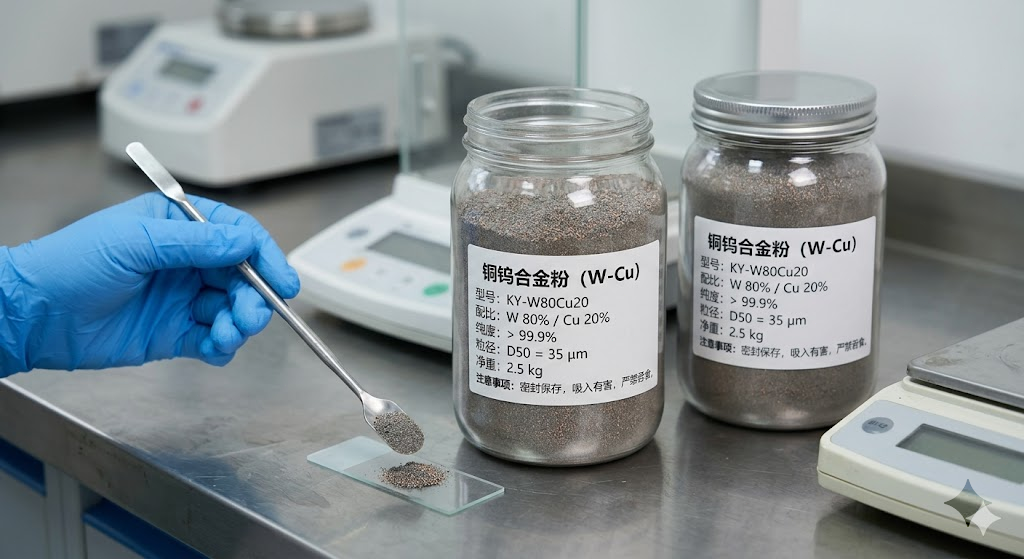

铜钨合金粉则是制造高性能铜钨块体材料、热沉片以及复杂电极的基础前驱体原料。通过先进的粉末制备技术，将钨颗粒与铜均匀混合甚至实现纳米级包覆。高品质的铜钨合金粉能够确保最终烧结件在微观组织上的高度均匀，从而消除热应力集中点，实现宏观性能的各向同性与绝对稳定。
铜钨合金粉的核心物理与化学特性
高纯度的铜钨合金粉在经过压制和烧结后，展现出一系列令传统金属望尘莫及的优越性能。这种性能的可调性，是其在多领域广泛应用的基础。
1. 卓越的热导率与可调的热膨胀系数 (CTE)
在微电子封装（如 IGBT 模块、高功率 LED、5G 基站芯片）中，基板材料必须有效耗散芯片产生的巨大热量，同时其热膨胀系数（CTE）必须与硅 (Si)、碳化硅 (SiC) 或砷化镓 (GaAs) 等半导体材料完美匹配。
- 高导热性：由于纯铜网络贯穿于钨骨架中，铜钨合金展现出极高的热导率（可达 170–220 W/m·K）。
- CTE 精准匹配：通过调整钨粉与铜粉的质量比（如 W80Cu20 或 W75Cu25），可以将其 CTE 精确控制在 6.5–9.0 × 10⁻⁶/K 范围内，完美匹配各类半导体芯片，从根本上杜绝了因热应力导致的芯片开裂或界面剥离现象。关于热力学与材料膨胀的更多基础研究，可参考 ScienceDirect 的材料科学数据库。
2. 极高的耐电弧烧蚀与抗高温性能
钨的熔点高达 3422°C。在超高压真空开关或放电加工（EDM）环境中，当表面温度瞬间急剧升高时，铜骨架会首先熔化并蒸发。铜的蒸发过程会吸收大量的汽化热（发汗制冷效应），从而显著降低材料表面温度，保护钨骨架不被破坏。
- 极低电极损耗：在电火花加工中，铜钨电极的损耗率远低于纯铜或石墨。
- 优异的抗熔焊性：在高压断路器中，铜钨触头能够承受数万安培的短路电流冲击而不发生粘连。
3. 优异的机械加工性与致密度
相比于纯钨的极度脆硬和难以加工，铜的加入大大改善了材料的切削性能。利用优质铜钨合金粉制备的材料，致密度通常可达理论密度的 98%–99.5% 以上，这为加工极薄、极小的高精密异形结构件提供了坚实的材料基础。
铜钨合金粉的主流制备工艺
粉末的形貌、粒度分布和混合均匀度直接决定了烧结后铜钨合金的最终性能。目前，工业界与前沿实验室常采用以下几种先进工艺制备高性能铜钨合金粉：
1. 机械合金化 (Mechanical Alloying)
通过高能球磨机，将纯钨粉和纯铜粉进行长时间的强烈碰撞与挤压。这一过程不仅能显著细化粉末粒径（达到亚微米甚至纳米级），还能在粉末内部引入大量的晶格缺陷和畸变。
- 优势：极大地提高了粉末的烧结活性，降低了烧结温度，使粉末混合达到近乎原子级别的均匀。
- 应用：非常适合制备高性能要求的高钨含量（如 W85Cu15、W90Cu10）合金粉体。
2. 化学共沉淀法与溶胶-凝胶法 (Chemical Co-precipitation)
这是获取超细、高纯度铜钨复合粉末的高端技术路线。通过液相化学反应，使钨酸盐与铜盐在溶液中共同沉淀，随后经过煅烧和氢气还原，得到微观下均匀包裹的复合粉末。
- 优势：成分控制极度精确，各相分布均匀无偏析。
- 应用：主要用于对纯度和微观组织要求极苛刻的军工雷达及超高功率射频微波封装。
3. 喷雾干燥与流化床包覆
将配置好的钨铜悬浮液或前驱体溶液进行雾化干燥，形成具有良好流动性的球形造粒粉。此外，利用流化床技术可以在钨粉表面均匀镀上一层极薄的铜膜（包覆粉）。
- 优势：粉末流动性极佳，非常适合现代工业中的注射成型（MIM）工艺或 3D 打印（增材制造）。在国际标准制定机构如 ASTM International 的相关粉末冶金标准中，粉体的流动性与松装密度是评估其工业级应用潜力的核心指标。
高端制造中的关键应用场景
凭借得天独厚的综合性能，铜钨合金粉在当今几个最核心的科技赛道中发挥着支柱作用：
1. 微电子封装与射频热沉 (Heat Sinks)
随着 5G 通信、光电子器件（大功率激光器）以及第三代半导体（SiC、GaN）的爆发式增长，芯片的热通量密度呈指数级上升。
- 由铜钨合金粉压制烧结而成的热沉底座、载板和封装外壳，不仅提供了优异的热传导通道，更有效抑制了热循环过程中的疲劳失效。在 IEEE Xplore 收录的众多前沿电子封装文献中，W-Cu 材料始终是高功率器件热管理的黄金标准。
2. 高压电工与电触头材料
在特高压电网与大功率轨道交通中，铜钨触头是开关电器切断致命电弧的关键部件。
- 利用高纯铜钨粉制备的触头，杂质气体含量极低，确保在真空灭弧室中不会因气体释放而导致绝缘击穿，大幅提升了电网运行的安全性与寿命。
3. 航空航天与军事工业
在火箭发动机喷管、导弹燃气舵以及高超音速飞行器的防热结构中，材料需要承受超过 3000°C 的瞬时高温及强烈的气流冲刷。
- 铜钨合金利用“发汗制冷”机制，在此类极端热力学环境下保持结构完整，是国防军工领域不可或缺的战略储备材料。
选型指南：如何为您的项目选择合适的铜钨合金粉？
选择正确的铜钨合金粉是确保项目成功的起点。在实际采购与技术选型中，建议重点考量以下三大维度：
1. 明确应用驱动的 W/Cu 配比
不同的钨铜质量比直接决定了材料的性能偏向：
- W70Cu30 至 W75Cu25：具有较高的导电与导热率，主要用于高压真空开关触头、电火花加工（EDM）的常规电极。
- W80Cu20 至 W85Cu15：兼顾了出色的导热性与较低的膨胀系数，是光通讯器件、微波射频封装、IGBT 基板的绝对主流选择。
- W90Cu10：耐高温与抗烧蚀性能达到顶峰，主要用于军工航天的耐高温部件及极端放电电极。
2. 关注粉体粒径与形貌
- 超细/纳米粉末（< 1 µm）：烧结活性高，适用于对致密度要求极高（>99%）且需避免微观孔洞的高端封装应用。
- 球形造粒粉（10 µm – 50 µm）：流动性好，松装密度高，是金属注射成型（MIM）和自动化压机连续生产的最佳选择。
3. 严格控制杂质含量
铁 (Fe)、镍 (Ni)、碳 (C) 和氧 (O) 等微量杂质会显著降低铜钨合金的导热率和抗烧蚀性能。必须选择采用高纯原辅材料、并在严格气氛控制下生产的粉体产品。
