项目背景
在石墨烯、MoS₂、WS₂、h-BN、黑磷以及其他二维材料研究中，SiO₂/Si 晶圆是一种非常常见的实验基底。
其中，约 285–300 nm SiO₂ 的热氧化硅晶圆尤其常见。
原因并不是“285 nm 是二维材料唯一正确的氧化层厚度”，而是 SiO₂ 层与硅基底共同形成的光学干涉结构，可以提高某些超薄材料在普通光学显微镜下的对比度。经典 graphene 可见性研究表明，二维薄层的光学对比度与 SiO₂ 厚度和照明波长密切相关，约 300 nm SiO₂/Si 是长期使用的经典配置之一。后续二维材料研究中，285 nm SiO₂/Si 也大量用于剥离、转移、光学定位和器件制备。
对于实验人员来说，看起来只是采购：
4-inch silicon wafer with 285 nm thermal oxide
但真正决定晶圆是否适合后续实验的参数远不止“285 nm”。
一个完整项目还需要确认：
SiO₂ 厚度与均匀性、硅片类型、电阻率、晶向、晶圆厚度、抛光方式、氧化面、表面颗粒、包装方式，以及是否需要将硅基底作为 back gate 使用。
这也是本项目的核心。
1. 客户真正需要的不是一片“285 nm 蓝色晶圆”

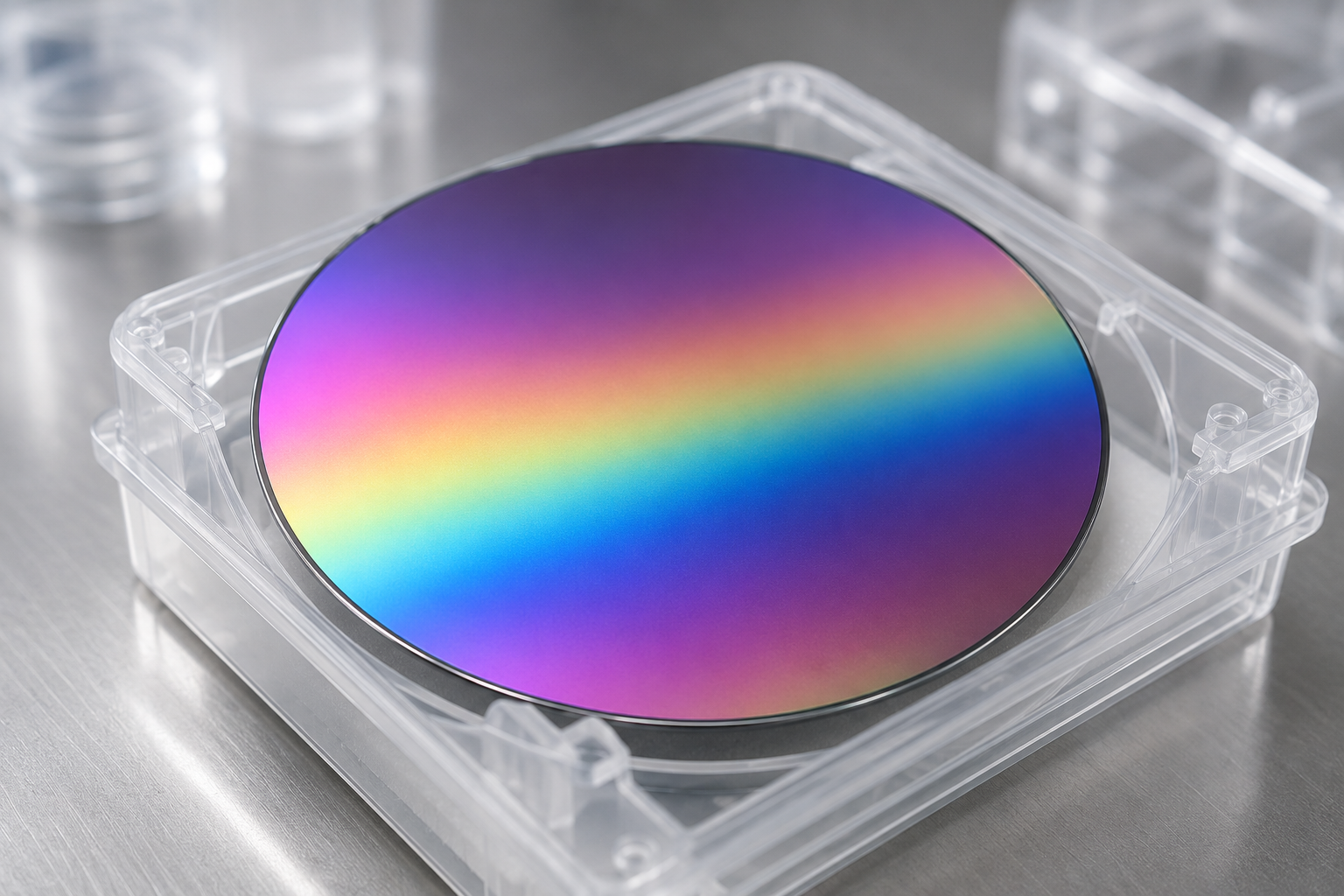

在二维材料实验中，热氧化晶圆通常会呈现明显的干涉颜色。
采购人员很容易根据颜色判断：
“看起来差不多，就是285 nm。”
这种方法并不可靠。
晶圆表面颜色会受到：
- SiO₂ 实际厚度；
- 光源光谱；
- 相机白平衡；
- 观察角度；
- SiO₂ 折射率；
- 硅基底性质
等因素影响。
因此，颜色只能作为非常粗略的视觉参考。
真正的采购规格应该写成：
Thermal SiO₂ Thickness: 285 nm ± specified tolerance
并通过椭偏仪、反射光谱仪或其他经过确认的薄膜厚度测试方式进行验证。
2. 为什么二维材料实验常用 285 nm SiO₂？

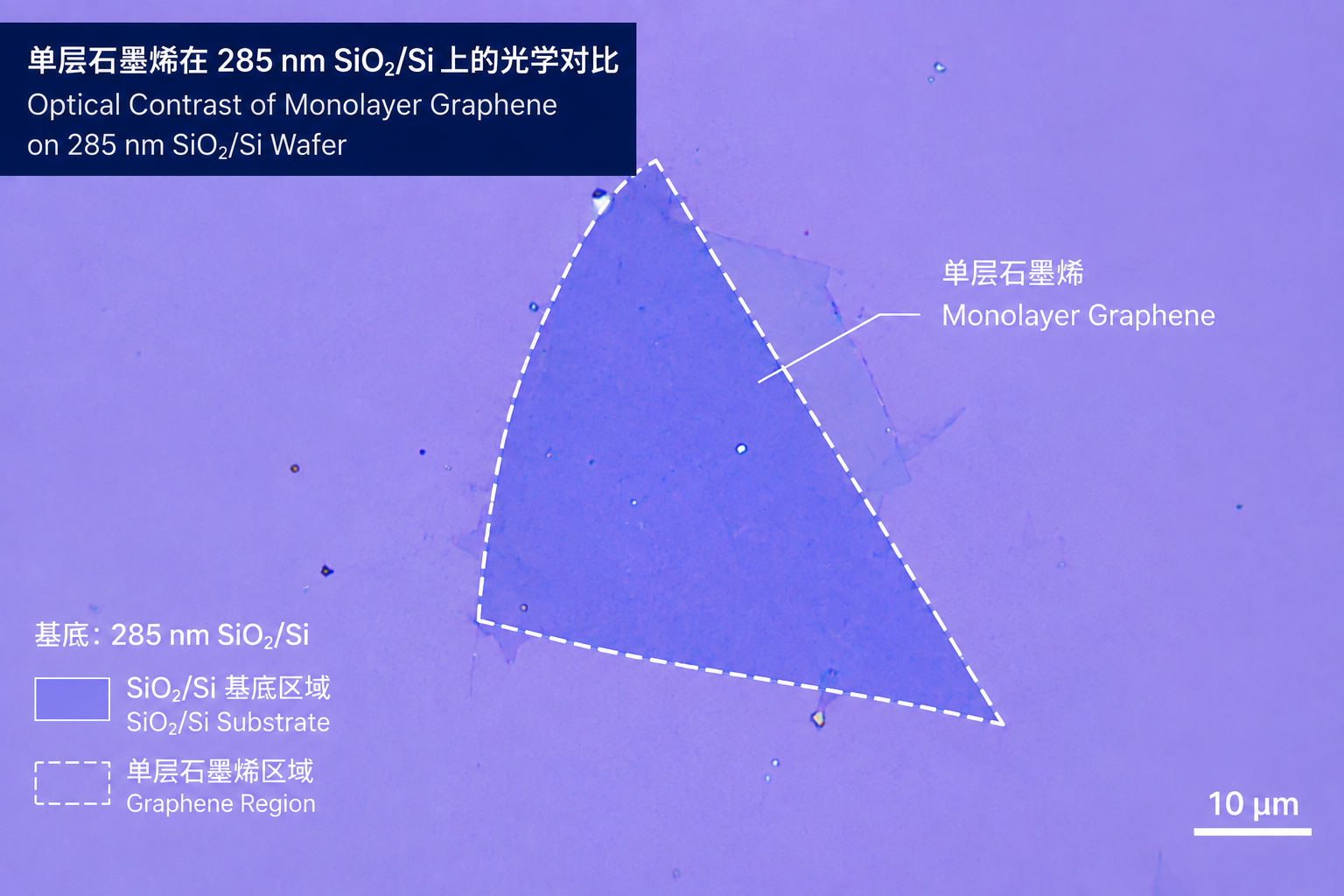

对于单层 graphene 或非常薄的二维晶体，它们本身对可见光的吸收和反射变化很小。
如果把二维薄片直接放到普通硅片上，用光学显微镜往往很难快速找到。
但在：
Air / 2D Material / SiO₂ / Si
这样的多层结构中，来自不同界面的反射光发生干涉。
加入二维材料后，局部反射率会发生变化，于是薄片区域与裸 SiO₂ 区域之间产生可见的光学对比。
已有研究表明，graphene 的光学可见性高度依赖 SiO₂ 厚度和入射光波长；经典研究指出约 300 nm SiO₂ 是非常适合可见光识别 graphene 的配置之一。
285 nm 可以理解为这一成熟 SiO₂/Si 基底体系中的常见工程规格。
目前大量二维材料实验直接使用：
285 nm SiO₂ / Si
进行：
- 机械剥离；
- 湿法转移；
- 干法转移；
- PDMS/PPC/PC 转移；
- 光学定位；
- Raman 表征；
- 电极制作；
- FET 器件制备；
- h-BN/graphene/TMD 异质结构组装。
例如，已有 graphene 转印研究直接使用 285 nm 热氧化 SiO₂/Si 作为目标基底；现代二维异质结构实验中也仍广泛采用这一配置。
3. 但285 nm不是“万能厚度”
这是这个案例中特别需要和客户解释的一点。
285 nm 很常见，但不能理解为：
所有二维材料在285 nm SiO₂上对比度一定最高。
不同二维材料具有不同：
- 折射率；
- 消光系数；
- 层厚；
- 光吸收；
- 光学带隙。
显微镜使用的：
- LED；
- 卤素灯；
- 白光；
- 窄带滤光片；
- 相机响应
也不完全相同。
因此，如果实验针对的是某一种特定 TMD、二维磁体或特殊波长成像，理论最佳氧化层厚度可能不是285 nm。
285 nm 的优势更多在于：成熟、常见、容易比较文献结果，并且对于多种二维材料具有良好的光学识别实用性。
所以这个项目没有把“285 nm”包装成万能解决方案，而是首先确认：
客户已有实验路线是否建立在285 nm SiO₂/Si基底上？
如果已有大量历史数据，继续维持相同基底规格通常比随意更换氧化层厚度更有价值。
4. 典型项目规格如何定义？
以下为二维材料科研项目常见的示例规格框架，实际订单应按客户确认数据执行。
| 项目 | 典型项目配置 |
|---|---|
| 基底材料 | 单晶硅 Si |
| 晶圆尺寸 | 2 / 3 / 4 / 6 inch，可按项目确认 |
| 晶向 | <100> 或项目指定 |
| 导电类型 | P-type / N-type |
| 电阻率 | 普通或高掺杂规格，根据是否作为 back gate 确认 |
| SiO₂ | 热氧化 SiO₂ |
| 氧化层厚度 | 285 nm |
| 厚度公差 | 按项目要求确认 |
| 氧化方式 | Dry / Wet / Combination，按项目评估 |
| 氧化面 | 双面，或按要求进行背面处理 |
| 抛光 | SSP / DSP |
| 表面 | 洁净、低颗粒、无明显划伤 |
| 检验 | 氧化层厚度、多点均匀性、外观及晶圆规格 |
| 包装 | 洁净盒装 / 真空或防污染外包装 |
这个表里面，最容易被忽略的其实是：
电阻率。
5. 为什么硅基底的电阻率可能比晶圆厚度更重要？
如果热氧化硅晶圆只用于：
- 显微观察；
- AFM；
- Raman；
- 二维材料转移；
- 表面实验，
那么硅基底电阻率可能不是最核心指标。
但如果实验后续要制作：
back-gated FET
情况就不同了。
此时：
- 上方 SiO₂ 可以作为 gate dielectric；
- 下方 Si 基底可以作为 global back gate。
很多二维材料器件研究因此采用高掺杂硅基底 + SiO₂结构。近期二维材料 FET 研究中，285 nm SiO₂/Si 仍被直接用于全局背栅器件。
所以项目开始时需要问客户：
这块晶圆只是转移基底，还是后面还要做 back-gate device？
如果需要背栅功能，就应明确：
- P++ / N++ 或其他类型；
- 电阻率范围；
- 背面是否需要电接触；
- 背部 SiO₂ 是否允许存在；
- 后续是否局部去氧化层。
仅仅写：
Silicon wafer with 285 nm oxide
并不足以定义这个器件基底。
6. 第二个难点：285 nm必须是“热氧化”吗？
如果客户明确要求：
Thermal Oxide Silicon Wafer
那么 SiO₂ 应通过高温氧化 Si 基底形成，而不是简单采用：
- PECVD SiO₂；
- sputtered SiO₂；
- evaporated SiO₂。
热氧化的基本过程是：
Dry oxidation
Si + O₂ → SiO₂
或者：
Wet oxidation
Si + 2H₂O → SiO₂ + 2H₂
两者都是直接消耗硅基底表面的 Si 来生长 SiO₂，而不是在表面另外沉积一层材料。热氧化通常在高温炉管中完成；公开微纳加工设施通常在约800–1200°C范围进行硅热氧化。
这使热氧化 SiO₂/Si 的界面结构与普通沉积 SiO₂ 存在本质差异。
7. 干氧还是湿氧？
这是285 nm晶圆采购时常遇到的另一个问题。
Dry Oxidation
以 O₂ 为氧化源。
特点通常包括：
- 生长速度较慢；
- 氧化层较致密；
- 厚度控制较精细；
- 常用于高质量薄氧化层。
Wet Oxidation
以水蒸气为氧化剂。
主要特点是：
- 生长速度明显更快；
- 更适合形成较厚的氧化层。
大学微纳加工资料同样指出，干氧化速度较慢但形成较致密、高质量的氧化层，而湿氧化速度更快。
对于 285 nm 这个厚度，并不能简单说：
必须使用 dry oxidation。
实际制造可以根据：
- 氧化层质量；
- 成本；
- 厚度公差；
- 炉管能力；
- 后续用途
选择干氧、湿氧或组合工艺。
因此在 CoA 或采购规格中，如果客户确实对氧化路线敏感，应明确注明；如果只要求285 nm thermal oxide，则不宜自行增加没有必要的制造限制。
8. 第三个难点：控制片内与片间厚度一致性
对于二维材料实验，285 nm 并不是只在晶圆中心测到285 nm就结束了。
还需要考虑：
Within-Wafer Uniformity
也就是同一片晶圆不同位置之间的 SiO₂ 厚度变化。
以及：
Wafer-to-Wafer Uniformity
也就是同一批不同晶圆之间的厚度差异。
热氧化过程中：
- 炉温；
- 气体流动；
- 晶圆装载位置；
- 晶圆间距；
- 氧化时间
都可能影响氧化层厚度。
热氧化实验研究也会通过不同位置多点测量来评估膜厚均匀性，而不是只使用一个中心点数据。
对于二维材料研究，这一点尤其重要。
假设一个实验室分别在晶圆不同区域切取：
10 × 10 mm
或
15 × 15 mm
小片。
如果整片晶圆存在明显氧化层梯度，那么不同 chip 的背景颜色和二维材料光学对比也可能产生差异。
因此，对需要较高重复性的项目，应至少约定：
氧化层目标厚度 + 厚度公差 + 多点测量方式。
9. 为什么表面洁净度对二维材料转移特别重要？
二维材料厚度可能只有：
一个或几个原子层。
所以对于普通机械零件几乎可以忽略的微小污染，在二维材料实验中可能非常明显。
例如：
- 颗粒；
- 有机残留；
- 水痕；
- 指纹；
- 包装摩擦产生的污染；
- 表面颗粒；
- 局部残胶
都可能影响：
- 薄片贴合；
- 干法转移；
- 气泡形成；
- wrinkle；
- polymer residue；
- AFM 表征；
- 电极接触；
- 器件界面质量。
因此，285 nm thermal oxide wafer 的价值并不只有一个“厚度数字”。
对于转移实验，更完整的要求应该包括：
oxide thickness + clean surface + low particle level + controlled packaging。
10. 晶圆到货之后为什么不建议裸手接触？
热氧化晶圆看起来是一块普通蓝紫色硅片，但表面并不像机械零件一样可以随意拿取。
裸手接触可能留下：
- 油脂；
- 盐分；
- 水分；
- 有机物；
- 颗粒。
二维材料转移前虽然通常会根据实验流程再次进行表面处理，但没有必要从一开始人为增加污染。
更合理的方法是：
- 使用洁净晶圆镊子；
- 佩戴无粉手套；
- 只夹持边缘；
- 未使用前保持原包装；
- 切片之后重新使用洁净容器保存。
如果客户需要直接进行二维材料干法转移，则可以在订单阶段提出更严格的清洁和包装要求。
11. 双面氧化为什么需要提前确认？
热氧化过程通常会在暴露于氧化气氛的 Si 表面生长 SiO₂，因此很多标准热氧化晶圆是双面氧化。
对于普通二维材料剥离实验，这通常没有问题。
但如果后续需要直接把硅基底连接到：
back-gate electrode
背面氧化层可能成为电接触障碍。
这时可能需要：
- 局部去除背面 SiO₂；
- 对背面进行完整去氧化处理；
- 通过划片边缘暴露 Si；
- 或采用其他经过验证的电接触方式。
因此，一个很实用的询价问题是：
Do you need electrical contact to the silicon substrate?
这比单纯问：
Single-side or double-side oxide?
更接近客户真正的器件需求。
12. 切成小片还是整片晶圆交付？
很多二维材料实验实际并不会一次使用完整4英寸晶圆。
实验人员最终可能使用：
- 5 × 5 mm；
- 10 × 10 mm；
- 15 × 15 mm；
- 20 × 20 mm
小片。
因此通常有两种采购方式。
整片晶圆
优点：
- 最大程度保持原始洁净状态；
- 用户可自行决定切割尺寸；
- 适合洁净室具有划片设备的实验室。
预切小片
优点：
- 到货后可以直接实验；
- 不需要自行划片；
- 适合没有晶圆切割设备的科研团队。
但预切需要额外关注：
- 切割颗粒；
- 边缘崩缺；
- 划片液污染；
- 清洗；
- 小片独立包装；
- 晶向和正反面标识。
因此，如果客户采购的是：
100 pcs 10 × 10 mm, 285 nm SiO₂/Si
生产难点已经不仅是热氧化，还包括后续精密划片和洁净处理。
13. 项目质量控制
对于这种二维材料基底项目，我们建议把检验拆成四个部分。
1. 晶圆基础规格
确认：
- 晶圆直径；
- 晶圆厚度；
- 晶向；
- 导电类型；
- 电阻率；
- 抛光方式。
2. SiO₂厚度
确认：
- 目标厚度；
- 测量方法；
- 多点数据；
- 片内均匀性；
- 必要时片间一致性。
3. 外观与表面
检查：
- 颗粒；
- 划伤；
- 崩边；
- 污染；
- 明显水痕；
- 包装损伤。
4. 追溯
包括：
- Lot No.；
- 晶圆规格；
- 氧化规格；
- 数量；
- 检验文件；
- 包装标签。
对于正式批次，应使用该批次真实检测数据，而不是拿理论值或 Typical Value 当作产品实测结果。
14. 项目最终解决了什么问题？
对于客户而言，这个项目解决的并不是：
“买到一片285 nm氧化硅片。”
更重要的是把实验基底标准化。
原来实验基底可能来自不同来源：
- 氧化层厚度不同；
- 硅片掺杂不同；
- 清洁度不同；
- 晶圆批次不同；
- 是否双面氧化不一致。
这些差异很容易被忽略。
当基底统一后，可以把实验条件固定为：
**相同 Si 类型
- 相同 SiO₂ 目标厚度
- 相同表面状态
- 相同切片尺寸
- 相同包装方式。**
这样在比较 graphene、MoS₂、WS₂ 或其他二维材料样品时，就能减少一部分来自基底本身的不确定性。
这就是科研材料供应真正有价值的地方：
不是只提供材料，而是帮助客户把一个变量固定下来。
15. 285 nm SiO₂/Si还可以用于哪些研究？
除二维材料转移外，这类基底还常见于：
Graphene与TMD机械剥离
利用 SiO₂/Si 的干涉对比帮助寻找单层或少层薄片。
Raman与光学表征
作为成熟的二维材料支撑基底，便于光学定位后进行 Raman、PL 和 AFM 测试。
二维异质结构组装
适用于 h-BN、graphene、MoS₂、WS₂、WSe₂ 等薄片的 dry transfer、pick-up 和 stack 流程。
FET器件
当使用高掺杂 Si 时，可进一步利用 SiO₂ 作为介电层、Si 作为 global back gate。
金属薄膜沉积
可以继续在二维材料或 SiO₂ 表面通过：
- 电子束蒸发；
- 热蒸发；
- 磁控溅射
沉积 Ti、Cr、Au、Pt、Pd 等电极或功能薄膜。
这也使热氧化硅晶圆能够与科跃材料的溅射靶材、蒸发材料及薄膜基底材料形成完整应用链。
采购285 nm热氧化硅晶圆时应提供什么？
建议询价时至少提供以下信息：
| 项目 | 需要确认的信息 |
|---|---|
| 晶圆尺寸 | 2″ / 3″ / 4″ / 6″ |
| Si类型 | P-type / N-type |
| 晶向 | <100> / <111> |
| 电阻率 | 指定范围，尤其是back-gate器件 |
| 晶圆厚度 | 目标值及公差 |
| 抛光 | SSP / DSP |
| 氧化层 | Thermal SiO₂ |
| SiO₂厚度 | 285 nm及允许公差 |
| 氧化面 | 双面 / 特殊要求 |
| 切片 | 整片或指定chip尺寸 |
| 表面要求 | 洁净度、颗粒、划伤要求 |
| 检测 | SiO₂厚度及多点数据 |
| 包装 | 晶圆盒或小片独立包装 |
| 数量 | 试样 / 批量 / 年度需求 |
| 用途 | 2D transfer、Raman、FET、器件制造等 |
一个完整询价可以写成：
285 nm Thermal Oxide Silicon Wafer，4 inch，P-type Si，<100>，SiO₂ thickness 285 nm，数量25片。用于 graphene / MoS₂ 二维材料机械剥离及干法转移实验。请确认 SiO₂ 厚度公差、多点均匀性、Si 电阻率、晶圆厚度、氧化面、表面状态以及可提供的检验文件。
如果后续需要做 back gate，请额外注明。
FAQ
为什么二维材料实验经常使用285 nm SiO₂？
主要因为 SiO₂/Si 多层结构能够通过光学干涉增强超薄二维材料与基底之间的可见对比，因此方便使用普通光学显微镜寻找薄片。285–300 nm 是成熟且广泛采用的规格。
285 nm一定比300 nm好吗？
不能这样理解。二维材料的光学对比还取决于材料自身光学常数和照明波长。285 nm 和约300 nm 都属于非常常见的二维材料研究基底规格。
Thermal SiO₂和PECVD SiO₂一样吗？
不一样。热氧化 SiO₂ 是通过高温氧化硅基底直接生长，而 PECVD SiO₂ 是沉积薄膜，两者的形成机制、界面和材料性质不同。
285 nm SiO₂适合graphene吗？
是的。285 nm SiO₂/Si 广泛用于 graphene 的剥离、转移、光学观察、Raman及器件制备。
可以用于MoS₂和WS₂吗？
可以。SiO₂/Si 也是 TMD 薄片研究的常见基底，但不同材料、层数和光源条件下的最佳光学对比并不完全相同。
做FET时应该选高电阻还是低电阻硅片？
如果需要把 Si 基底作为 global back gate，通常应选择适合形成导电背栅的硅基底规格，而不是只关注氧化层厚度。具体电阻率应按照器件设计确定。
可以把4英寸晶圆切成10×10 mm小片吗？
可以根据项目评估，但需要同时考虑划片颗粒、边缘崩缺、切割后清洗和独立包装。
氧化层厚度如何检测？
通常可采用椭偏、反射光谱等薄膜厚度测试方法。对于高一致性项目，建议采用多点测量而不是只报告中心点。
结论
285 nm 热氧化 SiO₂/Si 晶圆之所以成为二维材料研究中的经典基底，并不是因为“285”这个数字本身具有特殊魔力，而是因为 SiO₂厚度、Si基底和可见光共同形成了适合超薄材料识别的光学干涉条件。
对于真正的二维材料实验，采购时需要考虑的也远不止氧化层厚度。
从裸硅晶圆到最终实验基底，需要连续控制：
硅片规格
→ 电阻率与晶向
→ 表面清洁
→ 热氧化
→ 285 nm厚度控制
→ 片内均匀性
→ 表面检查
→ 切片（如需要）
→ 洁净包装
→ 批次追溯。
如果后续需要制作 back-gated device，还要进一步把 Si 基底电阻率和背面电接触纳入设计。
因此，对于二维材料实验而言，一片合适的285 nm SiO₂/Si晶圆，本质上是在帮助科研人员固定一个重要实验变量，提高光学定位便利性，并改善不同批次实验之间的可比性。
苏州科跃材料可根据二维材料、薄膜沉积、MEMS及科研器件项目需求，提供不同晶圆尺寸、Si类型、晶向、电阻率、热氧化层厚度、切片尺寸及包装方案，并根据订单要求确认相应的检测与质量文件。
