一、材料基本概述
氮化钛（TiN）粉末是一种典型的过渡金属氮化物材料，具有金属光泽的金黄色外观，晶体结构为面心立方结构（NaCl 型）。它兼具金属的导电性与陶瓷材料的高硬度、耐高温和化学稳定性，是高端制造领域广泛应用的功能材料之一。
TiN 的熔点约为 2950°C，显微硬度可达 1800–2100 HV，电导率明显高于传统陶瓷材料。这种“金属-陶瓷”双重特性，使其在硬质涂层、半导体器件、电极材料及复合材料增强等领域发挥重要作用。
二、TiN 粉末的核心性能优势
1. 高硬度与耐磨性
TiN 的高硬度使其成为理想的耐磨增强材料。在高速摩擦、高载荷及高温环境下，仍能保持良好的结构稳定性。
2. 良好的导电性能
不同于大多数陶瓷材料，TiN 具有较低电阻率，能够作为导电陶瓷材料使用，适用于电子封装、电极及导电复合体系。
3. 优异的热稳定性
在高温环境下，TiN 具有较好的抗氧化能力与热稳定性，可用于高温结构件与防护层体系。
4. 良好的化学惰性
在多数酸碱环境中表现稳定，具有优异的抗腐蚀能力，尤其适合苛刻工业环境。
三、主要应用场景分析
1. 硬质涂层与表面工程
TiN 最成熟的应用领域是表面硬质涂层。通过物理气相沉积（PVD）或化学气相沉积（CVD）工艺，将 TiN 粉末制成靶材或蒸发材料，可在基体表面沉积致密耐磨薄膜。
典型应用包括：
- 数控刀具表面强化
- 模具防粘与耐磨处理
- 冲压件耐磨层
- 医疗器械表面硬化
应用优势：
- 显著降低摩擦系数
- 延长刀具使用寿命
- 提高加工精度
- 增强抗氧化性能

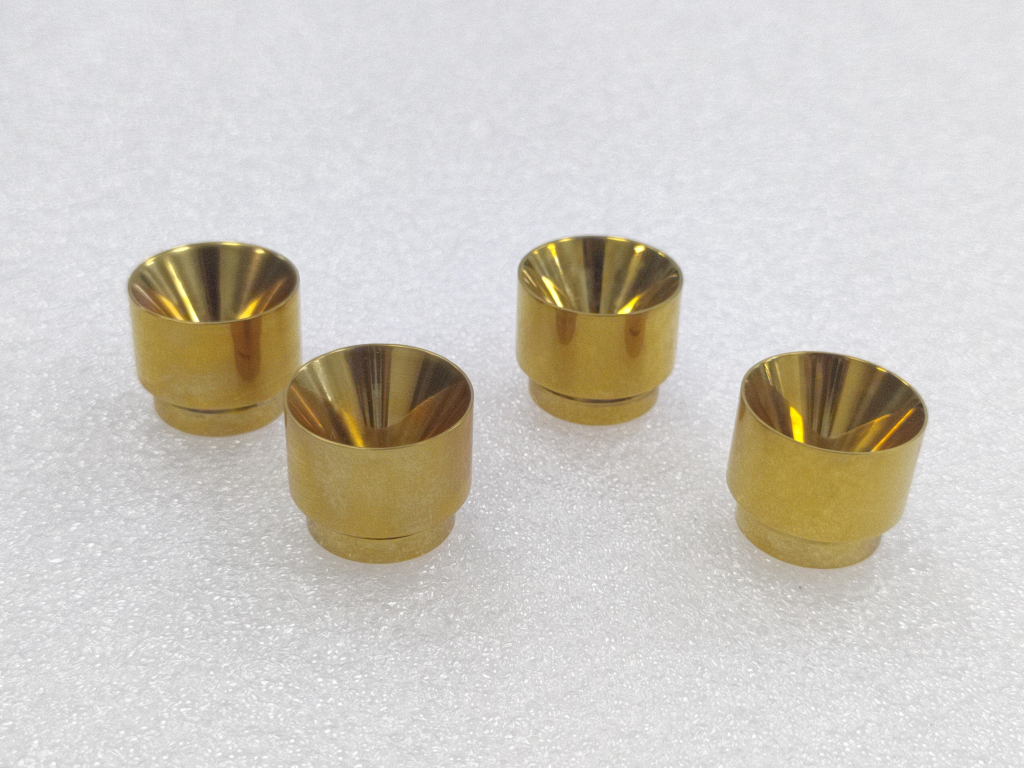

同时，其金色外观也广泛用于装饰性功能镀层。
2. 粉末冶金与复合材料增强
在粉末冶金体系中，TiN 粉末常作为增强相加入金属或陶瓷基体中，如：
- WC 硬质合金体系
- 钛基复合材料
- 金属陶瓷（Cermet）
- 导电结构陶瓷
加入 TiN 后，可实现：
- 提高高温强度
- 改善抗裂性能
- 优化烧结致密度
- 提升导电与导热性能
在金属陶瓷刀具中，TiN 有助于提高抗崩刃能力和耐磨寿命。
3. 半导体与微电子行业
TiN 在半导体制造中具有重要地位，尤其作为扩散阻挡层与电极材料。
应用方向包括：
- 集成电路互连结构中的扩散阻挡层
- 金属电极层
- MEMS 结构层
- 电容器导电层
TiN 可有效阻止金属元素（如铜）向硅基体扩散，保障芯片长期稳定运行。同时，其导电性使其在高频与功率器件中表现优异。
4. 新能源与电化学领域
近年来，TiN 粉末在储能材料体系中逐渐受到关注。
应用方向包括：
- 锂离子电池导电添加剂
- 超级电容器电极
- 固态电池界面层
- 催化材料载体
其优势体现在：
- 提升电子传输效率
- 降低界面阻抗
- 增强循环稳定性
在固态电池体系中，TiN 可作为界面调控层，改善电极与电解质之间的接触稳定性。
5. 热喷涂与工业耐磨防护
TiN 粉末可用于等离子喷涂或高能束喷涂工艺，形成高硬度耐磨层。
应用行业包括：
- 航空发动机部件
- 石油钻采设备
- 高速机械轴承
- 齿轮与传动系统
优势：
- 高耐磨性
- 抗冲蚀能力强
- 抗高温氧化
6. 增材制造与先进制造技术
在金属基增材制造领域，TiN 可作为增强颗粒加入钛合金或钢基材料中。
通过 SLM 或 EBM 工艺，可获得：
- 更高硬度
- 更优耐磨性
- 改善热稳定性
该技术在航空航天和高端制造中具有重要发展潜力。
四、粒径对应用的影响
不同粒径 TiN 粉末适用于不同应用场景：
| 粒径范围 | 主要用途 | 特点 |
|---|---|---|
| 纳米级 | 电极材料、导电浆料 | 活性高、界面结合好 |
| 微米级 | 粉末冶金、烧结材料 | 流动性好、烧结稳定 |
| 粗颗粒 | 热喷涂、防护涂层 | 抗冲击能力强 |
粒径越小，反应活性越高，适合电化学与界面改性；粒径较大则适用于耐磨与喷涂领域。
五、未来发展趋势
- 纳米 TiN 在高功率电子与储能领域应用扩大
- 与其他氮化物形成多元复合体系
- 高纯 TiN 在先进半导体制程中的需求增长
- 在柔性电子与高温结构材料中的应用拓展
随着先进制造与新能源产业升级，对高纯度、可控粒径 TiN 粉末的需求将持续提升。
六、总结
TiN 粉末作为兼具高硬度、良好导电性与优异热稳定性的先进材料，在硬质涂层、粉末冶金、半导体、新能源、热喷涂及增材制造等领域具有广泛应用价值。其独特的金属-陶瓷复合特性，使其在高端制造和高可靠性系统中发挥重要作用。
未来，随着半导体先进制程、新能源技术及高性能复合材料的发展，TiN 粉末将继续成为关键功能材料之一。
