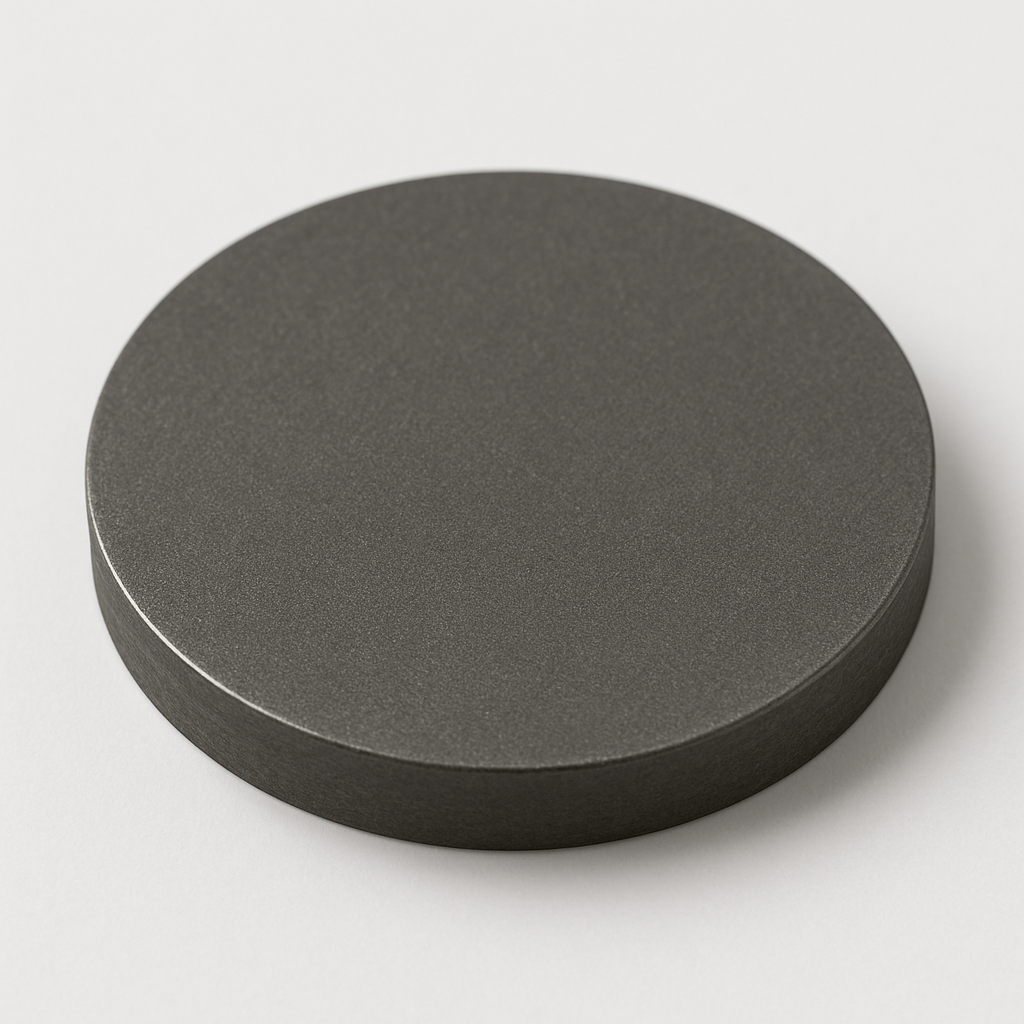

锗锑硒碲靶材(GeSbSeTe)

锗锑硒碲靶材(GeSbSeTe)

产品简介(Introduction)

锗锑硒碲靶材(GeSbSeTe)是一类新型多组元薄膜材料,结合了锗(Ge)、锑(Sb)、硒(Se)与碲(Te)的优势特性,具备优异的光学、热学与电学性能。该材料可形成可逆相变结构、可调能带结构以及高稳定性的非晶/晶体转换特性,在光存储材料、相变存储器(PCM)、光子芯片、红外光电探测器及先进功能薄膜领域中应用广泛。

作为一种多功能相变材料靶材,GeSbSeTe 在薄膜沉积中表现出高均匀性、低颗粒率、可控应力及优良附着力,是科研机构和高端制造企业重点使用的高性能材料。


产品详情(Detailed Description)

GeSbSeTe 靶材通常通过高纯金属与准金属材料合成,经真空熔炼、粉末冶金、CIP、HIP、高温固相反应或热压烧结等方式制备,以保证高致密度和稳定的相结构。
通过调整 Ge / Sb / Se / Te 的比例,可实现不同的相变速率、光学性质与电导率,满足芯片制造与光存储技术的要求。

可提供的典型参数:

  • 纯度:99.9% – 99.99%

  • 成分比:可根据项目需求定制(如光存储、PCM 或红外应用专用比例)

  • 尺寸:Φ25 – Φ300 mm(支持方形、阶梯靶等)

  • 厚度:3–6 mm(可按设备标准定制)

  • 致密度:≥97%

  • 背板键合:Cu 背板、Ti 背板、In 焊(可选)

材料性能优势:

  • 可逆相变能力强

  • 薄膜均匀性高,颗粒低

  • 能带结构可调,兼具导电与光学性能

  • 热稳定性优良,耐热冲击

  • 膜层附着力强,结构应力低

  • 在纳米尺度下保持良好的一致性


应用领域(Applications)

GeSbSeTe 合金靶材具有高多样性,适用于以下先进领域:

  • 相变存储器(PCM / PCRAM)

  • 光存储薄膜(如高速可擦写光盘)

  • 光子芯片与硅基光学器件

  • 红外探测器与红外调制薄膜

  • 可调光学薄膜(Variable Optical Layer)

  • 激光写入记录材料

  • 复杂复合薄膜结构工程

  • 科研实验中对相变动力学的研究

作为一种可调控相与多功能材料,GeSbSeTe 被认为是下一代非易失存储器与光电子器件的重要候选材料。


技术参数(Technical Parameters)

参数 范围 / 典型值 说明
成分比 Ge/Sb/Se/Te 可定制 决定相变温度、光学与电学性能
纯度 99.9%–99.99% 影响薄膜稳定性与缺陷控制
致密度 ≥97% 致密度越高,膜层质量越好
直径 25–300 mm 适配大部分溅射设备
厚度 3–6 mm 根据功率需求选择
背板 Cu / Ti / In 提升散热能力、减少应力

相关材料对比(Comparison with Related Materials)

材料 优势 应用
GeSbSeTe 相变稳定性高,光学与电学可调 PCM、光子器件
GeSbTe (GST) 商业成熟、经典相变材料 存储器、光盘
GeSe / GeTe 热稳定性好、结构易调控 光电材料、红外薄膜

常见问题(FAQ)

1. GeSbSeTe 与 GST 的区别是什么?
GeSbSeTe 具有更高的热稳定性和更多能带调控空间,适应更高端应用场景。

2. 是否可定制不同成分?
可以,按 PCM、光学或红外需求提供定制配方。

3. 是否适用于 RF 和 DC 溅射?
适用于 RF / DC / 磁控溅射设备。

4. 是否会产生颗粒?
高致密度能显著降低颗粒、减少薄膜缺陷。

5. 相变温度可调吗?
可通过成分比例精确控制相变温度与速度。

6. 可否用于大尺寸设备?
支持 4″、6″、8″、12″ 靶材。

7. 是否提供检测报告?
附 ICP 成分分析、密度、尺寸、外观等检测。


包装与交付(Packaging)

  • 真空密封

  • 防震泡棉保护

  • 出口级木箱 / 高强度纸箱

  • 唯一编号追溯系统

确保靶材在运输中安全无污染。


结论(Conclusion)

锗锑硒碲靶材(GeSbSeTe)凭借其可逆相变特性、优异光电性能与高度可调结构,是相变存储器、光子学和高端光学薄膜的重要材料。
苏州科跃材料科技有限公司可提供高纯、高致密度、多种成分可选的 GeSbSeTe 靶材,满足科研与产业化需求。

如需报价、技术参数或工艺建议,请联系:
sales@keyuematerials.com
