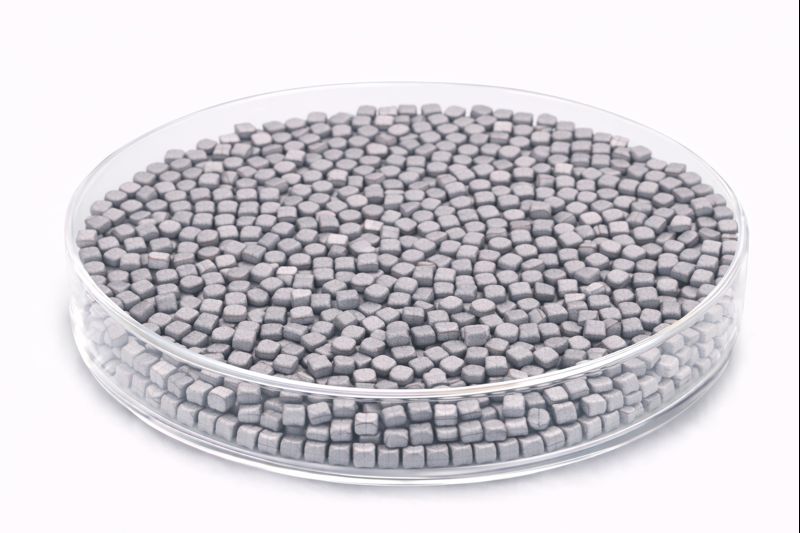

锑化锡蒸发材料通常采用高纯锡与高纯锑为原料，通过真空熔炼或固相反应工艺制备形成稳定的 Sn–Sb 相结构，并对氧、碳等杂质进行严格控制，以保证材料纯度和蒸发过程中的成分一致性。
纯度等级：99.9%（3N）–99.99%（4N），适用于科研及高端薄膜沉积
材料体系：Sn–Sb（常见为近化学计量比 SnSb，成分比例可定制）
电学与热电特性：电阻率稳定，可通过成分与工艺参数进行调控
成膜一致性：化合物蒸发有利于降低偏析风险，提升薄膜成分均匀性
供货形态：颗粒、块状、片状或定制形态，兼容钨舟、钼舟及电子束坩埚等多种蒸发源
通过合理的材料设计与沉积参数优化，可获得致密、均匀且性能可重复的 SnSb 功能薄膜。
锑化锡蒸发材料在多个功能薄膜与半导体相关领域中具有典型应用，包括：
热电材料与器件：SnSb 基热电薄膜
半导体薄膜沉积：功能化合物层、界面工程薄膜
电子与微电子器件：电阻调控层、功能电子薄膜
相变与功能材料研究：Sn–Sb 相结构与输运行为
科研与实验室应用：锑化物薄膜电学与热输运研究
| 参数 | 典型值 / 范围 | 重要性说明 |
|---|---|---|
| 材料体系 | Sn–Sb（锑化物） | 决定电学与热电性能 |
| 纯度 | 99.9% – 99.99% | 影响薄膜缺陷与稳定性 |
| 形态 | 颗粒 / 块状 / 片状 | 适配不同蒸发源 |
| 尺寸范围 | 1 – 10 mm（颗粒）或定制 | 影响蒸发速率与均匀性 |
| 蒸发方式 | 热蒸发 / 电子束蒸发 | 兼容主流 PVD 系统 |
| 材料 | 主要优势 | 典型应用 |
|---|---|---|
| 锑化锡蒸发材料（SnSb） | 成分稳定、热电可调 | 热电与功能薄膜 |
| 纯锡（Sn） | 易蒸发 | 金属与功能薄膜 |
| 纯锑（Sb） | 半金属性 | 半导体与化合物薄膜 |
| 砷化锡（SnAs） | 半导体行为 | 功能半导体研究 |
Q1：SnSb 蒸发材料适合哪种沉积方式？
A：适用于热蒸发和电子束蒸发，尤其适合锑化物与热电薄膜制备。
Q2：SnSb 薄膜的主要优势是什么？
A：化学计量稳定，电学与热电性能可通过成分和工艺调控。
Q3：材料成分比例可以定制吗？
A：可以，可根据器件或研究需求定制 Sn/Sb 比例。
Q4：是否适合连续或批量蒸发？
A：适合，在合理工艺窗口内蒸发稳定、重复性良好。
Q5：是否存在成分偏析问题？
A：相较多源共蒸发，化合物蒸发更有利于保持薄膜成分一致性。
Q6：膜层附着力如何？
A：对玻璃、硅及多种金属基底具有良好附着性能。
Q7：是否可用于多层或异质结构？
A：可以，常作为功能化合物层或中间调控层使用。
Q8：科研中常见研究方向有哪些？
A：Sn–Sb 热电性能、相结构演化及界面输运行为研究。
所有锑化锡蒸发材料在出厂前均经过成分、尺寸与外观检测，并贴附唯一可追溯标签。产品采用真空密封包装，配合防震缓冲材料与出口级包装方案，确保在运输与储存过程中保持高纯度与稳定性能。
锑化锡蒸发材料（SnSb）凭借其稳定的化学计量、可调的电学与热电特性以及良好的成膜一致性，在热电与功能薄膜研究领域展现出重要价值。对于需要成分稳定、性能可控及高重复性沉积的真空蒸发应用，SnSb 是一种兼顾科研深度与工程可行性的可靠蒸发材料选择。
