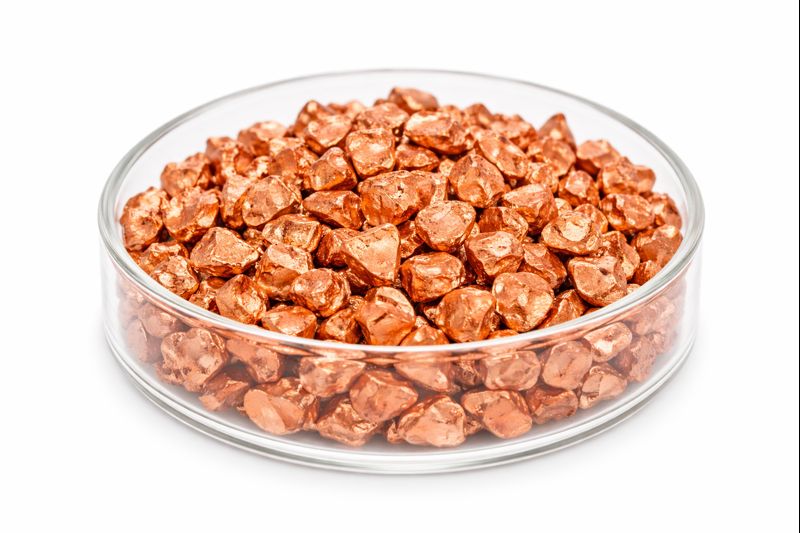

铜蒸发材料(Cu)

铜蒸发材料(Copper Evaporation Material, Cu)是一种高导电性、工艺成熟、应用极为广泛的金属蒸发源,在微电子、半导体互连、功能薄膜及科研实验中占据核心地位。铜具有优异的电导率和热导率,在真空蒸发条件下可形成致密、均匀的金属薄膜,是实现低电阻互连与高可靠性电极层的关键材料。

在 PVD 与真空蒸发工艺中,高纯铜蒸发材料能够在较宽的工艺窗口内稳定沉积,适合科研与产业化制程的长期应用。

产品详情(Detailed Description)

铜蒸发材料采用高纯电解铜或真空精炼铜为原料,经真空熔炼、精密切割或破碎与严格杂质控制工艺制备,确保在高真空环境中具备稳定、可重复的蒸发行为。

  • 纯度范围:99.9% – 99.999%(3N–5N)

  • 材料形态:颗粒、块状、片状、定制尺寸

  • 制造工艺:真空熔炼 + 精密加工 / 分级

  • 表面状态:低氧、低吸附,适合直接蒸发

高纯度铜蒸发材料可有效:

  • 提供稳定蒸发速率,减少飞溅与颗粒污染;

  • 提升薄膜致密度、厚度均匀性与表面质量;

  • 保证优异的电导率与热导率;

  • 提高器件制程的一致性与良率。

应用领域(Applications)

  • 半导体与微电子:金属互连层、接触层、电极层

  • 功率与电子器件:高导电电极与导热薄膜

  • 功能与装饰镀膜:金属反射膜、导电涂层

  • 传感器与MEMS:功能金属层与结构薄膜

  • 科研实验:薄膜导电性、界面与材料研究

技术参数(Technical Parameters)

参数 典型值 / 范围 重要性说明
纯度 99.9% – 99.999% 决定导电性与可靠性
形态 颗粒 / 块状 / 定制 适配不同蒸发源
单颗粒尺寸 可定制 影响蒸发速率与膜厚控制
熔点 ~1085 °C 适合中温蒸发
适用工艺 热蒸发 / 电子束蒸发 兼容主流 PVD 系统
包装方式 真空密封 防止氧化与表面污染

相关材料对比(Comparison with Related Materials)

材料 主要优势 典型应用
铜(Cu)蒸发材料 导电、导热性能优异 互连与电极薄膜
银(Ag) 电导率最高 光学与导电薄膜
金(Au) 化学稳定性强 高端电极与传感器
铝(Al) 轻质、成本低 通用金属镀膜

常见问题(FAQ — 聚焦应用)

Q1:铜蒸发材料适合哪种蒸发方式?
A:适用于热蒸发与电子束蒸发,工艺成熟、稳定性高。

Q2:铜薄膜的主要优势是什么?
A:低电阻、高导电与良好热导性能。

Q3:铜蒸发对真空条件要求高吗?
A:建议在高真空条件下沉积,以减少氧化并提升膜层质量。

Q4:铜薄膜容易氧化吗?
A:在空气中易氧化,因此沉积与冷却阶段需良好真空控制。

Q5:是否需要阻挡或粘附层?
A:在部分基底上,常配合 Ta、Ti、Cr 等作为阻挡或粘附层。

Q6:颗粒尺寸会影响蒸发效果吗?
A:会,均匀尺寸有助于稳定蒸发速率与膜厚控制。

Q7:铜薄膜的附着力如何?
A:在合适工艺与粘附层条件下,对多种基底具有良好附着性。

Q8:是否适合科研级应用?
A:非常适合,是薄膜导电与互连研究中的常用材料。

Q9:铜蒸发材料如何储存?
A:建议真空密封保存,避免表面氧化与污染。

Q10:是否支持定制规格与高纯度?
A:支持,可提供定制尺寸及 5N 等高纯等级。

包装与交付(Packaging)

所有铜蒸发材料在出厂前均经过严格质量检测,并建立完整批次追溯体系。产品采用真空密封、防震缓冲与出口级包装,确保在运输与储存过程中保持高纯度与稳定性能。

结论(Conclusion)

铜蒸发材料(Cu)凭借其卓越的导电与导热性能、成熟稳定的工艺表现以及广泛的产业应用基础,在半导体互连、功能薄膜与科研领域中具有不可替代的地位。对于追求低电阻、高一致性与高可靠性的薄膜沉积应用,铜蒸发材料是一种经典且可靠的选择。

如需了解更多技术参数或获取报价,请联系:
sales@keyuematerials.com
