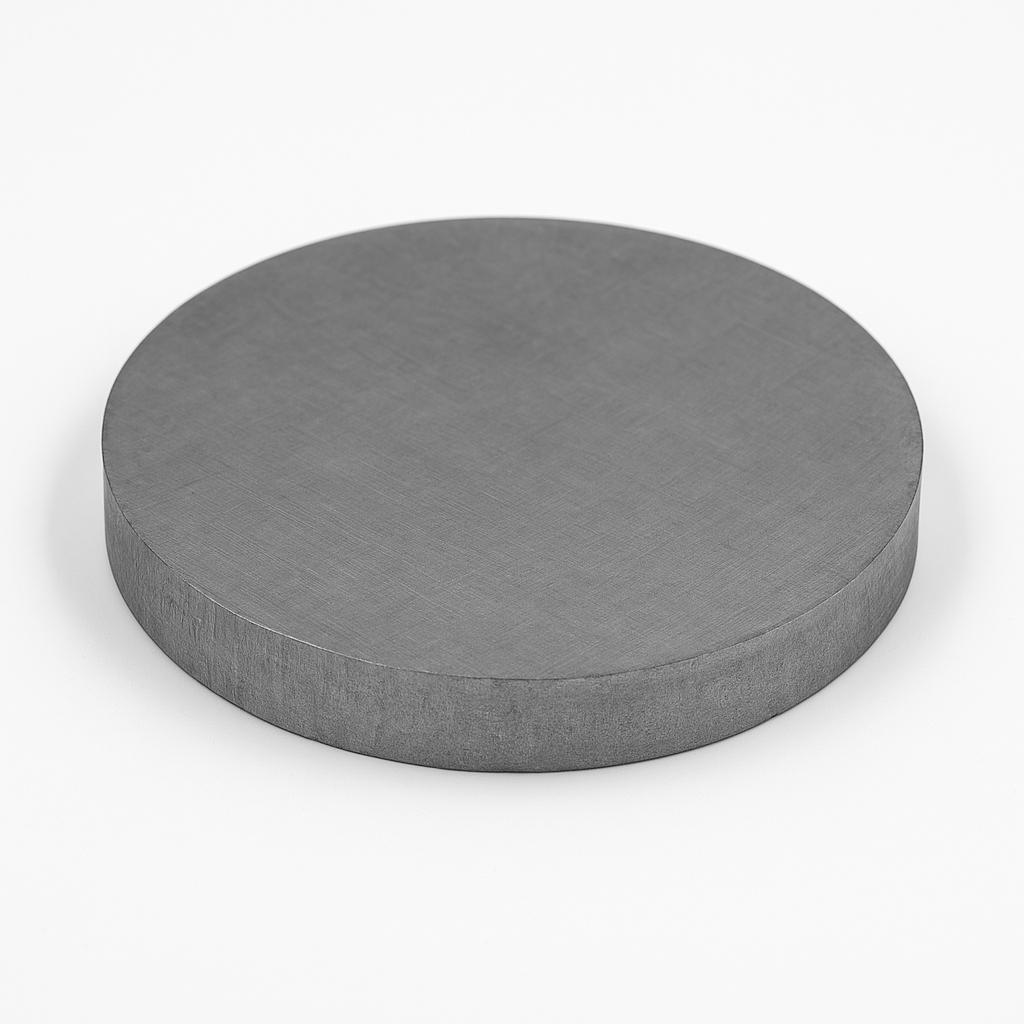

铅(Lead, Pb)是一种高密度、延展性强且具有优异抗腐蚀性能的金属。铅靶材凭借其出色的稳定性和良好的薄膜形成特性,广泛应用于光学镀膜、辐射防护、压电陶瓷、电极材料及功能薄膜研究中。尤其在制备铅氧化物(PbO、PbO₂)及铅钛酸铅(PbTiO₃, PTO)等铁电薄膜时表现出优异的膜层均匀性与稳定性。
苏州科跃材料科技有限公司提供高纯度铅靶材(纯度99.9%–99.999%),采用真空熔炼与冷等静压(CIP)工艺制备,结构致密、成分均匀、表面光洁度高。
靶材可提供圆形、矩形及异形规格,适配DC(直流)与RF(射频)磁控溅射系统。
可配备铜(Cu)或钛(Ti)背板焊接(In Bonded)以提高散热性能和机械强度。
高纯度(3N–5N),低杂质含量;
致密结构,溅射均匀性优异;
成膜速率稳定,附着力强;
可定制尺寸与形状;
支持复合靶及背板结合服务。
光学镀膜:用于PbO反射膜与调控层;
压电与铁电材料:用于PbTiO₃、Pb(Zr,Ti)O₃(PZT)薄膜制备;
电子器件:用于电极与阻挡层;
辐射防护膜:用于X射线吸收层与屏蔽结构;
科研实验:用于Pb基化合物及功能薄膜研究。
| 参数 | 典型值 / 范围 | 重要性说明 |
|---|---|---|
| 纯度 | 99.9% – 99.999% | 高纯度减少杂质影响薄膜性能 |
| 直径 | 25 – 300 mm(可定制) | 适配主流溅射设备 |
| 厚度 | 3 – 6 mm | 影响膜厚均匀性与溅射速率 |
| 密度 | ≥ 11.34 g/cm³ | 高致密度,溅射稳定性好 |
| 背板结合 | Cu / Ti / In 焊 | 提升散热与结构稳定性 |
| 制备工艺 | 真空熔炼 + CIP | 致密均匀、表面光洁、寿命长 |
| 问题 | 答案 |
|---|---|
| 铅靶材可用于哪些溅射系统? | 可用于DC与RF磁控溅射系统。 |
| 铅靶材的薄膜性能如何? | 具有良好的附着力、导电性与化学稳定性。 |
| 是否易氧化? | 铅表面易形成氧化膜,应在真空或惰性气氛中保存。 |
| 是否可用于PZT薄膜制备? | 是的,是PbTiO₃、Pb(Zr,Ti)O₃系统中的关键原料。 |
| 是否提供背板焊接? | 可提供Cu、Ti或In焊结合以增强散热性能。 |
| 可否定制规格? | 可提供Ø25–Ø300 mm及矩形靶材定制。 |
| 是否适用于科研实验? | 是的,常用于PbO、PbTiO₃功能膜研究。 |
| 包装方式? | 采用真空密封、防震、防潮包装,确保洁净运输。 |
铅靶材以其高密度、优良化学稳定性和出色的成膜特性,在铁电、光电与防护领域中应用广泛。苏州科跃材料科技有限公司提供高纯度、高致密度的Pb靶材及背板结合服务,确保溅射过程稳定、薄膜质量优异,是科研与工业客户值得信赖的合作伙伴。
