钆钪酸盐(GdScO₃)单晶基片是一种典型的正交钙钛矿结构氧化物基底材料,具有优异的晶格匹配性能和热稳定性,广泛应用于功能氧化物外延生长与高端薄膜沉积领域。由于其晶格常数与多种铁电、铁磁及多铁材料高度匹配,GdScO₃ 单晶基片在半导体器件、氧化物电子学及新型存储器研发中具有重要地位。
相比传统 SrTiO₃ 或 LaAlO₃ 基片,GdScO₃ 在应变调控、外延质量和界面工程方面表现更加优异,能够有效降低薄膜缺陷密度,提高膜层结晶质量与界面稳定性,是高端功能薄膜制备的关键高纯材料之一。

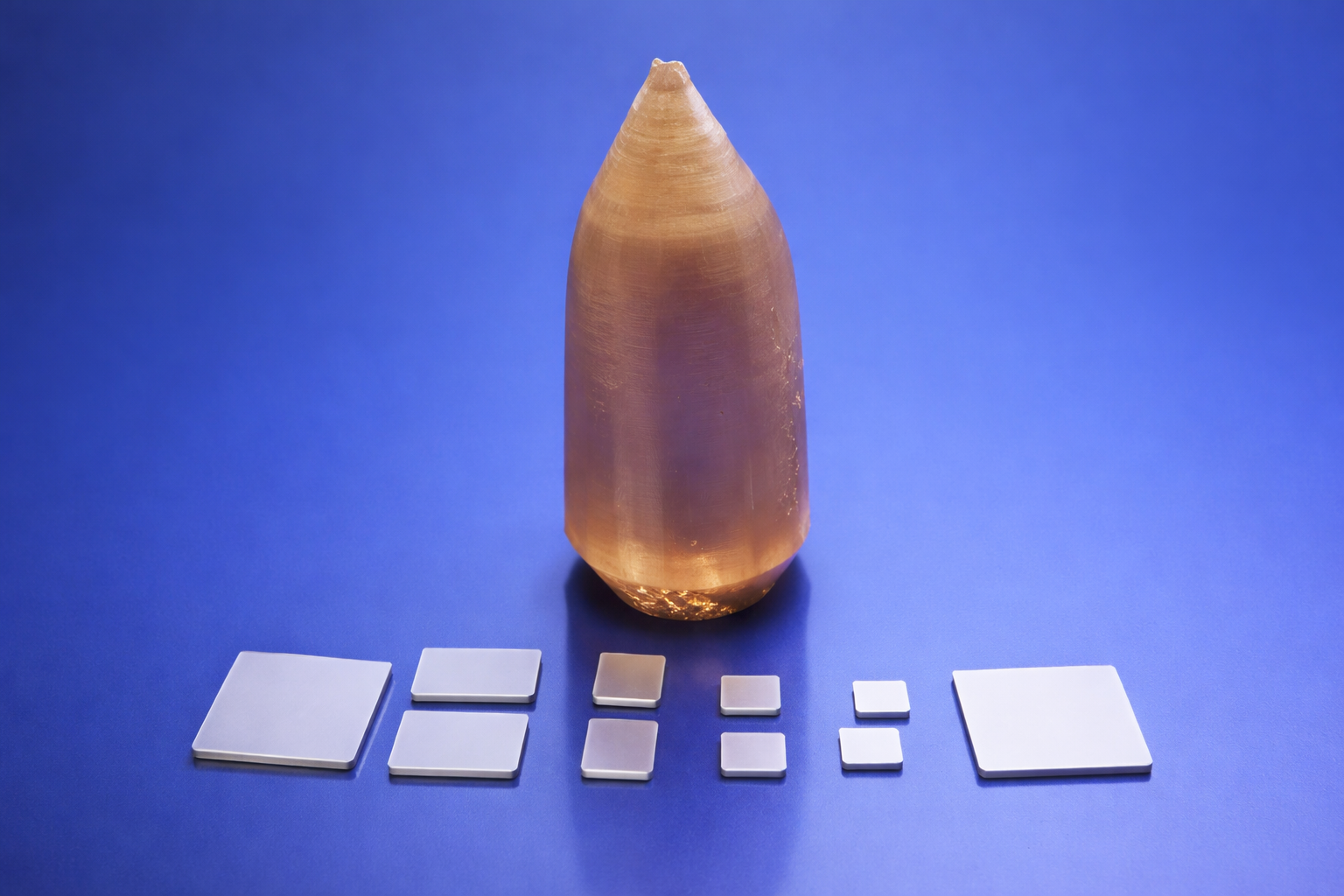

GdScO₃ 单晶基片采用高纯原料,通过 Czochralski(直拉法)或浮区法生长工艺制备,晶体完整性高、缺陷密度低,适用于高质量外延薄膜沉积。
主要参数范围:
纯度:≥ 99.99%(4N)
晶向: (100)、(110)、(111) 可选
尺寸:5 mm × 5 mm、10 mm × 10 mm、Φ10 mm、Φ1″ 等(支持定制)
厚度:0.5 mm – 1.0 mm(可定制)
表面状态:单面抛光(SSP)/ 双面抛光(DSP)/ Epi-ready
表面粗糙度:Ra < 0.5 nm(Epi-ready 级)
高平整度与低表面粗糙度有助于:
提升外延薄膜的晶格匹配度;
降低位错密度与界面缺陷;
优化电学、磁学及光学性能;
改善薄膜沉积均匀性与重复性。
其优异的热稳定性使其可承受高温沉积与退火处理(通常可耐受 1000°C 以上),适用于 PLD、MBE、磁控溅射等多种薄膜制备工艺。
GdScO₃ 常用于外延生长铁电材料(如 PZT、BST)、铁磁材料(如 LSMO)及多铁材料,实现应变调控和性能优化。
在氧化物二维电子气(2DEG)研究中,GdScO₃ 可作为关键衬底材料,提高界面导电性与载流子迁移率。
其良好的光学透明性与热稳定性,使其适用于光学镀膜、红外窗口材料及高温传感器结构。
在新型 FeRAM、RRAM 与自旋电子器件研究中,GdScO₃ 提供优良的界面控制能力和低应力外延平台。
| 参数 | 典型值 / 范围 | 重要性说明 |
|---|---|---|
| 纯度 | ≥ 99.99% | 降低杂质引入,减少外延缺陷 |
| 晶向 | (100)/(110)/(111) | 影响外延取向与应变调控 |
| 尺寸 | 5 mm – 2″ | 适配科研及中试设备 |
| 厚度 | 0.5 – 1.0 mm | 影响机械强度与热传导 |
| 表面粗糙度 | Ra < 0.5 nm | 提升薄膜结晶质量 |
| 耐温性能 | >1000°C | 适用于高温沉积与退火 |
| 材料 | 主要优势 | 典型应用 |
|---|---|---|
| GdScO₃ | 优异晶格匹配与应变调控能力 | 高性能氧化物外延 |
| SrTiO₃ | 成本较低,应用广泛 | 通用外延研究 |
| LaAlO₃ | 高介电常数 | 2DEG 与界面工程 |
| DyScO₃ | 类似结构,略不同晶格常数 | 精细应变调控 |
1. GdScO₃ 适合哪种薄膜沉积工艺?
可用于 PLD、MBE、RF/DC 磁控溅射等多种真空沉积系统。
2. 是否适合高温沉积?
是的,可耐受 1000°C 以上工艺环境。
3. 是否提供 Epi-ready 表面?
可提供单面或双面 Epi-ready 抛光。
4. 可否定制特殊晶向或偏切角?
支持指定晶向与 miscut 角度定制。
5. 表面粗糙度能达到多少?
标准 Epi-ready 等级可控制在 Ra < 0.5 nm。
6. 与 SrTiO₃ 相比优势在哪里?
更优晶格匹配与应变工程能力,适用于高端外延研究。
7. 是否适用于铁电薄膜?
是,广泛用于 PZT、BST 等铁电材料外延。
8. 是否兼容常见基底加热台?
兼容标准 MBE、PLD 加热系统。
9. 是否可以加工成小尺寸芯片?
支持切割、抛光与定制尺寸加工。
10. 是否提供检测报告?
出厂附晶向检测与表面质量检测报告。
所有 GdScO₃ 单晶基片在出厂前均经过晶向确认与表面质量检测,并附唯一追溯编号。
采用无尘真空密封包装,配防震缓冲材料与出口级包装箱,确保运输过程中基片保持洁净与完好。
钆钪酸盐(GdScO₃)单晶基片凭借其优异的晶格匹配性能、高热稳定性与低缺陷密度,已成为功能氧化物外延和新型电子材料研究中的关键基底材料。其在高端薄膜沉积、应变工程及界面调控领域展现出卓越稳定性与可靠性,是科研与先进制造的重要支撑材料。
