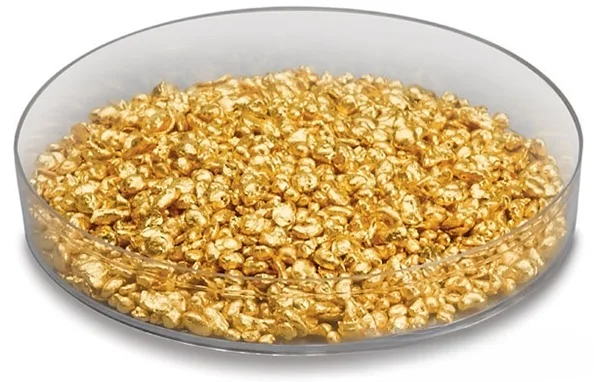

金蒸发材料(Au)

金蒸发材料(Gold Evaporation Material, Au)是一种化学惰性极强、导电性能优异、蒸发行为稳定的贵金属蒸发源,在微电子、光学、传感器及高端科研领域被广泛采用。金薄膜具有低电阻、高稳定性和优异的界面兼容性,尤其适用于对可靠性和重复性要求极高的器件制造。

在真空蒸发与 PVD 薄膜沉积中,高纯金能够在相对温和的工艺条件下形成致密、均匀的金属薄膜,是高端电极层与功能金属层的经典选择。

产品详情(Detailed Description)

金蒸发材料采用高纯贵金属金为原料,经真空熔炼、精炼与洁净成形工艺制备,严格控制杂质元素含量,确保在高真空环境中具有稳定、可重复的蒸发性能。

  • 纯度范围:99.99% – 99.999%(4N–5N)

  • 材料形态:颗粒、块状、片状、定制尺寸

  • 制造工艺:真空熔炼 + 精密成形 / 分级

  • 表面状态:高洁净度、低吸附,适合直接蒸发

高纯金蒸发材料可有效:

  • 提供稳定蒸发速率,减少飞溅与颗粒缺陷;

  • 提升薄膜致密度、均匀性与表面光洁度;

  • 确保优异的电导率与长期化学稳定性;

  • 提高器件制程的一致性与可靠性。

应用领域(Applications)

  • 微电子与半导体:高可靠性电极层、接触层

  • 光学与等离激元器件:反射膜、功能金属层

  • 传感器与MEMS:生物传感、电化学电极

  • 显示与光电器件:功能金属互连与修饰层

  • 科研实验:表面物理、界面工程与纳米结构研究

技术参数(Technical Parameters)

参数 典型值 / 范围 重要性说明
纯度 99.99% – 99.999% 决定导电性与稳定性
形态 颗粒 / 块状 / 定制 适配不同蒸发源
单颗粒尺寸 可定制 影响蒸发速率与膜厚控制
熔点 ~1064 °C 适合中温蒸发
适用工艺 热蒸发 / 电子束蒸发 兼容主流 PVD 系统
包装方式 真空密封 防止吸附污染

相关材料对比(Comparison with Related Materials)

材料 主要优势 典型应用
金(Au)蒸发材料 化学惰性强、导电性优异 高端电极与传感器
银(Ag) 导电性更高 光学与导电薄膜
铂(Pt) 耐高温、稳定 电极与催化薄膜
铜(Cu) 成本低 通用互连薄膜

常见问题(FAQ — 聚焦应用)

Q1:金蒸发材料适合哪种蒸发方式?
A:适用于热蒸发与电子束蒸发,工艺窗口宽、稳定性高。

Q2:金薄膜的主要优势是什么?
A:具有优异导电性、化学惰性和长期稳定性。

Q3:金蒸发对真空条件要求高吗?
A:建议在高真空条件下使用,以获得高洁净度薄膜。

Q4:金薄膜是否容易氧化?
A:不会,金具有极强的抗氧化能力。

Q5:是否需要粘附层?
A:在部分基底(如玻璃、SiO₂)上,常配合 Cr 或 Ti 粘附层使用。

Q6:颗粒尺寸会影响蒸发效果吗?
A:会,均匀尺寸有助于稳定蒸发速率和膜厚控制。

Q7:金薄膜适合微纳加工吗?
A:非常适合,常用于光刻与纳米结构制备。

Q8:是否适合科研级应用?
A:是的,是表面科学与器件研究中的常用材料。

Q9:金蒸发材料如何储存?
A:建议真空密封保存,避免表面吸附有机污染物。

Q10:是否支持定制规格与高纯度?
A:支持,可提供定制尺寸及 5N 等高纯等级。

包装与交付(Packaging)

所有金蒸发材料在出厂前均经过严格质量检测,并建立完整的批次追溯体系。产品采用真空密封、防震缓冲与出口级包装,确保在运输与储存过程中保持高纯度与表面洁净度。

结论(Conclusion)

金蒸发材料(Au)凭借其卓越的化学稳定性、优异的导电性能和成熟可靠的工艺表现,在微电子、传感器与高端薄膜沉积领域占据核心地位。对于追求高可靠性、高一致性和长期稳定性能的薄膜应用,金蒸发材料是一种经典且不可替代的选择。

如需了解更多技术参数或获取报价,请联系:
sales@keyuematerials.com
