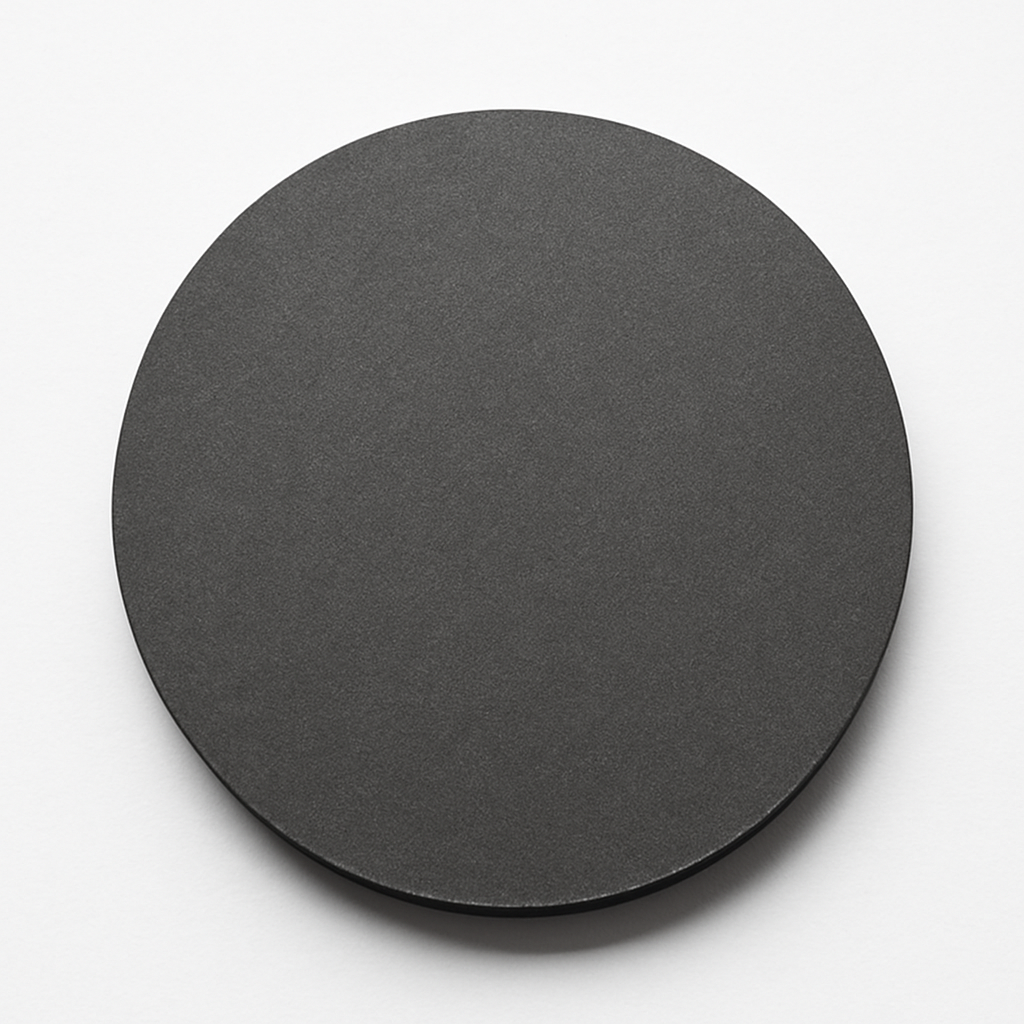

碳化钒靶材(Vanadium Carbide Sputtering Target,VC)是一种高硬度、高熔点、优异耐磨性和良好化学稳定性的陶瓷靶材,在硬质涂层、耐腐蚀膜层、半导体功能膜、光电材料和前沿科研领域具有重要应用价值。
VC 具有 NaCl 型立方晶体结构,机械强度高,热稳定性好,可在磁控溅射中形成致密、耐磨、附着力强且电学性能可控的薄膜,是金属碳化物体系中性能非常均衡的一种材料。
苏州科跃材料科技有限公司提供高密度、高纯度碳化钒靶材,特点如下:
纯度:
99%–99.9%(2N–3N)
尺寸范围:
圆形靶材:直径 25–300 mm
方形/矩形靶材:可按需求定制
厚度:3–6 mm(可定制)
制造工艺:
精选超细 VC 粉末
真空热压烧结(HP)
热等静压(HIP)可选
高致密度结构(≥95%–99% TD)
表面精研磨(Ra < 0.4 μm)
高致密 VC 靶材可显著减少溅射过程颗粒脱落,提高膜层光滑度与一致性。
背板结合(可选):
Cu 背板
Mo 背板
铟焊(In-Bonding)
用以降低陶瓷靶材的热应力,提升使用寿命与溅射稳定性。
碳化钒靶材具有适中的电导率,可用于 DC、RF 以及中高功率磁控溅射系统。
碳化钒靶材被广泛应用于高性能薄膜制备,包括:
刀具、模具、机械部件强化膜
高硬度耐磨膜
防摩擦、抗冲击涂层
阻挡层(Barrier Layer)
电极材料
功能性导电/半导体薄膜
吸收膜
功能性光学调控膜
可见光/红外光学复合膜结构
高温防护涂层
耐腐蚀结构薄膜
极端环境功能层
金属碳化物体系薄膜研究
多层结构复合膜(VC/TiN、VC/ZrN 等)
电学/耐磨性调控研究
| 参数 | 典型值 / 范围 | 重要性说明 |
|---|---|---|
| 纯度 | 99%–99.9% | 高纯度带来更稳定的薄膜性能 |
| 致密度 | ≥95%–99% TD | 高致密减少颗粒,提升膜层质量 |
| 直径 | 25–300 mm | 适配主流磁控溅射系统 |
| 厚度 | 3–6 mm | 影响靶材寿命与溅射速率 |
| 导电性能 | 中等 | 支持 DC/RF 溅射 |
| 背板结合 | Cu/Mo/Indium Bonded | 陶瓷靶材散热与结构稳定的关键 |
| 材料 | 优势 | 应用 |
|---|---|---|
| VC(碳化钒) | 硬度高、稳定性好、电学特性可调 | 刀具涂层、电子薄膜 |
| TiC(碳化钛) | 更高成膜速度 | 硬质涂层、装饰膜 |
| WC(碳化钨) | 超高硬度和耐磨性 | 刀具、耐磨膜、高温结构 |
| ZrC(碳化锆) | 高温稳定性极强 | 光学膜、核材料研究 |
| 问题 | 答案 |
|---|---|
| VC 靶材适合 DC 还是 RF? | DC 与 RF 均可使用,陶瓷靶材推荐 RF。 |
| VC 薄膜硬度如何? | 具有高硬度,可与 TiC、WC 相当。 |
| 靶材是否易开裂? | 陶瓷靶材需使用背板结合以降低热应力。 |
| 是否支持大尺寸靶材? | 可提供至 Φ300 mm 且可定制。 |
| VC 薄膜导电性如何? | 中等导电性,可通过工艺控制。 |
| 是否适用于多层复合结构? | 是,常与 TiN、CrN、ZrN 组合使用。 |
| 膜层表面是否光滑? | 高致密靶材可获得低颗粒、低粗糙度薄膜。 |
| 是否提供 COA 检测? | 可提供成分、密度、相结构报告。 |
| 是否适合耐磨涂层? | 是,VC 是成熟的耐磨膜材料。 |
| 是否可提供粉末或靶材材料? | 可提供 VC 粉末、块材、溅射靶材。 |
真空密封 + 防静电袋
防震珍珠棉缓冲保护
出口级纸箱/木箱
每件产品附唯一编号与 COA
确保运输过程无污染、无破损、无受潮。
碳化钒靶材凭借其卓越硬度、优异耐磨性、优良的耐腐蚀性以及稳定的电学特性,是硬质涂层、功能薄膜与先进材料研究中的重要靶材。高纯、高致密的 VC 靶材能够提高薄膜质量、增强稳定性并提升生产效率,是高端薄膜沉积工艺的理想选择。
