碲化铟蒸发材料（InTe）

产品详情（Detailed Description）

碲化铟蒸发材料通常采用高纯铟与高纯碲为原料，通过真空合成或受控熔炼工艺制备形成稳定的 In–Te 化合物相，并在制备、加工与封装过程中严格控制氧、水分及其他杂质含量，以确保蒸发过程中化学计量稳定性与薄膜性能的可重复性。

• 纯度等级：99.9%（3N）–99.99%（4N），适用于科研及功能薄膜沉积

• 材料体系：In–Te（Ⅲ–Ⅵ族化合物半导体，近化学计量比 InTe）

• 结构特征：层状或准层状结构，利于低维物性研究

• 电学特性：窄带隙半导体，电输运行为可调

• 成膜优势：化合物蒸发有助于同步沉积，减少组分偏析

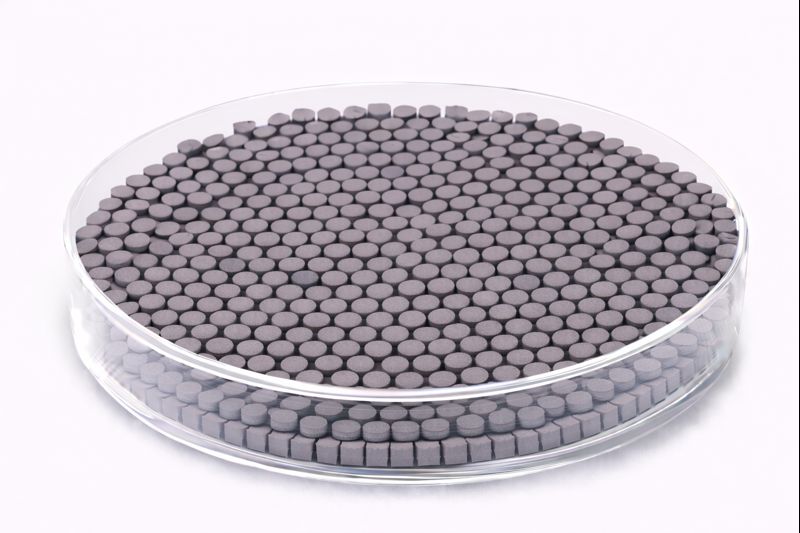

• 供货形态：颗粒、块状、片状或定制形态，兼容钼舟、钨舟及电子束坩埚

通过调控蒸发速率、基底温度及后处理条件，可获得致密、均匀且电学性能稳定的 InTe 薄膜。

应用领域（Applications）

碲化铟蒸发材料在多种功能薄膜与科研领域具有应用潜力，包括：

• 功能半导体薄膜：窄带隙导电层与功能层

• 低维与层状材料研究：In–Te 体系结构与输运行为

• 异质结构与多层薄膜：与 PbTe、SnTe、Bi₂Te₃ 等材料组合

• 光电与电输运研究：载流子行为与能带结构探索

• 科研与实验室应用：化合物相稳定性与界面效应研究

技术参数（Technical Parameters）

相关材料对比（Comparison with Related Materials）

常见问题（FAQ）

Q1：InTe 蒸发材料适合哪种沉积方式？
A：适用于热蒸发与电子束蒸发，电子束蒸发更有利于速率与成分控制。

Q2：InTe 的主要研究价值是什么？
A：其窄带隙特性及层状结构带来的低维电输运行为。

Q3：是否主要用于科研用途？
A：是的，目前以科研与功能探索型应用为主。

Q4：化学计量比可以定制吗？
A：可以，可根据电学或器件需求微调 In/Te 比例。

Q5：膜层附着力如何？
A：在 Si、玻璃、氧化物及多种半导体基底上具有良好附着性能。

Q6：是否可用于多层或异质结构？
A：可以，常作为功能层参与多层结构设计。

Q7：是否适合连续蒸发工艺？
A：适合，蒸发过程稳定，成分一致性良好。

Q8：科研中常见研究方向有哪些？
A：电输运、能带结构、界面效应与低维物性研究。

包装与交付（Packaging）

所有碲化铟蒸发材料在出厂前均经过成分与外观检测，并贴附唯一可追溯标签。产品采用真空密封、防潮、防震缓冲与出口级包装方案，确保在运输与储存过程中保持材料的高纯度、成分稳定性与使用可靠性。

结论（Conclusion）

碲化铟蒸发材料（InTe）凭借其稳定的Ⅲ–Ⅵ族化合物体系、可调电学特性以及良好的成膜一致性，在功能半导体与低维材料研究领域展现出持续的科研价值。对于需要开展 In–Te 体系物性研究、制备窄带隙功能薄膜或构建硫族化合物异质结构的真空蒸发应用，InTe 是一类研究指向清晰、工艺可控的专业蒸发材料选择。

如需了解更多技术参数或获取报价，请联系：sales@keyuematerials.com
