碲化铅蒸发材料（PbTe）

产品详情（Detailed Description）

碲化铅蒸发材料通常采用高纯铅与高纯碲为原料，通过真空合成或受控熔炼工艺制备形成稳定的 Pb–Te 化合物相，并在生产、加工与封装过程中严格控制氧、水分及杂质含量，以确保蒸发过程中成分的一致性与可重复性。

• 纯度等级：99.9%（3N）–99.99%（4N），适用于科研及红外/热电薄膜

• 材料体系：Pb–Te（Ⅳ–Ⅵ族化合物半导体，近化学计量比 PbTe）

• 能带特性：窄带隙半导体，适合中远红外响应

• 热电性能：Seebeck 系数高，常用于热电薄膜与器件研究

• 成膜优势：化合物蒸发有助于保持成分同步沉积，降低多源共蒸发偏析风险

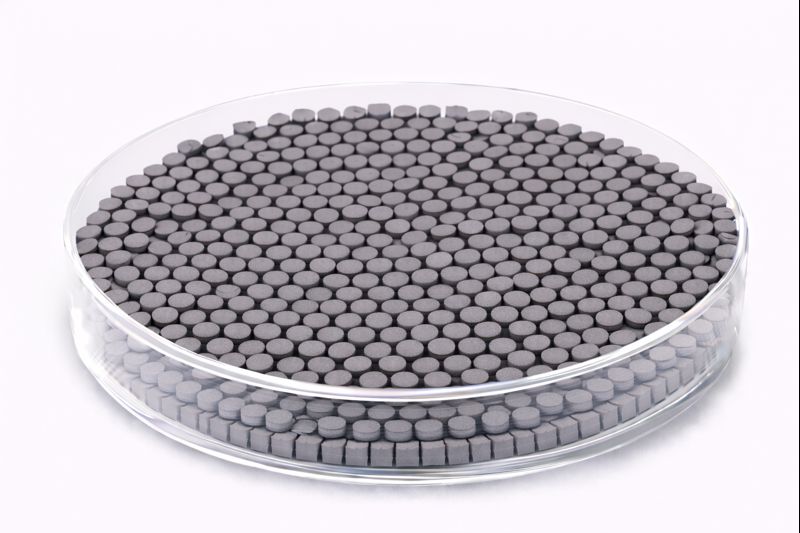

• 供货形态：颗粒、块状、片状或定制形态，兼容钼舟、钨舟及电子束坩埚

通过合理控制蒸发速率、基底温度与后处理工艺，可获得结晶质量良好、红外与热电性能稳定的 PbTe 薄膜。

应用领域（Applications）

碲化铅蒸发材料在红外与功能材料领域具有典型应用，包括：

• 红外探测与成像薄膜：中远红外响应层

• 热电材料与薄膜器件：能量转换与热管理研究

• 功能半导体薄膜：窄带隙导电层

• 异质结构与多层薄膜：与 SnTe、Bi₂Te₃、PbSe 等材料组合

• 科研与实验室应用：能带结构、载流子输运与缺陷调控研究

技术参数（Technical Parameters）

相关材料对比（Comparison with Related Materials）

常见问题（FAQ）

Q1：PbTe 蒸发材料适合哪种沉积方式？
A：适用于热蒸发与电子束蒸发，电子束蒸发更有利于速率与成分精确控制。

Q2：PbTe 的核心应用优势是什么？
A：优异的中远红外响应能力与突出的热电性能。

Q3：PbTe 薄膜通常呈现哪种导电类型？
A：可通过成分与工艺调节为 p 型或 n 型导电。

Q4：是否适合工业化量产？
A：已在红外与热电领域具备成熟应用基础，适合中试与批量研究。

Q5：化学计量比可以定制吗？
A：可以，可根据器件需求微调 Pb/Te 比例。

Q6：膜层附着力如何？
A：在 Si、玻璃、氧化物及多种半导体基底上具有良好附着性能。

Q7：是否可用于多层或异质结构？
A：可以，常作为功能层参与多层与异质结构设计。

Q8：科研中常见研究方向有哪些？
A：红外探测、热电输运、能带工程与缺陷调控研究。

包装与交付（Packaging）

所有碲化铅蒸发材料在出厂前均经过成分与外观检测，并贴附唯一可追溯标签。产品采用真空密封、防潮、防震缓冲与出口级包装方案，确保在运输与储存过程中保持材料的高纯度、成分稳定性与安全性。

结论（Conclusion）

碲化铅蒸发材料（PbTe）凭借其成熟的Ⅳ–Ⅵ族半导体体系、优异的中远红外响应能力以及突出的热电性能，在红外探测与热电功能薄膜领域持续发挥关键作用。对于需要制备高质量红外敏感层或高性能热电薄膜的真空蒸发应用，PbTe 是一类科研与工程价值兼具、技术路线成熟的核心蒸发材料选择。

如需了解更多技术参数或获取报价，请联系：sales@keyuematerials.com
