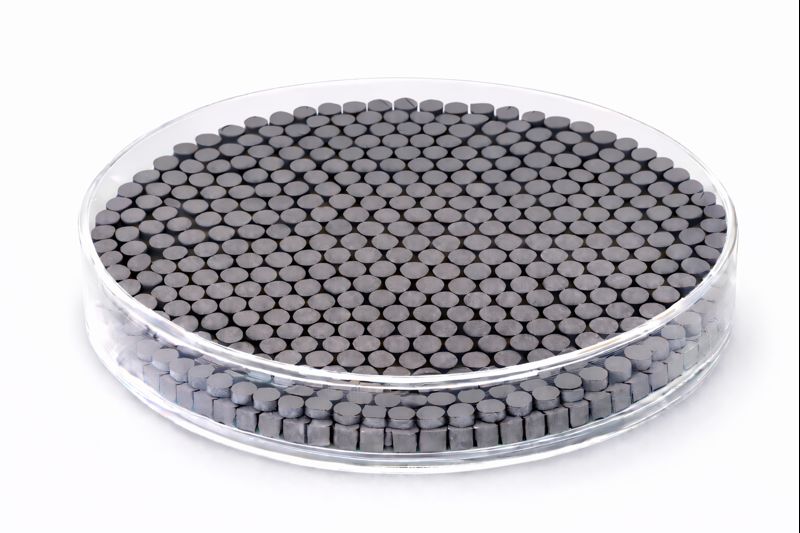

硫化锡蒸发材料(SnS)

硫化锡蒸发材料(Tin Sulfide Evaporation Material,SnS)是一种由锡(Sn)与硫(S)组成的Ⅳ–Ⅵ族化合物半导体蒸发材料,主要用于真空热蒸发与电子束蒸发(E-beam Evaporation)等 PVD 薄膜沉积工艺。SnS 以其合适的直接/准直接带隙、优异的光吸收能力以及无稀有元素、环境友好的材料属性,在薄膜光伏与新型光电功能薄膜研究中受到广泛关注。

在需要薄膜具备高吸收系数、稳定电学性能与良好工艺兼容性的应用场景中,硫化锡是一类兼具科研潜力与工程可行性的核心蒸发材料选择。

产品详情(Detailed Description)

硫化锡蒸发材料通常采用高纯锡与高纯硫为原料,通过真空合成或受控反应工艺制备形成稳定的 Sn–S 化合物相(近化学计量比 SnS)。在原料选型、合成、加工与封装全过程中,严格控制氧、水分及痕量杂质含量,以确保蒸发过程中化学计量稳定、蒸发行为可控以及薄膜性能高度可重复

  • 纯度等级:99.9%(3N)–99.99%(4N)

  • 材料体系:Sn–S(Ⅳ–Ⅵ族化合物半导体)

  • 能带特性:窄至中等带隙,适合可见光—近红外吸收

  • 晶体结构:层状/准层状结构,具有各向异性

  • 成膜优势:化合物单源蒸发,避免多源共蒸发成分漂移

  • 供货形态:颗粒、块状、压片或定制形态,兼容钼舟、钨舟及电子束坩埚

通过合理控制蒸发速率、基底温度与后处理退火条件,可获得致密均匀、结晶质量良好、光电性能稳定的 SnS 薄膜。

应用领域(Applications)

硫化锡蒸发材料在能源与功能半导体领域具有典型应用,包括:

  • 薄膜太阳能电池:SnS 吸收层材料(环保型光伏)

  • 光电与光敏器件:可见光—近红外响应薄膜

  • 功能半导体薄膜:p 型导电层与吸收层研究

  • 异质结构与多层薄膜:与 ZnS、CdS、SnSe 等材料组合

  • 科研与实验室应用:能带工程、缺陷调控与界面研究

技术参数(Technical Parameters)

参数 典型值 / 范围 重要性说明
材料体系 Sn–S(Ⅳ–Ⅵ族) 决定光电与吸收性能
纯度 99.9% – 99.99% 影响缺陷密度与器件表现
晶体结构 层状 / 准层状 影响各向异性与输运
形态 颗粒 / 块状 / 压片 适配不同蒸发源
蒸发方式 热蒸发 / 电子束蒸发 兼容主流 PVD 系统

相关材料对比(Comparison with Related Materials)

材料 主要优势 典型应用
硫化锡蒸发材料(SnS) 环保、吸收强 薄膜光伏
硒化锡(SnSe) 热电性能突出 热电薄膜
硒化铜铟镓(CIGS) 效率高 商用薄膜光伏
硫化镉(CdS) 工艺成熟 缓冲层材料

常见问题(FAQ)

Q1:SnS 蒸发材料适合哪种沉积方式?
A:适用于热蒸发与电子束蒸发,热蒸发在 SnS 薄膜制备中应用尤为广泛。

Q2:SnS 的核心应用优势是什么?
A:无稀有或重金属元素、吸收系数高,适合环保型薄膜光伏研究。

Q3:是否主要用于太阳能电池?
A:是的,SnS 是近年来备受关注的环保型光伏吸收层材料。

Q4:化学计量比可以定制吗?
A:可以,可根据电学或光伏性能需求微调 Sn/S 比例。

Q5:膜层附着力如何?
A:在玻璃、Mo/玻璃、Si、SiO₂ 等常见科研与光伏基底上具有良好附着性能。

Q6:是否适合连续蒸发工艺?
A:适合,蒸发过程稳定、重复性良好。

Q7:是否可用于多层或异质结构?
A:可以,常作为吸收层参与多层光伏或功能薄膜结构设计。

Q8:科研中常见研究方向有哪些?
A:环保光伏、成分调控、缺陷工程与界面优化研究。

包装与交付(Packaging)

所有硫化锡蒸发材料在出厂前均经过成分与外观检测,并贴附唯一可追溯标签。产品采用真空密封、防潮、防震缓冲及出口级包装方案,确保在运输与储存过程中保持材料的高纯度、成分稳定性与使用可靠性

结论(Conclusion)

硫化锡蒸发材料(SnS)凭借其环保友好的材料属性、优异的光吸收能力以及良好的成膜可控性,在薄膜太阳能电池与新型光电功能薄膜研究中展现出显著潜力。对于需要制备高质量吸收层、开展可持续光伏或光电研究的真空蒸发应用,SnS 是一类科研与工程价值并重、发展前景明确的关键蒸发材料选择。

如需了解更多技术参数或获取报价,请联系:sales@keyuematerials.com
