硫化铜锌锡蒸发材料(CuZnSnS)

硫化铜锌锡蒸发材料(Copper Zinc Tin Sulfide Evaporation Material,CuZnSnS,常称 CZTS)是一种由铜(Cu)、锌(Zn)、锡(Sn)与硫(S)组成的 多元硫族化合物蒸发材料,是近年来光伏与功能半导体领域高度关注的关键材料之一。该材料广泛用于真空蒸发与电子束蒸发(E-beam Evaporation)等 PVD 薄膜沉积工艺。

CuZnSnS 以其合适的直接带隙、高吸收系数、元素资源丰富且无稀缺或高毒元素的显著优势,被视为传统 CuInGaS₂(CIGS)体系的重要替代方案,在新一代薄膜太阳能与光电功能材料研究中占据核心位置。

产品详情(Detailed Description)

硫化铜锌锡蒸发材料通常采用高纯铜、高纯锌、高纯锡与高纯硫为原料,通过精确计量配比与化合物合成工艺制备,确保材料化学计量比稳定、相结构均匀,并严格控制氧、碳等杂质含量。

  • 纯度等级:99.9%(3N)–99.99%(4N),满足科研及高端薄膜沉积需求

  • 材料体系:Cu–Zn–Sn–S(多元硫族化合物,CZTS 体系)

  • 能带特性:直接带隙(~1.4–1.6 eV,取决于化学计量与结构)

  • 光学优势:高光吸收系数,适合超薄吸收层

  • 成膜优势:化合物蒸发有助于多元成分同步沉积,避免多源共蒸发偏析

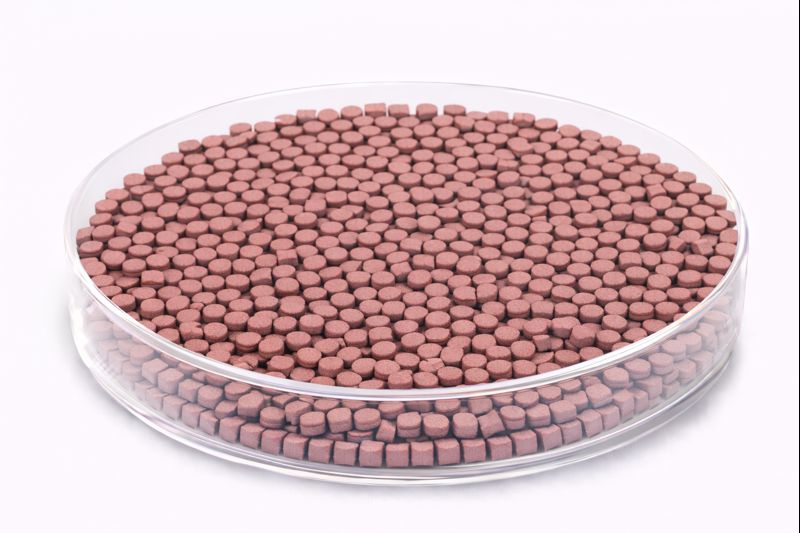

  • 供货形态:颗粒、块状、片状或定制形态,适配电子束坩埚、钼舟等蒸发源

通过合理控制蒸发速率、基底温度及硫分压条件,可制备出致密、成分均匀且性能可重复的 CZTS 薄膜。

应用领域(Applications)

硫化铜锌锡蒸发材料在新能源与功能半导体领域具有代表性应用,包括:

  • 薄膜太阳能电池:CZTS 吸收层材料

  • 光电半导体薄膜:光吸收与光响应功能层

  • 新能源材料研究:低成本、环保型光伏材料体系

  • 异质结构与多层薄膜:与 ZnS、CdS 等窗口层组合

  • 科研与实验室应用:相结构、缺陷工程与能带调控研究

技术参数(Technical Parameters)

参数 典型值 / 范围 重要性说明
材料体系 Cu–Zn–Sn–S(CZTS) 决定光伏与光电性能
纯度 99.9% – 99.99% 影响缺陷密度与器件效率
常见结构 Kesterite 结构 光伏应用主流
形态 颗粒 / 块状 / 片状 适配不同蒸发源
蒸发方式 热蒸发 / 电子束蒸发 兼容主流 PVD 系统

相关材料对比(Comparison with Related Materials)

材料 主要优势 典型应用
硫化铜锌锡(CuZnSnS) 元素丰富、环保 薄膜太阳能
硫化铜铟镓(CIGS) 效率高 商业光伏
硫化铜锌锡硒(CZTSSe) 带隙可调 高效光伏研究
硫化锌(ZnS) 宽带隙 窗口层材料

常见问题(FAQ)

Q1:CuZnSnS 蒸发材料适合哪种沉积方式?
A:适用于热蒸发与电子束蒸发,尤其适合多元硫族化合物薄膜沉积。

Q2:CZTS 相比 CIGS 的优势是什么?
A:不含铟和镓,元素储量丰富、成本更低、环保性更好。

Q3:是否只能用于光伏应用?
A:不局限于光伏,也可用于光电与功能半导体研究。

Q4:化学计量比可以定制吗?
A:可以,根据研究需求定制 Cu/(Zn+Sn) 与 Zn/Sn 比例。

Q5:薄膜效率主要受哪些因素影响?
A:成分比例、缺陷控制、晶相结构与后处理工艺。

Q6:是否适合工业化量产?
A:处于从科研向产业化过渡阶段,具备良好应用前景。

Q7:膜层附着力如何?
A:在玻璃、Mo、Si 等基底上具有良好附着性能。

Q8:科研中常见研究方向有哪些?
A:缺陷工程、相结构优化、界面调控与效率提升研究。

包装与交付(Packaging)

所有硫化铜锌锡蒸发材料在出厂前均经过成分与外观检测,并贴附唯一可追溯标签。产品采用真空密封、防震缓冲与出口级包装方案,确保在运输与储存过程中保持成分稳定性与材料纯度

结论(Conclusion)

硫化铜锌锡蒸发材料(CuZnSnS)凭借其环保、低成本、优异光吸收能力以及成熟的多元硫族化合物研究基础,已成为薄膜光伏与功能半导体领域的重点发展材料之一。对于需要实现可持续、高性价比光吸收层的真空蒸发应用,CuZnSnS 是一类科研与产业潜力并存、技术路径清晰的关键蒸发材料选择。

如需了解更多技术参数或获取报价,请联系:sales@keyuematerials.com
