硫化铋蒸发材料(BiS)

硫化铋蒸发材料(BiS)是一种由铋(Bi)和硫(S)组成的Ⅲ–Ⅵ族化合物蒸发材料,主要用于真空热蒸发和电子束蒸发(E-beam Evaporation)等PVD(物理气相沉积)薄膜沉积工艺。BiS具有独特的电学、光学和磁学特性,在光电材料、催化材料以及功能薄膜研究中展现出重要应用潜力。

在需要薄膜具备优异的导电性、光电响应能力及可调带隙的科研与功能薄膜应用中,硫化铋是一类性能稳定、研究方向明确的蒸发材料选择。

产品详情(Detailed Description)

硫化铋蒸发材料通常采用高纯铋与高纯硫为原料,通过真空合成或受控固相合成工艺制备形成稳定的Bi–S化合物相。在整个生产过程,严格控制氧、水分及痕量杂质含量,以确保蒸发过程中化学计量稳定、蒸发行为可预测以及薄膜性能的可重复性

  • 纯度等级:99.9%(3N)–99.99%(4N)

  • 材料体系:Bi–S(Ⅲ–Ⅵ族化合物)

  • 光电特性:带隙可调,适合光电材料研究

  • 材料特性:良好的电导性与潜在光电响应

  • 成膜优势:化合物单源蒸发,便于保持Bi/S成分一致性

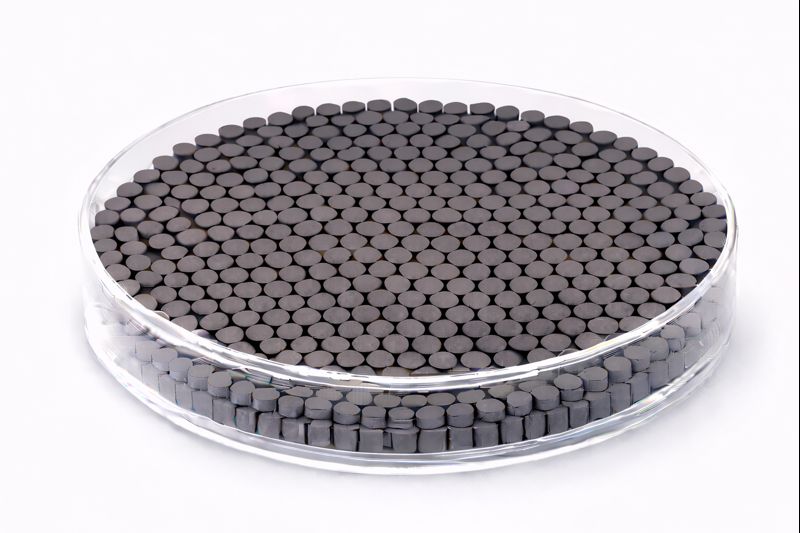

  • 供货形态:颗粒、块状、压片或定制形态,适配钼舟、钨舟及电子束坩埚

通过合理控制蒸发速率、基底温度与后处理退火工艺,可获得高质量、均匀致密、稳定光电性能的BiS薄膜

应用领域(Applications)

硫化铋蒸发材料在多个领域具有广泛的应用,主要包括:

  • 光电与光敏器件:可调带隙材料,适合用于光电响应薄膜

  • 催化与能源材料:用于光催化、燃料电池等领域

  • 电子器件:作为导电或吸收材料

  • 多层与复合薄膜结构:与其他功能材料组合

  • 科研与实验室应用:能带工程、界面研究、薄膜调控

技术参数(Technical Parameters)

参数 典型值 / 范围 重要性说明
材料体系 Bi–S 决定光电与电学特性
纯度 99.9% – 99.99% 降低杂质引起的性能波动
晶体结构 结晶或非晶(依照成膜条件) 影响电子输运与光学性能
形态 颗粒 / 块状 / 压片 适配不同蒸发源
蒸发方式 热蒸发 / 电子束蒸发 兼容主流PVD系统

相关材料对比(Comparison with Related Materials)

材料 主要优势 典型应用
硫化铋蒸发材料(BiS) 导电性、光电性能好 光电器件、催化材料
硒化铋(BiSe) 光电响应强 光电探测器
硫化钼(MoS₂) 二维材料 光电/电子研究
硒化钨(WSe₂) 二维半导体 光电与电子器件

常见问题(FAQ)

Q1:BiS 蒸发材料适合哪种沉积方式?
A:适用于热蒸发与电子束蒸发,电子束蒸发适用于精确控制蒸发速率。

Q2:BiS 的主要优势是什么?
A:可调带隙、良好的导电性与光电响应,适用于多种光电和催化应用。

Q3:BiS 是否适合光电器件应用?
A:是的,具有优异的光电响应特性,适合用于光电二极管、光电探测器等器件。

Q4:化学计量比可以定制吗?
A:可以,根据研究需求调整 Bi/S 比例以优化光电或电学性能。

Q5:膜层附着力如何?
A:在硅、玻璃、ITO等常见基底上具有良好附着性能。

Q6:是否适合多层薄膜结构?
A:适合,可作为光电功能层、导电层或催化层使用。

Q7:蒸发过程是否稳定?
A:在合理的真空条件与功率控制下,蒸发过程稳定且重复性良好。

Q8:科研中常见研究方向有哪些?
A:光电器件、光催化、导电材料研究、薄膜界面调控等。

包装与交付(Packaging)

所有硫化铋蒸发材料在出厂前均经过成分与外观检测,并贴附唯一可追溯标签。产品采用真空密封、防潮、防震缓冲与出口级包装方案,确保在运输与储存过程中保持材料的高纯度、成分稳定性与使用可靠性

结论(Conclusion)

硫化铋蒸发材料(BiS)凭借其优异的导电与光电特性、良好的稳定性与成膜可控性,在光电器件与催化材料领域展现出重要价值。对于需要制备高质量光电薄膜、开展光电或催化研究的真空蒸发应用,BiS 是一类技术成熟、应用潜力巨大的蒸发材料选择

如需了解更多技术参数或获取报价,请联系:sales@keyuematerials.com
