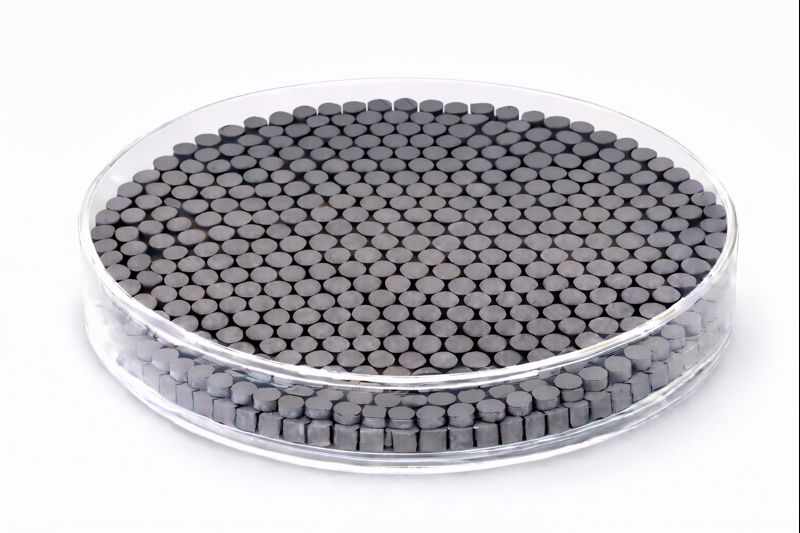

硫化钨蒸发材料（WS）

产品详情（Detailed Description）

硫化钨蒸发材料采用高纯钨与高纯硫为原料，通过真空固相反应或受控合成工艺制备形成稳定的 W–S 化合物相（常见为 WS₂）。在整个制备、加工与包装过程中，严格控制氧、水分及痕量杂质，确保蒸发过程中化学计量稳定、蒸发速率可控、薄膜性能高度一致。

• 纯度等级：99.9%（3N）–99.99%（4N）

• 材料体系：W–S（TMD 类，常见为 WS₂）

• 结构特征：典型层状晶体结构，层间以范德华力结合

• 能带特性：单层呈直接带隙，多层为间接带隙

• 材料优势：热稳定性高、抗氧化性能优于 MoS₂

• 成膜特点：化合物单源蒸发，避免多源共蒸发成分偏移

• 供货形态：颗粒、块状、压片或定制形态，适配钼舟、钨舟及电子束坩埚

通过合理控制蒸发功率、沉积速率、基底温度及退火条件，可获得结晶度高、层状结构清晰、表面均匀致密的 WS 薄膜。

应用领域（Applications）

硫化钨蒸发材料在多个前沿材料与工程领域具有广泛应用，包括：

• 二维半导体与低维材料研究：WS₂ 单层/多层薄膜

• 光电与光敏器件：光探测、发光与光电响应薄膜

• 谷电子学与自旋电子学：强自旋轨道耦合相关研究

• 摩擦学与耐磨涂层：低摩擦系数固体润滑薄膜

• 异质结构与范德华器件：与石墨烯、h-BN、MoS₂ 等材料组合

• 科研与实验室应用：能带工程、界面调控与缺陷研究

技术参数（Technical Parameters）

相关材料对比（Comparison with Related Materials）

常见问题（FAQ）

Q1：WS 蒸发材料适合哪种沉积方式？
A：适用于热蒸发与电子束蒸发，电子束蒸发更有利于高熔点钨基体系的稳定沉积。

Q2：WS 与 MoS₂ 相比有什么优势？
A：WS₂ 具有更高的化学稳定性和更强的自旋轨道耦合效应。

Q3：是否适合二维材料研究？
A：非常适合，WS₂ 是最经典的二维 TMD 半导体之一。

Q4：化学计量比可以定制吗？
A：可以，可根据光电或摩擦学应用需求微调 W/S 比例。

Q5：膜层附着力如何？
A：在 Si、SiO₂、蓝宝石、金属基底上均具有良好附着性能。

Q6：是否适合摩擦学涂层？
A：是的，WS₂ 薄膜具有极低摩擦系数，常用于真空与极端环境。

Q7：蒸发过程是否稳定？
A：在高真空与合理功率控制条件下，蒸发过程稳定且重复性好。

Q8：科研中常见研究方向有哪些？
A：二维光电器件、谷电子学、摩擦学薄膜与界面工程研究。

包装与交付（Packaging）

所有硫化钨蒸发材料在出厂前均经过成分与外观检测，并贴附唯一追溯标签。产品采用真空密封、防潮、防震缓冲及出口级包装方案，确保在运输与储存过程中保持材料的高纯度、成分稳定性与结构完整性。

结论（Conclusion）

硫化钨蒸发材料（WS）凭借其成熟稳定的 TMD 材料体系、优异的低维物性以及出色的化学与热稳定性，在二维半导体、光电功能薄膜及耐磨涂层领域持续发挥关键作用。对于需要制备高质量层状薄膜、开展前沿光电或摩擦学研究的真空蒸发应用，WS 是一类科研与工程价值兼具、技术路线清晰的核心蒸发材料选择。

如需了解更多技术参数或获取报价，请联系：sales@keyuematerials.com
