硒化铜铟蒸发材料(CuInSe)

硒化铜铟蒸发材料(Copper Indium Selenide Evaporation Material,CuInSe)是一种由铜(Cu)、铟(In)与硒(Se)组成的多元硫族化合物半导体蒸发材料,主要用于真空热蒸发与电子束蒸发(E-beam Evaporation)等 PVD 薄膜沉积工艺。CuInSe(科研与应用中常见为 CuInSe₂,简称 CIS)以其合适的直接带隙、高光吸收系数以及成熟稳定的材料体系,在薄膜光伏与光电功能薄膜领域具有重要地位。

在需要薄膜具备高吸收效率、良好载流子输运与可规模化成膜一致性的应用场景中,硒化铜铟是一类兼顾科研深度与工程可行性的核心蒸发材料选择。

产品详情(Detailed Description)

硒化铜铟蒸发材料通常采用高纯铜、高纯铟与高纯硒为原料,通过真空合成或受控反应工艺制备形成稳定的 Cu–In–Se 化合物相(如 CuInSe₂)。在原料选择、合成、加工与封装过程中,严格控制氧、水分及痕量杂质,以确保蒸发过程中化学计量稳定、蒸发行为可控及薄膜性能高度可重复

  • 纯度等级:99.9%(3N)–99.99%(4N)

  • 材料体系:Cu–In–Se(多元硫族化合物半导体)

  • 能带特性:直接带隙,适合高效光吸收

  • 光学优势:高吸收系数,薄膜即可实现有效吸收

  • 成膜优势:化合物单源蒸发,有利于保持多元素比例稳定

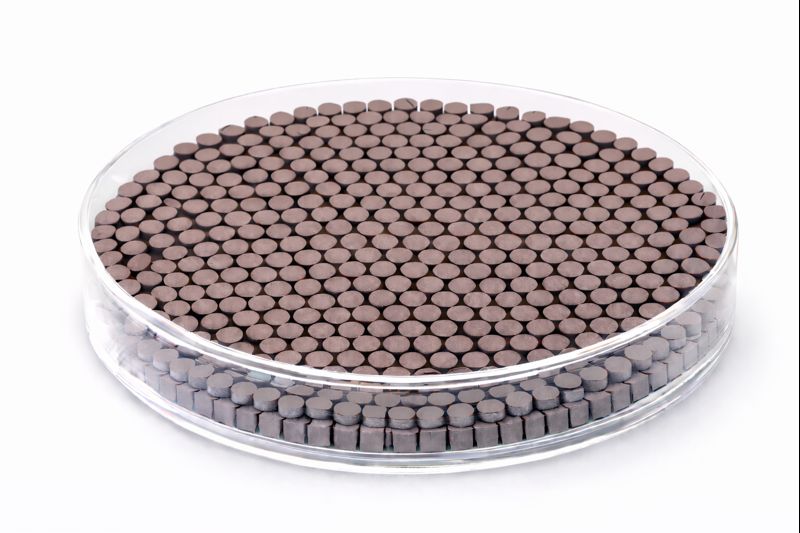

  • 供货形态:颗粒、块状、压片或定制形态,兼容钼舟、钨舟及电子束坩埚

通过优化蒸发速率、基底温度及后处理(如硒化或退火),可获得结晶度高、成分均匀、电学与光学性能稳定的 CuInSe 薄膜。

应用领域(Applications)

硒化铜铟蒸发材料在能源与功能薄膜领域具有典型应用,包括:

  • 薄膜太阳能电池:CIS 吸收层材料

  • 光电与光敏器件:可见光—近红外响应薄膜

  • 功能半导体薄膜:p 型导电层与吸收层研究

  • 异质结构与多层薄膜:与 ZnSe、CdS、CuGaSe 等材料组合

  • 科研与实验室应用:能带工程、缺陷调控与界面研究

技术参数(Technical Parameters)

参数 典型值 / 范围 重要性说明
材料体系 Cu–In–Se 决定光电与吸收性能
纯度 99.9% – 99.99% 影响缺陷密度与器件效率
晶体结构 四方/黄铜矿结构 CIS 典型结构
形态 颗粒 / 块状 / 压片 适配不同蒸发源
蒸发方式 热蒸发 / 电子束蒸发 兼容主流 PVD 系统

相关材料对比(Comparison with Related Materials)

材料 主要优势 典型应用
硒化铜铟蒸发材料(CuInSe) 高吸收、直接带隙 薄膜光伏
硒化铜镓(CuGaSe) 带隙可调 光伏吸收层
硒化铜铟镓(CIGS) 效率高 高端薄膜电池
硒化镉(CdSe) 光电性能成熟 光电器件

常见问题(FAQ)

Q1:CuInSe 蒸发材料适合哪种沉积方式?
A:适用于热蒸发与电子束蒸发,电子束蒸发有利于多元素体系的速率控制。

Q2:CuInSe 的核心应用优势是什么?
A:直接带隙与高吸收系数,使其非常适合作为薄膜太阳能吸收层。

Q3:是否主要用于光伏应用?
A:是的,CuInSe₂ 是经典的 CIS 薄膜光伏材料体系。

Q4:化学计量比可以定制吗?
A:可以,可根据器件效率或研究需求微调 Cu/In/Se 比例。

Q5:膜层附着力如何?
A:在玻璃、Mo/玻璃、Si 等常见光伏与科研基底上具有良好附着性能。

Q6:是否适合连续蒸发或放大量产?
A:适合,材料体系成熟,蒸发行为稳定。

Q7:是否可用于多层或异质结构?
A:可以,常与缓冲层或窗口层材料组合形成多层结构。

Q8:科研中常见研究方向有哪些?
A:薄膜光伏效率提升、成分调控、缺陷工程与界面优化研究。

包装与交付(Packaging)

所有硒化铜铟蒸发材料在出厂前均经过成分与外观检测,并贴附唯一可追溯标签。产品采用真空密封、防潮、防震缓冲及出口级包装方案,确保在运输与储存过程中保持材料的高纯度、成分稳定性与使用可靠性

结论(Conclusion)

硒化铜铟蒸发材料(CuInSe)凭借其成熟的多元硫族化合物体系、优异的光吸收能力以及良好的成膜可控性,在薄膜光伏与光电功能薄膜领域持续发挥关键作用。对于需要制备高质量吸收层或开展相关光电研究的真空蒸发应用,CuInSe 是一类科研与工程价值兼具、技术路线清晰的核心蒸发材料选择。

如需了解更多技术参数或获取报价,请联系:sales@keyuematerials.com
