硅化镍蒸发材料通常采用高纯镍与高纯硅为原料，通过真空熔炼或受控反应合成工艺制备形成稳定的 Ni–Si 化合物相（常见为 NiSi，也可包含 Ni₂Si、NiSi₂ 等相，取决于化学计量比）。在原料制备、合成、加工与封装全过程中，严格控制氧、水分及痕量杂质含量，以确保蒸发过程中成分稳定、蒸发行为可预测以及薄膜电学性能的高度可重复性。
纯度等级：99.9%（3N）–99.99%（4N）
材料体系：Ni–Si（金属硅化物）
电学特性：低电阻率，稳定欧姆接触
热稳定性：适用于后续高温退火与工艺整合
成膜优势：化合物单源蒸发，有效避免多源共蒸发成分偏移

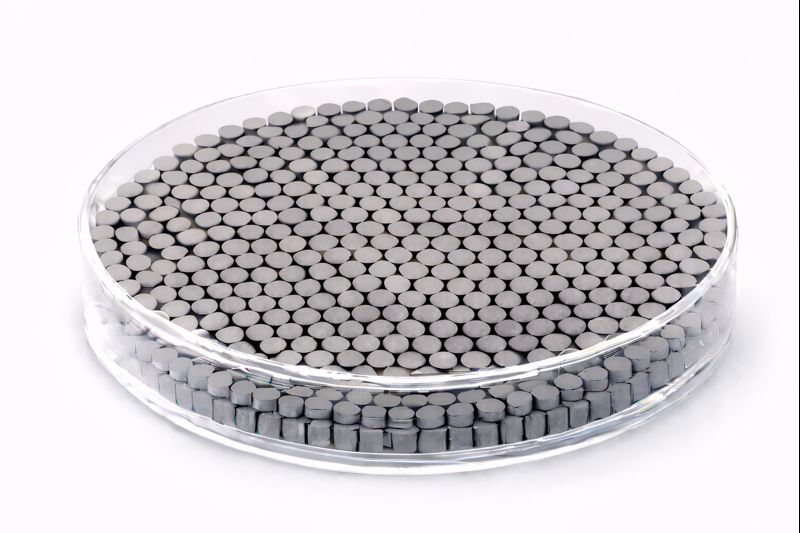

供货形态：颗粒、块状、压片或定制形态，适配钼舟、钨舟及电子束坩埚
通过调控蒸发速率、基底温度及后续退火条件，可获得致密均匀、界面清晰、电学性能稳定的 NiSi 薄膜。
硅化镍蒸发材料在半导体与微电子领域具有极为成熟和广泛的应用，包括：
CMOS 半导体器件：源极 / 漏极硅化接触层
集成电路（IC）制造：低电阻互连与接触材料
MEMS 器件：导电结构层与功能接触层
硅基功率器件：欧姆接触与界面调控
科研与实验室应用：金属硅化物相变与界面工程研究
| 参数 | 典型值 / 范围 | 重要性说明 |
|---|---|---|
| 材料体系 | Ni–Si | 决定导电与界面性能 |
| 纯度 | 99.9% – 99.99% | 降低杂质对电阻影响 |
| 主要相 | NiSi | CMOS 主流低电阻相 |
| 形态 | 颗粒 / 块状 / 压片 | 适配不同蒸发源 |
| 蒸发方式 | 热蒸发 / 电子束蒸发 | 兼容主流 PVD 系统 |
| 材料 | 主要优势 | 典型应用 |
|---|---|---|
| 硅化镍蒸发材料（NiSi） | 低电阻、CMOS 兼容 | 半导体接触层 |
| 硅化钴（CoSi₂） | 热稳定性高 | 高温器件 |
| 硅化钛（TiSi₂） | 工艺成熟 | 早期 CMOS |
| 硅化钨（WSi₂） | 高温稳定 | 栅极材料 |
Q1：NiSi 蒸发材料适合哪种沉积方式？
A：适用于真空热蒸发与电子束蒸发，电子束蒸发更利于高纯与速率控制。
Q2：NiSi 在半导体中主要起什么作用？
A：主要作为硅基器件中的低电阻欧姆接触层。
Q3：NiSi 与 Ni₂Si 或 NiSi₂ 有何区别？
A：NiSi 具有最低电阻率，是先进 CMOS 工艺中的主流硅化相。
Q4：是否需要后续退火？
A：通常需要，通过退火可进一步优化相结构与接触电阻。
Q5：膜层附着力如何？
A：在 Si、SiO₂、SOI 等硅基底上具有优异附着性能。
Q6：是否适合多层或复合结构？
A：适合，可与扩散阻挡层或金属互连层组合使用。
Q7：蒸发过程是否稳定？
A：在高真空与合理功率控制下，蒸发过程稳定、重复性好。
Q8：科研中常见研究方向有哪些？
A：低电阻接触、硅化物相变、界面工程与器件可靠性研究。
所有硅化镍蒸发材料在出厂前均经过成分与外观检测，并贴附唯一可追溯标签。产品采用真空密封、防潮、防震缓冲及出口级包装方案，确保在运输与储存过程中保持材料的高纯度、成分稳定性与使用可靠性。
硅化镍蒸发材料（NiSi）凭借其极低的电阻率、优异的热稳定性以及与硅基半导体工艺的高度兼容性，在现代微电子与 CMOS 制程中持续发挥关键作用。对于需要制备高质量欧姆接触层、开展硅化物与器件界面研究的真空蒸发应用，NiSi 是一类工程成熟度极高、应用不可替代的核心蒸发材料选择。
