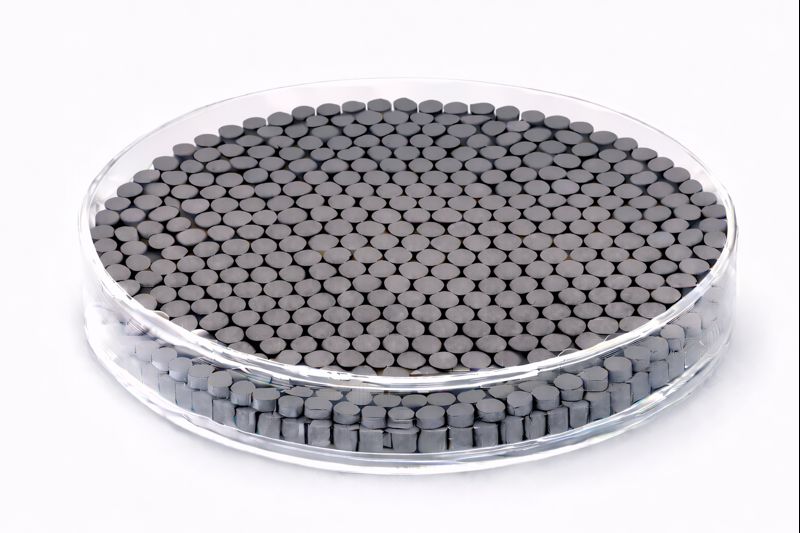

硅化铬蒸发材料(CrSi)

硅化铬蒸发材料(Chromium Silicide Evaporation Material,CrSi)是一种由铬(Cr)与硅(Si)组成的过渡金属硅化物蒸发材料,适用于真空热蒸发与电子束蒸发(E-beam Evaporation)等 PVD 薄膜沉积工艺。Cr–Si 体系以其良好的热稳定性、可控电阻率以及优异的耐氧化与耐扩散性能,在半导体工艺、功能薄膜与微电子器件中被广泛采用。

在需要薄膜兼顾稳定电学特性、耐高温工艺与长期可靠性的应用场景中,硅化铬是一类工程成熟、应用边界清晰的蒸发材料选择。

产品详情(Detailed Description)

硅化铬蒸发材料通常选用高纯铬与高纯硅为原料,通过真空熔炼或受控反应合成工艺制备形成稳定的 Cr–Si 化合物相(常见相包括 CrSi₂、Cr₅Si₃ 等,取决于化学计量比)。在原料制备、致密化处理、精密加工与封装全过程中,严格控制氧、水分及痕量杂质,确保蒸发过程中成分稳定、蒸发行为可预测、薄膜性能高度可重复

  • 纯度等级:99.9%(3N)–99.99%(4N)

  • 材料体系:Cr–Si(过渡金属硅化物)

  • 热稳定性:耐高温,适合后续退火与复杂工艺整合

  • 电学性能:电阻率稳定,温漂可控

  • 成膜优势:化合物单源蒸发,降低多源共蒸发导致的成分偏析

  • 供货形态:颗粒、块状、压片或定制形态,兼容钼舟、钨舟及电子束坩埚

通过调控蒸发速率、基底温度与后处理退火条件,可获得致密均匀、界面清晰、耐热耐蚀性能优良的 CrSi 薄膜。

应用领域(Applications)

硅化铬蒸发材料的典型应用包括:

  • 半导体制造:扩散阻挡层、功能导电层

  • 集成电路(IC)工艺:耐高温互连或接触材料

  • MEMS 与传感器:耐热导电结构层

  • 薄膜电阻与加热器:稳定电阻材料

  • 科研与实验室应用:硅化物相变、界面与扩散行为研究

技术参数(Technical Parameters)

参数 典型值 / 范围 重要性说明
材料体系 Cr–Si 决定热稳定与电学特性
纯度 99.9% – 99.99% 降低杂质引起的电阻漂移
主要相 CrSi₂ / Cr₅Si₃ 影响导电与耐温性能
形态 颗粒 / 块状 / 压片 适配不同蒸发源
蒸发方式 热蒸发 / 电子束蒸发 适合高熔点材料体系

相关材料对比(Comparison with Related Materials)

材料 主要优势 典型应用
硅化铬蒸发材料(CrSi) 耐高温、耐扩散 半导体功能层
硅化钽(TaSi) 极高热稳定 高端 IC
硅化钨(WSi₂) 热稳定性高 栅极材料
硅化镍(NiSi) 低电阻 CMOS 接触层

常见问题(FAQ)

Q1:CrSi 适合哪种沉积方式?
A:适用于电子束蒸发与高温热蒸发,电子束蒸发更利于高熔点材料的稳定沉积。

Q2:CrSi 的核心优势是什么?
A:良好的热稳定性、耐扩散性以及电阻率稳定,适合高可靠性应用。

Q3:是否需要后续退火?
A:视应用而定,退火可进一步优化相结构与电学性能。

Q4:膜层附着力如何?
A:在 Si、SiO₂、Si₃N₄ 等常见基底上具有良好附着性能。

Q5:是否适合多层或复合膜系?
A:适合,常作为扩散阻挡层或稳定中间层使用。

Q6:蒸发过程中是否容易成分偏移?
A:采用化合物单源蒸发,可有效降低成分偏移风险。

Q7:CrSi 薄膜的长期稳定性如何?
A:在高温与复杂工艺条件下仍保持良好稳定性。

Q8:科研中常见研究方向有哪些?
A:高温硅化物、扩散阻挡层、薄膜电阻与界面工程研究。

包装与交付(Packaging)

所有硅化铬蒸发材料在出厂前均经成分与外观检测,并贴附唯一可追溯标签。产品采用真空密封、防潮、防震缓冲与出口级包装,确保运输与储存过程中材料的高纯度、成分稳定性与使用可靠性

结论(Conclusion)

硅化铬蒸发材料(CrSi)凭借其稳定的电学性能、优异的热稳定性以及在半导体工艺中的可靠表现,在功能薄膜与微电子制造中具有持续价值。对于需要制备耐高温导电层、扩散阻挡层或开展硅化物材料研究的真空蒸发应用,CrSi 是一类工程可信度高、应用成熟的关键蒸发材料选择

如需了解更多技术参数或获取报价,请联系:sales@keyuematerials.com
