砷化锡蒸发材料（SnAs）

产品详情（Detailed Description）

砷化锡蒸发材料通常采用高纯锡与高纯砷为原料，通过真空合成或固相反应工艺制备形成稳定的 Sn–As 化合物相，并严格控制氧、碳等杂质含量，以确保材料纯度和蒸发过程中的成分一致性。

• 纯度等级：99.9%（3N）–99.99%（4N），适用于科研及高端薄膜沉积

• 材料体系：Sn–As（砷化物，近化学计量比 SnAs，可定制）

• 电学特性：电阻率与载流子特性可通过成分比例与沉积工艺调节

• 成膜一致性：化合物蒸发有助于维持薄膜成分稳定，降低多源共蒸发偏析风险

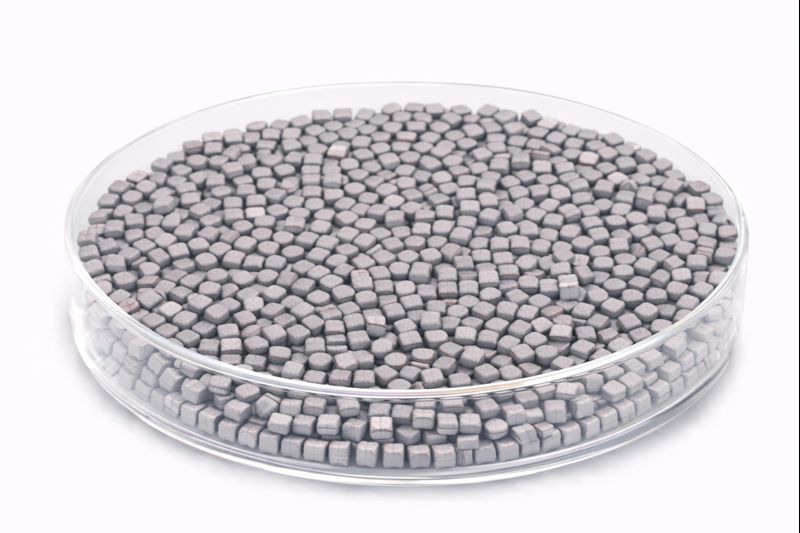

• 供货形态：颗粒、块状、片状或定制形态，兼容钨舟、钼舟及电子束坩埚等蒸发源

通过合理的材料设计与沉积参数优化，可获得致密、均匀且性能可重复的 SnAs 薄膜。

应用领域（Applications）

砷化锡蒸发材料在多个功能薄膜与半导体相关领域中具有典型应用，包括：

• 半导体薄膜沉积：功能化合物半导体层

• 电子与微电子器件：电阻调控层、功能电子薄膜

• 光电与传感器薄膜：功能响应与界面层

• 异质结构与多层薄膜：化合物中间层

• 科研与实验室应用：砷化物相结构、电学与输运性能研究

技术参数（Technical Parameters）

相关材料对比（Comparison with Related Materials）

常见问题（FAQ）

Q1：SnAs 蒸发材料适合哪种沉积方式？
A：适用于热蒸发和电子束蒸发，尤其适合砷化物化合物薄膜制备。

Q2：SnAs 薄膜的主要优势是什么？
A：化学计量稳定，电学性能可通过工艺进行调控。

Q3：材料成分或比例可以定制吗？
A：可以，可根据器件设计或研究需求定制 Sn/As 比例。

Q4：是否适合连续或批量蒸发？
A：适合，在合理工艺窗口内蒸发稳定、重复性良好。

Q5：是否存在成分偏析问题？
A：相较多源共蒸发，化合物蒸发更有利于保持薄膜成分一致性。

Q6：膜层附着力如何？
A：对玻璃、硅及多种基底具有良好附着性能。

Q7：是否可用于多层或异质结构？
A：可以，常作为功能化合物中间层或调控层使用。

Q8：科研中常见研究方向有哪些？
A：砷化物相稳定性、电输运行为及界面效应研究。

包装与交付（Packaging）

所有砷化锡蒸发材料在出厂前均经过成分、尺寸与外观检测，并贴附唯一可追溯标签。产品采用真空密封包装，配合防震缓冲材料与出口级包装方案，确保在运输与储存过程中保持高纯度与稳定性能。

结论（Conclusion）

砷化锡蒸发材料（SnAs）凭借其稳定的化学计量、可调的电学特性以及良好的成膜一致性，在功能半导体薄膜与砷化物材料研究中具有重要价值。对于需要成分稳定、性能可控及高重复性沉积的真空蒸发应用，SnAs 是一种以科研与功能探索为核心的可靠蒸发材料选择。

如需了解更多技术参数或获取报价，请联系：sales@keyuematerials.com
