砷化锌蒸发材料通常采用高纯锌与高纯砷为原料，通过真空合成或固相反应工艺制备形成稳定的 Zn–As 化合物相，并对氧、碳等杂质进行严格控制，以保证材料纯度和蒸发过程的一致性。
纯度等级：99.9%（3N）–99.99%（4N），适用于科研及高端薄膜沉积
材料体系：Zn–As（砷化物，近化学计量比 ZnAs，可定制）
电学特性：电阻率与载流子特性可通过成分与工艺调节
成膜一致性：化合物蒸发有助于维持薄膜成分稳定，降低多源共蒸发偏析风险

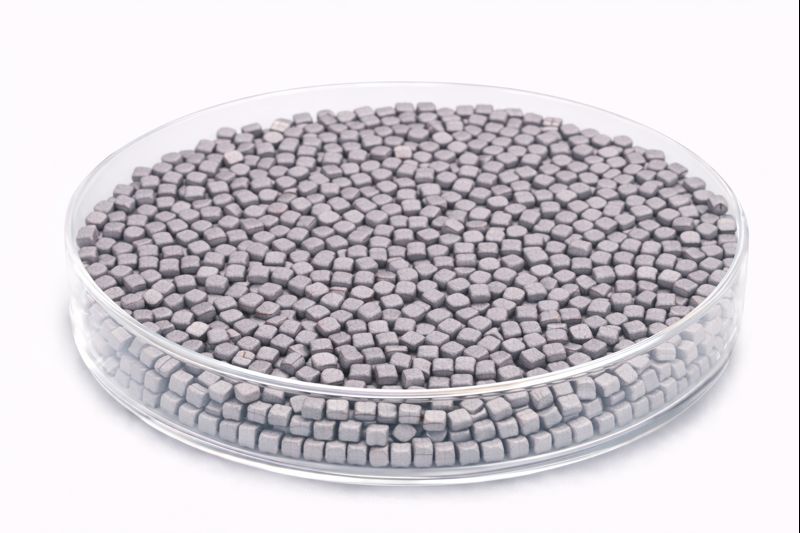

供货形态：颗粒、块状、片状或定制形态，适配钨舟、钼舟及电子束坩埚等多种蒸发源
通过合理的材料设计与沉积参数控制，可获得致密、均匀且性能可重复的 ZnAs 薄膜。
砷化锌蒸发材料在多个半导体与功能薄膜领域中具有典型应用，包括：
半导体薄膜沉积：Ⅱ–Ⅴ 族化合物半导体薄膜
电子与微电子器件：功能半导体层、电阻调控薄膜
光电与传感器薄膜：功能响应层
异质结构与多层薄膜：化合物中间层
科研与实验室应用：砷化物相结构、电学与输运性能研究
| 参数 | 典型值 / 范围 | 重要性说明 |
|---|---|---|
| 材料体系 | Zn–As（砷化物） | 决定半导体与电学特性 |
| 纯度 | 99.9% – 99.99% | 影响薄膜缺陷与稳定性 |
| 形态 | 颗粒 / 块状 / 片状 | 适配不同蒸发源 |
| 尺寸范围 | 1 – 10 mm（颗粒）或定制 | 影响蒸发速率与均匀性 |
| 蒸发方式 | 热蒸发 / 电子束蒸发 | 兼容主流 PVD 系统 |
| 材料 | 主要优势 | 典型应用 |
|---|---|---|
| 砷化锌蒸发材料（ZnAs） | 成分稳定、电学可调 | 功能半导体薄膜 |
| 砷化镓（GaAs） | 工艺成熟 | 光电与高速器件 |
| 锑化锌（ZnSb） | 热电性能 | 热电与功能薄膜 |
| 碲化锌（ZnTe） | 光学性能好 | 光电与显示薄膜 |
Q1：ZnAs 蒸发材料适合哪种沉积方式？
A：适用于热蒸发和电子束蒸发，尤其适合砷化物薄膜制备。
Q2：ZnAs 薄膜的主要优势是什么？
A：化学计量稳定，电学与半导体性能可调。
Q3：材料成分可以定制吗？
A：可以，可根据器件或研究需求定制 Zn/As 比例。
Q4：是否适合连续或批量蒸发？
A：适合，在合理工艺条件下蒸发稳定、重复性良好。
Q5：与多源共蒸发相比有何优势？
A：化合物蒸发更有利于薄膜成分一致性控制。
Q6：膜层附着力如何？
A：对玻璃、硅及多种基底具有良好附着性能。
Q7：是否可用于多层或异质结构？
A：可以，常作为功能化合物中间层使用。
Q8：科研中常见研究方向有哪些？
A：砷化物能带结构、载流子输运及界面效应研究。
所有砷化锌蒸发材料在出厂前均经过成分、尺寸与外观检测，并贴附唯一可追溯标签。产品采用真空密封包装，配合防震缓冲材料与出口级包装方案，确保在运输与储存过程中保持高纯度与稳定性能。
砷化锌蒸发材料（ZnAs）凭借其稳定的化学计量、可调的电学特性以及成熟的化合物蒸发工艺表现，在功能半导体薄膜与科研级材料研究中展现出重要价值。对于需要成分稳定、性能可控及高重复性沉积的真空蒸发应用，ZnAs 是一种兼顾研究深度与工程潜力的优选蒸发材料。
