氮化钒(Vanadium Nitride,VN)是一种典型的过渡金属氮化物材料,具有高硬度、优异的耐磨性、良好的导电性和热稳定性。VN 同时兼具陶瓷与金属材料特性,在耐磨涂层、功能薄膜、电极材料以及先进材料研究领域中具有重要应用价值。
作为溅射靶材,氮化钒能够在磁控溅射条件下沉积出致密、均匀、附着力强的薄膜,适用于 DC 或 RF 磁控溅射 工艺,广泛应用于科研级薄膜制备及工业表面工程。
氮化钒靶材采用高纯钒源与氮化工艺制备,并通过真空烧结、热压或热等静压(HIP)工艺实现高致密度与成分均匀性。
化学式: VN
晶体结构: NaCl 型立方结构
纯度: 99.5% – 99.99%(2N5–4N,可定制)
密度: ≥95% 理论密度
尺寸: Ø25 – Ø300 mm(支持矩形靶定制)
厚度: 3 – 6 mm(可定制薄靶或加厚靶)
制造工艺: Vacuum Sintering / Hot Pressing / HIP
背板选项: Cu / Ti / Mo(支持铟焊)

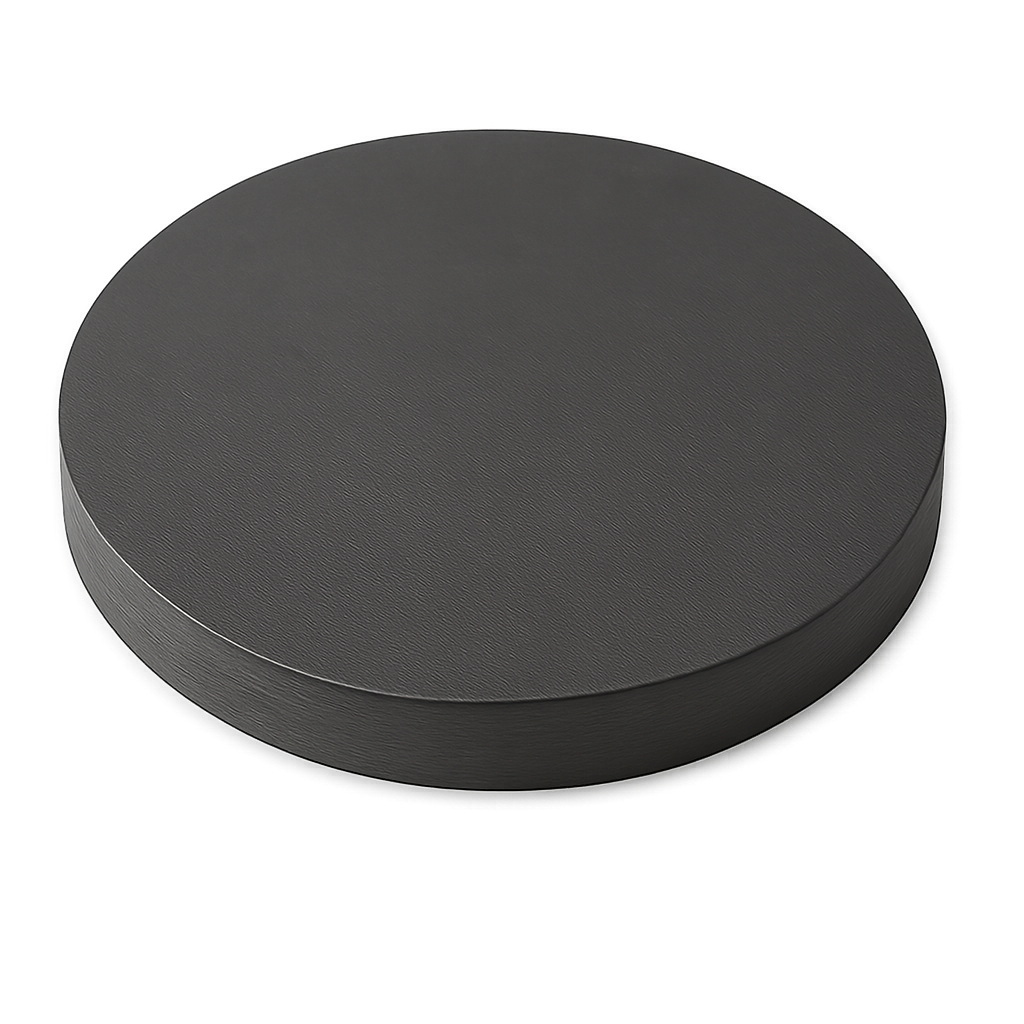

外观: 深灰至黑色致密陶瓷金属光泽表面
高致密 VN 靶材可有效降低溅射颗粒,提高薄膜均匀性与工艺稳定性。
工具与模具耐磨涂层
高摩擦工况表面强化层
工业零部件防护涂层
导电耐磨薄膜
功能电极层
电子器件界面层
超级电容器电极材料(VN 具有优异电化学性能)
电化学储能薄膜研究
新型氮化物功能材料
与 TiN、CrN、VN 等氮化物多层结构
耐磨 + 导电复合涂层设计
| 参数 | 典型范围 | 重要性说明 |
|---|---|---|
| 纯度 | 99.5%–99.99% | 纯度越高,薄膜性能越稳定 |
| 密度 | ≥95% TD | 高致密性降低颗粒生成 |
| 尺寸 | Ø25–Ø300 mm | 适配主流溅射设备 |
| 厚度 | 3–6 mm | 可定制 |
| 熔点 | ~2050 °C | 适合高温沉积 |
| 硬度 | 高(HV > 2000) | 优异耐磨性能 |
| 电导性 | 良好 | 可用于导电耐磨薄膜 |
| 背板 | Cu / Ti / Mo | 提升散热与结构稳定性 |
| 材料 | 主要优势 | 典型应用 |
|---|---|---|
| VN | 导电 + 耐磨 | 功能薄膜、电极 |
| TiN | 高硬度、装饰性 | 工具涂层 |
| CrN | 抗腐蚀性强 | 防护涂层 |
| ZrN | 高温稳定 | 装饰与防护 |
| NbN | 超导/高硬度 | 电子与科研 |
VN 靶材适合 DC 还是 RF 溅射?
VN 具有导电性,DC 与 RF 均可使用。
VN 薄膜的主要优势是什么?
同时具备高硬度、耐磨性与良好导电性能。
是否可提供高致密 HIP 靶材?
可以,适用于高功率溅射工艺。
是否支持共溅射?
支持,与 Ti、Cr、N 等材料广泛用于复合薄膜。
VN 是否适用于能源材料研究?
是,VN 是研究型超级电容器电极的常见材料之一。
真空密封包装
干燥剂防潮保护
防震泡棉固定
出口级木箱运输
随附 COA 与批次追溯编号
氮化钒靶材(VN)凭借其高硬度、优异耐磨性、良好导电性能与热稳定性,在耐磨涂层、功能薄膜、电子材料及能源研究中具有广泛应用前景。高纯、高致密 VN 靶材可显著提升薄膜一致性与可靠性,是科研与工业溅射应用的理想选择。
📧 如需技术参数、报价或定制服务,请联系:
sales@keyuematerials.com
