氧化锑锡蒸发材料（SbSnO）

产品详情（Detailed Description）

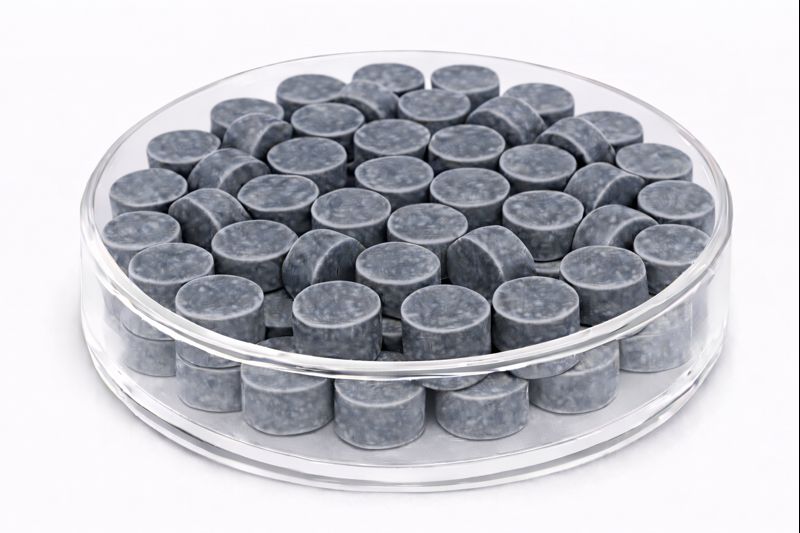

氧化锑锡蒸发材料通常以 Sb 掺杂 SnO₂（ATO） 为稳定体系，由高纯 SnO₂ 与 Sb₂O₃ / Sb₂O₅ 按精确比例固相合成，经高温烧结与致密化处理制备，确保相组成均匀、杂质含量低，适用于电子束蒸发与高真空热蒸发。

• 典型化学组成：SbSnO（Sb 掺杂 SnO₂，ATO）

• Sb 掺杂范围：常见 5–10 wt%（可定制）

• 纯度范围：99.9% – 99.99%（3N–4N）

• 材料形态：块状、颗粒状、定制尺寸

• 制造工艺：固相合成 → 高温烧结 → 成形

高品质 SbSnO 蒸发材料可有效：

• 提升薄膜电导率并保持高透光性；

• 改善薄膜均匀性与表面质量；

• 降低蒸发过程中的成分偏析；

• 满足透明导电层对稳定性与可重复性的要求。

应用领域（Applications）

• 透明导电薄膜（TCO）：透明电极、功能导电层

• 光电器件：太阳能电池、光电探测器

• 显示与触控：透明导电与抗静电涂层

• 建筑与汽车玻璃：功能镀膜、抗静电层

• 科研实验：掺杂氧化物导电机理研究

技术参数（Technical Parameters）

相关材料对比（Comparison with Related Materials）

常见问题（FAQ — 聚焦应用）

Q1：SbSnO 与 ATO 是否等同？
A：是的，工程中通常指 Sb 掺杂 SnO₂（ATO）。

Q2：Sb 掺杂量对性能有何影响？
A：掺杂量直接影响载流子浓度与电阻率，需结合应用优化。

Q3：适合哪种蒸发方式？
A：适用于电子束蒸发与高真空热蒸发。

Q4：沉积过程中需要控制氧分压吗？
A：需要，氧分压影响薄膜电导与透明性平衡。

Q5：是否可替代 ITO？
A：在部分应用中可作为成本与稳定性优势的替代方案。

Q6：薄膜透明度如何？
A：在可见光区具有较高透过率，适合透明电极。

Q7：是否适合大面积镀膜？
A：适合，常用于玻璃与功能涂层。

Q8：颗粒尺寸会影响蒸发稳定性吗？
A：会，均匀颗粒有助于稳定蒸发速率。

Q9：是否支持定制掺杂比例？
A：支持，可根据电阻率与透光需求定制。

Q10：是否可提供其他 TCO 材料？
A：可提供 ITO、AZO、GZO 等蒸发材料。

包装与交付（Packaging）

所有氧化锑锡蒸发材料（SbSnO / ATO）在出厂前均经过严格质量检测并建立批次追溯体系。产品采用真空密封、防震缓冲与出口级包装，确保运输与储存过程中材料纯度、成分与蒸发性能稳定。

结论（Conclusion）

氧化锑锡蒸发材料（SbSnO / ATO）凭借其良好的透明导电性能、稳定的化学特性与成熟的工艺适配性，在透明电极与功能导电薄膜领域中具有重要应用价值。对于需要在导电性、透明度与成本之间取得平衡的薄膜沉积应用，SbSnO 是一种成熟、可靠且工程与科研潜力兼具的蒸发材料选择。
