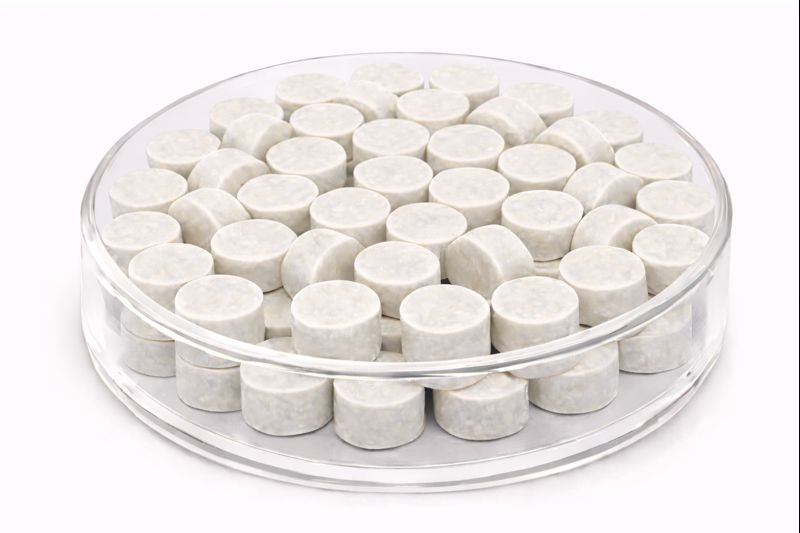

氧化铪蒸发材料(HfO₂)

氧化铪蒸发材料(Hafnium Oxide Evaporation Material,HfO₂)是一种高介电常数(High-k)氧化物蒸发材料,在先进半导体器件、光学薄膜、高可靠绝缘层及前沿科研领域中具有核心地位。
HfO₂ 以其极高的热稳定性、优异的化学惰性以及远高于 SiO₂ 的介电常数,成为先进 CMOS 器件中替代传统二氧化硅的关键材料之一,同时在高端光学与功能薄膜领域被广泛采用。

在真空蒸发与 PVD 工艺中,高纯氧化铪蒸发材料能够实现蒸发过程稳定、薄膜致密、界面质量优异的沉积效果,是科研级与量产级薄膜制程中的成熟材料。

产品详情(Detailed Description)

氧化铪蒸发材料以 HfO₂ 为稳定相,采用高纯铪金属经受控氧化、高温煅烧与致密化烧结工艺制备,确保材料高致密度、低杂质含量和稳定的蒸发行为,适用于电子束蒸发与高温热蒸发工艺。

  • 化学组成:HfO₂

  • 纯度范围:99.9% – 99.99%(3N–4N)

  • 材料形态:块状、颗粒状、定制尺寸

  • 制造工艺:受控氧化 → 高温煅烧 → 致密化烧结

  • 结构特性:单斜相(常温稳定)

高品质 HfO₂ 蒸发材料可有效:

  • 构建高介电常数绝缘层,降低器件漏电;

  • 提升薄膜的致密度与界面平整性;

  • 增强薄膜在高温与高电场下的稳定性;

  • 满足先进制程对薄膜一致性与可靠性的严格要求。

应用领域(Applications)

  • 半导体器件:High-k 栅介质、绝缘层、界面工程

  • 光学镀膜:高折射率层、反射与增透结构

  • 存储与逻辑器件:DRAM、FinFET、先进 CMOS

  • 功能氧化物薄膜:铁电 HfO₂ 相关研究

  • 科研实验:高介电与相变氧化物研究

技术参数(Technical Parameters)

参数 典型值 / 范围 重要性说明
化学组成 HfO₂ 决定介电与热稳定性能
纯度 99.9% – 99.99% 减少界面缺陷与漏电
介电常数(k) ~20–25 高于 SiO₂
熔点 ~2812 °C 适合高温蒸发
适用工艺 电子束蒸发 / 热蒸发 高熔点氧化物常用
包装方式 真空密封 防止吸湿与污染

相关材料对比(Comparison with Related Materials)

材料 主要优势 典型应用
氧化铪(HfO₂) High-k、热稳定性极高 栅介质、光学薄膜
氧化锆(ZrO₂) 高 k 值、成本较低 结构与介电层
氧化铝(Al₂O₃) 成熟稳定 绝缘与缓冲层
氧化钛(TiO₂) 高折射率 光学薄膜

常见问题(FAQ — 聚焦应用)

Q1:HfO₂ 为什么被称为 High-k 材料?
A:其介电常数远高于 SiO₂,可在更薄厚度下实现相同电容。

Q2:氧化铪适合哪种蒸发方式?
A:非常适合电子束蒸发,也可用于高温热蒸发。

Q3:沉积过程中需要控制氧分压吗?
A:建议控制,以保证薄膜化学计量与介电性能稳定。

Q4:HfO₂ 是否用于先进半导体制程?
A:是的,是先进 CMOS 栅介质的核心材料之一。

Q5:是否适合光学镀膜?
A:适合,具有较高折射率和优良光学稳定性。

Q6:颗粒尺寸会影响蒸发稳定性吗?
A:会,均匀颗粒有助于获得稳定蒸发速率。

Q7:是否适合科研级实验?
A:非常适合,是高介电与铁电氧化物研究中的常用材料。

Q8:材料如何储存?
A:建议真空密封、干燥保存,避免吸湿。

Q9:是否支持定制规格?
A:支持,可根据蒸发源与设备需求定制。

Q10:是否可提供相关复合材料?
A:可提供 ZrO₂、Al₂O₃ 及掺杂 HfO₂ 体系。

包装与交付(Packaging)

所有氧化铪蒸发材料(HfO₂)在出厂前均经过严格质量检测并建立完整批次追溯体系。产品采用真空密封、防震缓冲与出口级包装,确保运输与储存过程中材料纯度、相结构与蒸发性能稳定。

结论(Conclusion)

氧化铪蒸发材料(HfO₂)凭借其卓越的高介电性能、极高的热稳定性与成熟的工艺适配性,在先进半导体、光学薄膜及功能氧化物研究领域中占据不可替代的关键位置。对于需要高可靠绝缘层、精确界面控制与长期稳定沉积表现的薄膜应用,HfO₂ 是一种成熟、可靠且工程与科研价值兼具的蒸发材料选择。
