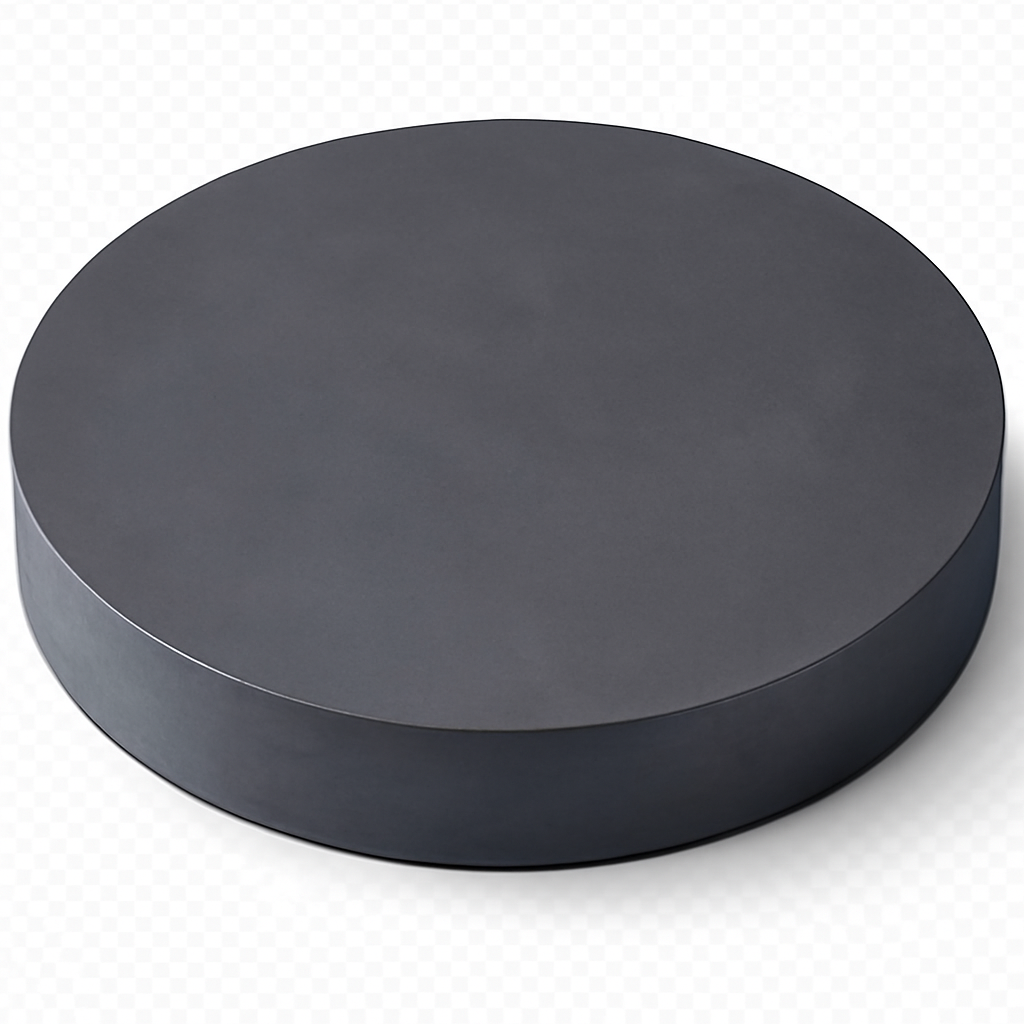

氧化铟铁靶材(InFeO)是一种重要的金属氧化物材料,广泛应用于光电、气敏材料、催化反应及能源领域。氧化铟铁靶材具有良好的化学稳定性、热稳定性和优异的电学性能,适用于薄膜沉积、传感器、电子器件等高端应用。作为透明导电氧化物(TCO),InFeO 具有较低的电阻率和较高的透光性,在光电设备、气敏传感器、透明导电膜等方面具有重要的应用价值。
氧化铟铁靶材可提供优质的薄膜,特别适用于气体传感器、光电器件和高温薄膜沉积应用。
苏州科跃材料科技有限公司提供的氧化铟铁靶材(InFeO)采用高纯度的铟和铁金属原料,通过冷等静压(CIP)、热等静压(HIP)或高温烧结(Hot Pressing)工艺制备而成,确保靶材具有高纯度、均匀的颗粒分布和优异的溅射性能。我们的氧化铟铁靶材适用于气敏材料、光电器件、电池材料等领域,能够提供高质量的薄膜,满足多种高端应用需求。
常规规格:
纯度(Purity):99.9%(3N)– 99.99%(4N)
尺寸(Size):直径 25–300 mm,厚度 3–6 mm(可定制)
密度(Density):≥ 98% 理论密度(T.D.)
工艺(Process):CIP 成型 + 热压烧结(Hot Pressing)/ HIP 致密化
背板结合(Bonding):Cu / Ti / Mo 背板,铟焊(In Bonding)
高纯度材料 → 提供高质量薄膜,减少杂质污染
优异的热稳定性 → 能承受高温溅射和薄膜沉积
良好的化学稳定性 → 在多种环境下保持稳定
均匀微观结构 → 保证薄膜的稳定性和电学性能
氧化铟铁靶材广泛应用于以下领域:
气敏传感器:用于气体传感器、环境监测传感器等
电子薄膜:用于半导体器件、集成电路、薄膜电容等
透明导电膜(TCO):用于薄膜太阳能电池、触摸屏透明电极、光学薄膜等
光电器件:用于光电探测器、显示器、LED、OLED等
高温薄膜:适用于高温环境中的薄膜保护层或绝缘层
催化材料:用于催化反应和环保材料的薄膜制备
| 参数 | 典型值 / 范围 | 说明 |
|---|---|---|
| 纯度 | 99.9% – 99.99% | 高纯度保证薄膜质量 |
| 密度 | ≥ 98% T.D. | 提升薄膜稳定性 |
| 尺寸 | 直径 25–300 mm | 适配多种溅射系统 |
| 厚度 | 3–6 mm | 可根据需求定制 |
| 背板结合 | Cu / Ti / Mo / In | 提升散热与稳定性 |
| 材料 | 主要优势 | 典型应用 |
|---|---|---|
| InFeO | 良好的透明导电性和热稳定性 | 气敏传感器、透明导电膜、光电器件 |
| SnO₂ | 优良的透明导电性 | 透明导电膜、气敏传感器 |
| ZnO | 环保、透明导电性良好 | 透明导电膜、气敏传感器 |
| TiO₂ | 高折射率、光学稳定性 | 光学薄膜、催化材料 |
| 问题 | 答案 |
|---|---|
| InFeO 靶材适用于哪些溅射方法? | InFeO 靶材适用于 RF 磁控溅射和 DC 溅射。 |
| 氧化铟铁靶材的主要用途有哪些? | 主要用于气敏传感器、透明导电膜和光电器件等领域。 |
| 该靶材的电导率如何? | 氧化铟铁靶材具有较低的电阻率,适合高效透明导电膜的制备。 |
| 是否适用于柔性基板? | 是的,氧化铟铁薄膜适用于柔性基板的应用。 |
| 该靶材的透光率如何? | InFeO 薄膜具有较高的光学透过率,适合光电应用。 |
| 是否提供背板结合选项? | 是的,氧化铟铁靶材可选择铜(Cu)、钛(Ti)或铟焊(In)背板。 |
| 是否提供定制规格? | 可以,提供定制尺寸、厚度和背板选项,满足不同溅射需求。 |
每个靶材都采用真空密封包装
防震泡沫保护,确保运输安全
出口级木箱包装,适合长途运输
每个靶材附带唯一批次号和质量检测报告
氧化铟铁靶材(InFeO)凭借其良好的热稳定性、化学稳定性和透明导电性,广泛应用于气敏传感器、光电器件和透明导电膜等领域。苏州科跃材料科技有限公司提供高纯度、高密度、多规格定制的氧化铟铁靶材,满足各类工业和科研需求。
