一、引言：从基础陶瓷到先进半导体材料
随着半导体器件不断向更高集成度、更小特征尺寸发展，材料体系正从传统SiO₂逐步向高性能介质材料演进。在这一过程中，高纯氧化铝粉（High Purity Alumina Powder, Al₂O₃）凭借其优异的电学性能、界面稳定性及工艺适配性，成为ALD、PVD、CVD等薄膜沉积技术中的关键基础材料之一。
尤其是在逻辑芯片、功率器件（SiC、GaN）、MEMS及先进封装领域，高纯氧化铝不仅用于薄膜形成，还广泛应用于靶材制备、陶瓷基底以及保护涂层，构建完整的材料生态体系。
二、高纯氧化铝粉的关键技术特性
1. 超高纯度带来的低缺陷特性
半导体级氧化铝通常要求≥99.99%（4N）甚至更高（5N）。杂质（如Na、Fe、Si、Ca）会显著影响薄膜性能：
- 引入电荷陷阱 → 增加漏电流
- 形成局部缺陷 → 降低击穿电压
- 影响界面态密度（Dit）
👉 在先进节点（<10 nm）中，这类影响尤为明显
2. 介电性能与高k优势
氧化铝的介电常数（k≈8–10）高于SiO₂（k≈3.9），同时具有：
- 高击穿电场（~7–9 MV/cm）
- 低介电损耗
- 良好的界面稳定性
👉 适合：
- MOS结构栅介质
- 电容器介质层
- 高频器件绝缘层
3. 热稳定性与相结构稳定
- 熔点约2050°C
- α-Al₂O₃在高温下结构稳定
- γ相在低温沉积中更具活性
👉 不同晶型在沉积过程中影响如下：
| 晶型 | 特性 | 对薄膜影响 |
|---|---|---|
| α-Al₂O₃ | 致密、稳定 | 高温稳定薄膜 |
| γ-Al₂O₃ | 多孔、高活性 | 提高成核速率 |
| 非晶态 | 均匀性好 | 低缺陷薄膜 |
4. 表面化学与界面兼容性
Al₂O₃与Si、GaN、SiC等基底具有良好界面匹配性：
- 低界面反应
- 低应力
- 良好附着力
👉 对于高可靠性器件至关重要
三、从粉体到薄膜：材料形态转化路径
高纯氧化铝粉并非直接用于沉积，而是通过以下路径参与薄膜形成：
路径一：粉体 → 靶材 → 溅射薄膜（PVD）
- 高纯粉体
- 热压 / HIP烧结 → 高致密靶材
- 磁控溅射 → Al₂O₃薄膜
👉 关键点：
- 粉体粒径均匀性决定靶材致密度
- 低孔隙率 → 稳定溅射 → 薄膜均匀
路径二：粉体 → 前驱体 → ALD薄膜
粉体用于：
- 合成有机铝前驱体（如TMA）
- 或作为ALD反应源材料
👉 ALD特点：
- 原子级厚度控制
- 极高覆盖性（适合3D结构）
路径三：粉体 → 溶胶 → 涂层 / 薄膜
用于：
- 溶胶-凝胶法（Sol-Gel）
- 旋涂 / 浸涂
👉 优势：
- 成本低
- 可制备大面积薄膜
四、在主流薄膜沉积技术中的应用

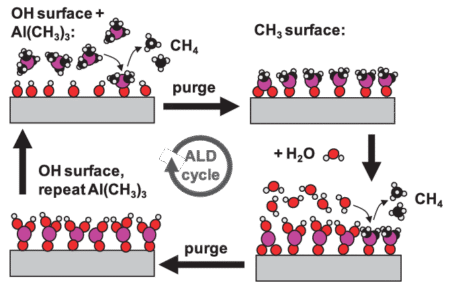

1. 原子层沉积（ALD）：纳米级精度控制
Al₂O₃是ALD中最成熟、应用最广的材料之一。
典型反应：
TMA + H₂O → Al₂O₃ + CH₄
薄膜特性：
- 厚度控制精度：±1 Å
- 极低针孔密度
- 高均匀性（>95%）
应用场景：
- FinFET栅介质
- 柔性OLED封装
- 钝化层（GaN HEMT）
👉 高纯材料可显著降低界面缺陷
2. 磁控溅射（PVD）：工业主流工艺
通过Al₂O₃靶材沉积薄膜：
特点：
- 成膜速率高
- 工艺稳定
- 适合大面积沉积
应用：
- 光学镀膜（AR膜、滤光片）
- 绝缘层
- 防护涂层
👉 靶材性能关键依赖粉体质量
3. 化学气相沉积（CVD）
在高温环境中形成致密薄膜：
应用：
- 介电层
- 扩散阻挡层
- 封装保护层
五、典型半导体应用解析（深入）
1. 高k栅介质（CMOS器件）
Al₂O₃作为中等k材料：
- 减少漏电流
- 提高器件可靠性
- 与HfO₂形成复合结构
👉 常见结构：Al₂O₃/HfO₂叠层
2. GaN / SiC器件钝化层
作用：
- 抑制表面态
- 提高击穿电压
- 降低电流崩塌
👉 对高频、高功率器件至关重要
3. DRAM与电容器
用于：
- 电容介质层
- 提高电容密度
4. 先进封装（Advanced Packaging）
- 防潮阻隔层
- 绝缘层
- 应力缓冲层
5. MEMS与传感器
- 结构层
- 电绝缘层
- 生物兼容涂层
六、关键粉体参数对薄膜性能的影响（核心采购逻辑）
| 参数 | 推荐范围 | 对薄膜影响 |
|---|---|---|
| 纯度 | ≥99.99% | 降低缺陷、提升绝缘 |
| 粒径 | 50 nm – 1 μm | 控制致密性 |
| 比表面积 | 高 | 提高反应活性 |
| 团聚度 | 低 | 保证均匀性 |
| 烧结活性 | 高 | 提高靶材密度 |
👉 一句话总结：
粉体质量 = 靶材质量 = 薄膜性能
七、与其他薄膜材料对比（决策参考）
| 材料 | 优势 | 适用场景 |
|---|---|---|
| Al₂O₃ | 稳定、成本低 | 通用绝缘 |
| HfO₂ | 高k | 高端逻辑芯片 |
| SiO₂ | 成熟 | 传统工艺 |
| AlN | 高导热 | 功率器件 |
八、行业发展趋势与技术挑战
发展方向：
- 超高纯度（5N+）
- 原子级薄膜控制
- 多层复合结构
技术挑战：
- 粉体纳米化与分散
- 薄膜应力控制
- 界面缺陷降低
九、结论
高纯氧化铝粉不仅是传统陶瓷材料，更是现代半导体与薄膜沉积技术中的关键基础材料。从ALD到PVD，从栅介质到封装保护，其在多个关键工艺环节中发挥不可替代的作用。
随着先进制程不断推进，对材料纯度、粒径分布及界面控制能力的要求将持续提升。选择高质量氧化铝粉，将直接决定薄膜性能、器件稳定性及最终产品的可靠性。
