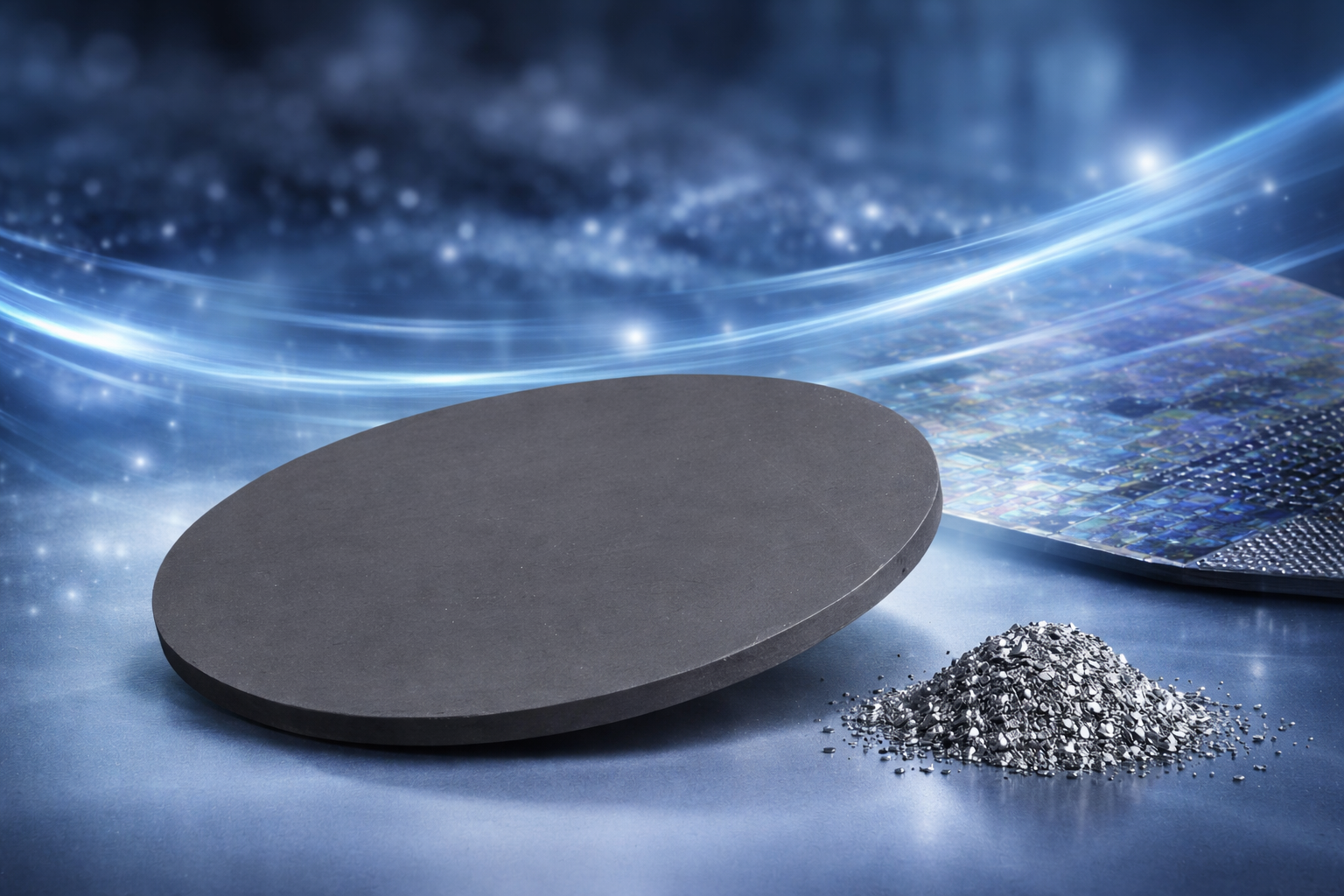

金锡靶材（AuSn Sputtering Target）是一类典型的贵金属合金溅射靶材，最常见成分为 Au80Sn20（质量分数），对应共晶体系，熔点约 280 °C。由于其在润湿性、化学稳定性、可靠互连和可控熔融特性方面具有不可替代的优势，AuSn 靶材被广泛用于微电子、光电器件、MEMS 与先进封装领域，尤其适合高可靠性、高一致性的薄膜沉积应用。
一、微电子与半导体封装（核心应用）
在半导体与微电子封装领域，AuSn 靶材主要用于制备共晶焊料薄膜，是高端芯片互连体系中的关键材料。
典型应用包括：
- 芯片与基板（Si / SiC / GaAs / AlN）之间的金属互连
- 激光二极管（LD）、功率器件的芯片贴装
- 倒装焊（Flip-Chip）或共晶键合（Eutectic Bonding）
关键价值：
- 共晶成分稳定，熔点固定，适合精密热工艺
- 薄膜成分均匀，避免传统焊片成分偏析
- 焊接界面致密，空洞率低，长期可靠性高
相比电镀或焊片方式，磁控溅射 AuSn 薄膜在厚度、成分和重复性方面更具优势，尤其适合科研线和小批量高端封装。
二、光电器件与激光封装
AuSn 靶材在光电领域的应用高度集中，尤其在高功率、高稳定性器件中几乎是标准配置。
主要应用场景：
- 半导体激光器（LD）芯片封装
- VCSEL、DFB 激光器芯片焊接
- 红外探测器、光通信器件封装
为什么选择 AuSn：
- 与 Au、Ni、Pt 等电极金属高度兼容
- 焊层导热性能优异，有利于器件散热
- 无铅体系，满足高端与特殊应用规范
在这些应用中，AuSn 薄膜通常通过溅射直接沉积在载板或芯片焊盘上，实现可控厚度的精密焊料层。
三、MEMS 与微系统器件封装
在 MEMS 和微系统器件中，AuSn 靶材更多用于**晶圆级封装（Wafer-Level Packaging, WLP）**与气密封装。
典型用途：
- MEMS 传感器（压力、惯性、红外）腔体密封
- 微机械结构的金属键合层
- 真空或惰性气体封装结构
技术优势：
- AuSn 薄膜可实现低应力、高一致性焊层
- 气密性好，适合长期稳定工作的微器件
- 可与硅、玻璃、陶瓷等多种基底配合使用
相比玻璃釉或有机胶，AuSn 薄膜在可靠性和环境适应性方面具有明显优势。
四、先进封装与异质集成
随着先进封装和异质集成技术的发展，AuSn 靶材在以下方向中的应用不断增加：
- Chiplet 架构中的高可靠金属互连
- 光电–电子异质集成封装
- SiP / MCM 多芯片模块中的局部焊料层
通过溅射方式沉积 AuSn 合金膜，可以在微米甚至纳米尺度实现精准的焊料设计，满足复杂封装结构对热、电、机械性能的综合要求。
五、科研与新型薄膜研究
在科研机构和实验室中，AuSn 靶材也常用于以下研究方向：
- 金–锡合金薄膜相变与扩散行为研究
- 贵金属合金焊料的界面反应机理
- 新型低温键合与真空封装技术探索
磁控溅射方式使研究人员能够精确控制 Sn 含量、膜厚和微结构，这在基础研究和新工艺开发中尤为重要。
六、典型应用总结（按行业）
| 行业领域 | 具体应用 |
|---|---|
| 半导体 | 共晶焊料薄膜、芯片互连、功率器件封装 |
| 光电器件 | 激光二极管、VCSEL、红外探测器封装 |
| MEMS | 晶圆级封装、气密封装、传感器腔体 |
| 先进封装 | Chiplet、SiP、异质集成 |
| 科研 | 合金薄膜、焊接机理、界面研究 |
结语
金锡靶材（AuSn）并非通用型溅射材料，而是高度应用导向的高价值靶材。其核心优势在于：
- 成分稳定、共晶特性明确
- 适合高可靠性、精密封装工艺
- 在微电子、光电和 MEMS 领域具有不可替代性
在对薄膜成分一致性、焊接可靠性和长期稳定性要求极高的应用中，AuSn 溅射靶材已成为行业内成熟且被广泛验证的解决方案。
