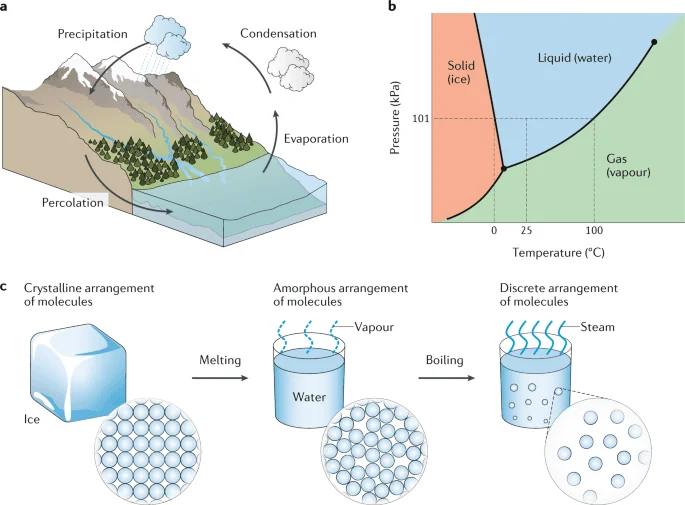

蒸发工艺是薄膜沉积中至关重要的一项技术，尤其广泛应用于各种电子束蒸发（Electron Beam Evaporation）工艺中。该方法通过将固体材料转化为气态，然后使其在基底表面冷凝，形成一层薄膜。理解材料从固态到气态的转变机制，对于确保薄膜的均匀性和质量至关重要。
在电子束蒸发中，聚焦的电子束被引向蒸发材料，包括金属蒸发材料、氧化物蒸发材料、化合物蒸发材料或合金蒸发材料。电子束能量使材料温度上升至其熔点甚至更高，从而高效蒸发。材料的选择极为关键，不同材料在蒸发过程中表现出的特性不同，直接影响最终薄膜的性能。
影响蒸发过程的关键因素包括温度、真空度和材料特性。温度是决定性因素之一；温度越高，蒸发速率通常越快。同时，蒸发腔体内的环境压力也影响蒸汽分子传输到基底的效率。较低的压力可减少气体分子的阻碍，使蒸汽流动更加顺畅，从而提高沉积效率。此外，蒸发材料的熔点、蒸发速率及分子量等特性，也决定了整个蒸发工艺的有效性。
理解这些电子束蒸发的基本原理，有助于研究人员和工程师优化沉积工艺，获得理想的薄膜性能和厚度，同时尽可能减少缺陷。这些知识在精密制造和高性能材料开发中尤为重要。
电子束蒸发技术概述

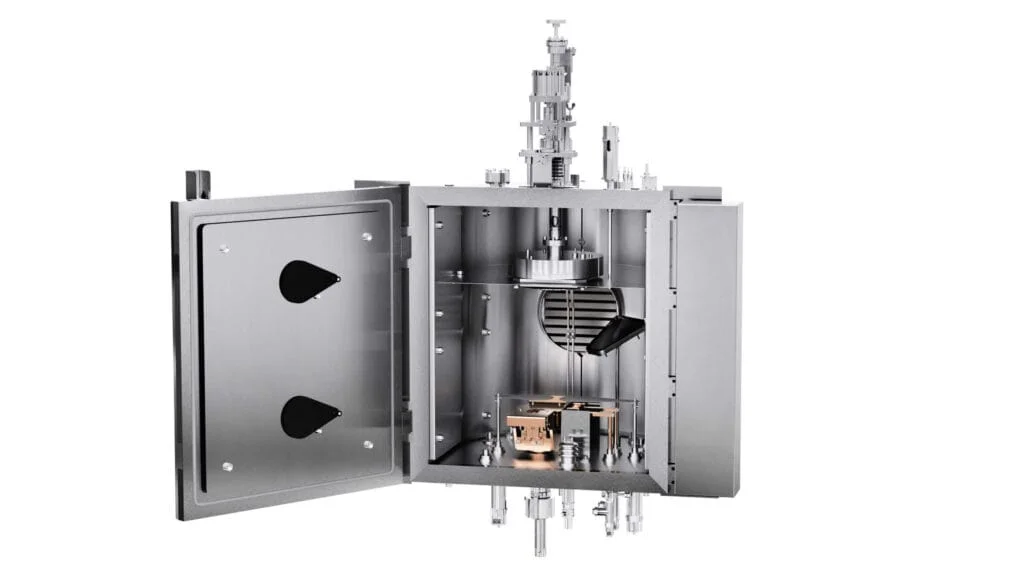

电子束蒸发（Electron Beam Evaporation，简称 e-beam evaporation）是薄膜沉积领域中广泛使用的一种技术。它通过产生高能电子束照射到金属或其他蒸发材料上，使材料表面温度迅速升高并气化，随后在冷却的基底上凝结形成薄膜。沉积薄膜的完整性和纯度高度依赖于该工艺的效率与控制水平。
电子束蒸发的一大优势在于能沉积高纯度的薄膜。该技术可精确控制蒸发速率，能够实现金属、氧化物、化合物以及合金等多种材料的沉积，且污染极低。此外，该工艺还能实现多层薄膜的顺序沉积，形成复杂的多层结构。这些特性使电子束蒸发广泛应用于光学镀膜、电子元件制造以及太阳能电池等领域。
然而，该技术也存在一定的局限性。例如，设备成本较高且结构复杂，操作需要专业人员；部分氧化物蒸发材料或化合物在沉积均匀性与附着力方面表现欠佳。此外，由于沉积速率与设备尺寸的限制，电子束蒸发在大面积生产中的应用受到一定限制。
总的来说，电子束蒸发是一种高效而精密的薄膜制备技术，被广泛应用于工业与科研领域。掌握该工艺的工作原理、优势与局限，对于充分发挥其在薄膜制造中的潜力至关重要。
溅射靶材在薄膜沉积中的作用

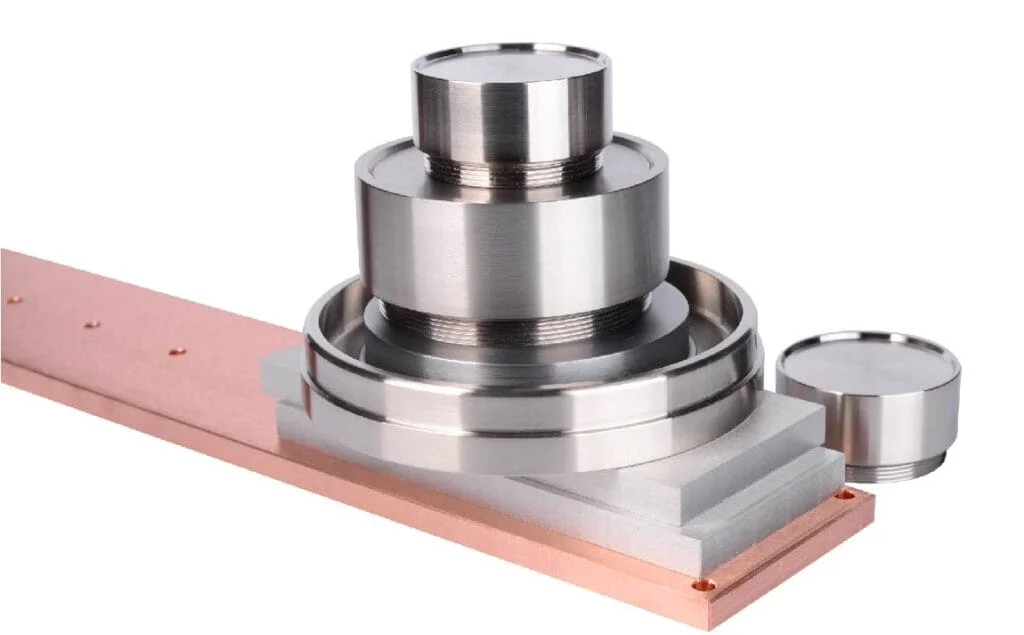

溅射靶材（Sputtering Target）是在溅射沉积工艺中使用的核心材料。与传统的蒸发法不同，溅射通过高能等离子体轰击靶材，使靶材原子被动能量剥离并沉积到基底上。该方法能够形成均匀致密的薄膜，特别适合高熔点金属或不易蒸发的化合物材料。
在真空腔体内，等离子体中高能粒子持续撞击靶材表面，将靶材原子“打出”，这些原子在气相中移动并最终沉积到基底上形成薄膜。由于是物理撞击过程而非热蒸发，溅射能获得厚度均匀、成分可控的薄膜结构。
常用的溅射靶材包括铜、铝、金等金属，也有二氧化钛（TiO₂）等金属氧化物靶材。此外，合金靶材与化合物靶材可用于获得特定电学或光学性能的薄膜。溅射技术已广泛应用于半导体、光伏、电光薄膜以及硬质涂层领域。
蒸发材料的分类
蒸发材料是薄膜沉积工艺的基础，其性能直接影响薄膜质量。根据材料特性及应用需求，蒸发材料大体分为四类：金属蒸发材料、氧化物蒸发材料、氮化物蒸发材料和有机化合物材料。

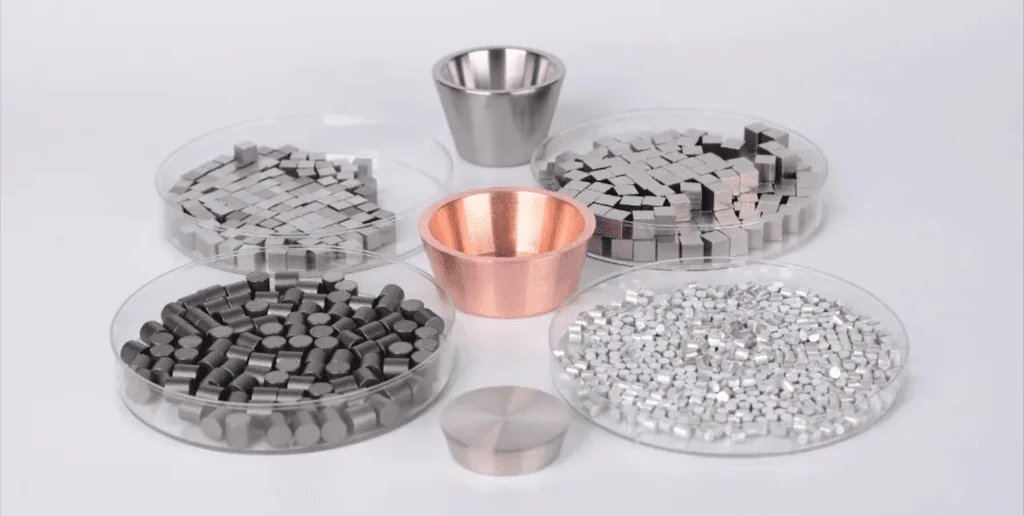

- 金属蒸发材料：由于其优异的导电性与导热性，是最常用的一类材料，如铝、铜、金等。这些金属常用于电子、光学和装饰薄膜中。
- 氧化物蒸发材料：例如 TiO₂、ZnO，具有良好的透光性和特定折射率，常用于光学镀膜和太阳能电池。
- 氮化物蒸发材料：如氮化铝（AlN）、氮化镓（GaN），具备高热稳定性与半导体特性，在微电子与光电器件中广泛应用。
- 有机蒸发材料：近年来在柔性电子、光电显示中受到重视，可通过分子结构设计获得特定性能。
不同类别材料的选择取决于工艺需求与目标薄膜性能。
蒸发材料的纯度与颗粒度
蒸发材料的纯度与颗粒度是决定薄膜性能的关键参数。高纯度材料（通常≥99.999%）可显著减少沉积过程中的污染，提高薄膜的光学、电学与机械稳定性。对于电子与光学应用而言，杂质含量哪怕微小，也可能造成器件失效。
颗粒度同样影响蒸发速率与薄膜均匀性。较小颗粒有助于控制蒸发速率，获得更均匀的薄膜，而颗粒过大会导致局部过热与沉积缺陷。因此，在电子束蒸发工艺中，合适的颗粒度分布能确保沉积过程稳定可控。
蒸发材料的制造工艺
高质量蒸发材料的制备工艺包括：区熔提纯（Zone Refining）、粉末冶金（Powder Metallurgy） 以及 化学气相沉积（CVD） 等。
- 区熔提纯：通过局部熔化与凝固去除杂质，常用于提升金属蒸发材料的纯度。
- 粉末冶金：通过压制与烧结金属粉末制造合金蒸发材料，能获得高密度、均匀的合金结构。
- 化学气相沉积（CVD）：用于制备氧化物与化合物蒸发材料，能形成高纯、均匀的薄膜前驱体。
严格的纯度控制和质量检测贯穿整个生产流程，以确保材料性能稳定可靠。
购买蒸发材料时的考量因素
在选择蒸发材料时，企业需关注以下因素：
- 材料特性匹配：不同材料的熔点、电导率及化学稳定性差异明显，应根据具体工艺和目标薄膜性能进行匹配。
- 供应商资质：应选择具有成熟制造经验、良好信誉与完善质量体系的供应商。
- 性价比：低价材料可能导致膜层缺陷和返工成本增加，应综合评估性能与成本。
- 交付与技术支持：及时交货和专业技术支持是维持生产进度与质量稳定的关键。
为何选择苏州科跃材料购买蒸发材料
在采购高品质蒸发材料时，苏州科跃材料科技有限公司（Suzhou Keyue Advanced Materials Technology Co., Ltd.） 是值得信赖的合作伙伴。科跃材料专注于电子束蒸发、磁控溅射等薄膜工艺所需材料的研发与生产，拥有多年行业经验与广泛的客户基础。
科跃材料提供包括 金属蒸发材料、氧化物蒸发材料、化合物蒸发材料与合金蒸发材料 在内的完整产品系列，涵盖从科研到工业生产的多种应用领域，如半导体、光学镀膜、光伏及功能薄膜。客户可一站式获取所需材料，简化采购流程，提高效率。
公司高度重视产品质量与纯度控制，所有材料均经过严格检测与质量验证，符合国际标准（如 4N~6N 级纯度）。多家客户反馈，科跃材料产品在薄膜一致性与可靠性方面表现卓越，显著提升了项目产出与良率。
此外，科跃材料秉持客户至上理念，提供定制化技术支持与快速响应服务。无论是材料选型、纯度要求，还是蒸发工艺参数优化，客户均可获得专业的指导与解决方案。
选择苏州科跃材料，意味着选择高品质产品、完善服务与值得信赖的合作伙伴。
结论：蒸发材料的未来趋势
蒸发材料在薄膜科技中扮演着关键角色。从电子束蒸发到溅射沉积，这些材料支撑着半导体、光电子、能源与精密制造的技术进步。未来，随着新材料与新工艺的不断出现，高纯金属、合金及化合物蒸发材料将继续推动薄膜技术迈向更高水平。
随着对高纯度与高精度要求的提升，企业和研究机构必须紧跟材料科学的最新发展，选择性能更优、适配性更强的材料。苏州科跃材料将持续以创新与品质为核心，提供全球客户稳定、可靠、可追溯的高性能蒸发材料解决方案，为薄膜技术的未来贡献力量。
