摘要
碳化硅（Silicon Carbide，SiC）是一类兼具陶瓷化学稳定性与半导体电子性能的关键新材料。在真空蒸发、电子束蒸发（E-beam evaporation）、热蒸发（Thermal evaporation）及反应蒸发等薄膜制备技术中，SiC 蒸发材料因其高熔点、优异的热导率、宽禁带特性、抗氧化与化学惰性而成为半导体、光学镀膜、功率电子、坚固表面保护涂层等高端行业的重要选择。
本文从材料特性、蒸发行为、制备方法、工艺适配、典型应用场景到行业发展趋势进行全面的技术阐述，为科研机构、薄膜设备制造商、半导体工厂及真空镀膜企业提供一篇系统、深入的专业参考文档。
1. 引言：为什么碳化硅是蒸发材料中的关键成员？
在真空薄膜技术不断向更高性能、更稳定、更抗腐蚀、更高热承受能力方向发展的趋势中，蒸发材料的选择变得尤为关键。SiC 作为一种超硬陶瓷材料，其独特性质使其在众多替代材料中脱颖而出：
- 极高熔点（约 2700°C），适合高温蒸发环境
- 出色的热导率，确保蒸发过程中的温度分布稳定
- 化学惰性强、抗腐蚀性能优异
- 宽禁带（~3.2 eV），电学与光学性能突出
- 可形成致密、附着力强的薄膜
- 蒸发后薄膜具有高硬度与耐磨性
这些特性使 SiC 蒸发材料成为功率半导体、红外光学镀膜、机械硬质涂层、耐腐蚀薄膜及新一代电子器件的重要组成部分。
2. SiC 蒸发材料的材料属性
2.1 基本物理性质
| 性能参数 | 数值（典型） |
|---|---|
| 化学式 | SiC |
| 外观 | 灰黑色固体（粉末/颗粒/块状） |
| 熔点 | ~2700 ℃ |
| 密度 | 3.21 g/cm³ |
| 热导率 | 120–270 W/m·K |
| 电阻率 | 高（随温度和掺杂而变） |
| 热膨胀系数 | 4.0–4.5 × 10⁻⁶ /K |
| 带隙宽度 | 2.3–3.3 eV（随晶型而变） |
这些性质对蒸发应用具有以下意义：
- 高熔点 → 支持长时间高温蒸发
- 高热导率 → 降低热应力，形成均匀薄膜
- 高硬度与耐磨 → 适合保护涂层
- 宽禁带 → 可用于功率电子、光学窗口、绝缘层等
3. SiC 蒸发材料的形态与规格
苏州科跃材料可提供以下常规形式：
3.1 颗粒（Granules）
- 尺寸：1–3 mm、3–6 mm、6–12 mm
- 适用于电子束蒸发（E-beam）
3.2 块状（Chunks）
- 尺寸：3–25 mm
- 适合大功率蒸发源
3.3 靶材/蒸发舟专用形态
- 为薄膜设备定制特定尺寸，以增强蒸发效率
3.4 高纯度等级
提供：
- 3N（99.9%）
- 3N5
- 4N（99.99%）
- 5N（99.999%，部分类型可定制）
高纯度对薄膜有以下价值：
- 减少杂质导致的薄膜缺陷（pinholes、颗粒、氧化斑）
- 提升光学与电学性能一致性
- 增强薄膜致密性与附着力
4. SiC 蒸发行为与工艺特性
4.1 蒸发方式选择
SiC 可适配多种蒸发方法：
（1）电子束蒸发（E-beam Evaporation）
最常用方式，优势包括：
- 高能量密度
- 蒸发速率稳定
- 可维持材料完整性、减少分解

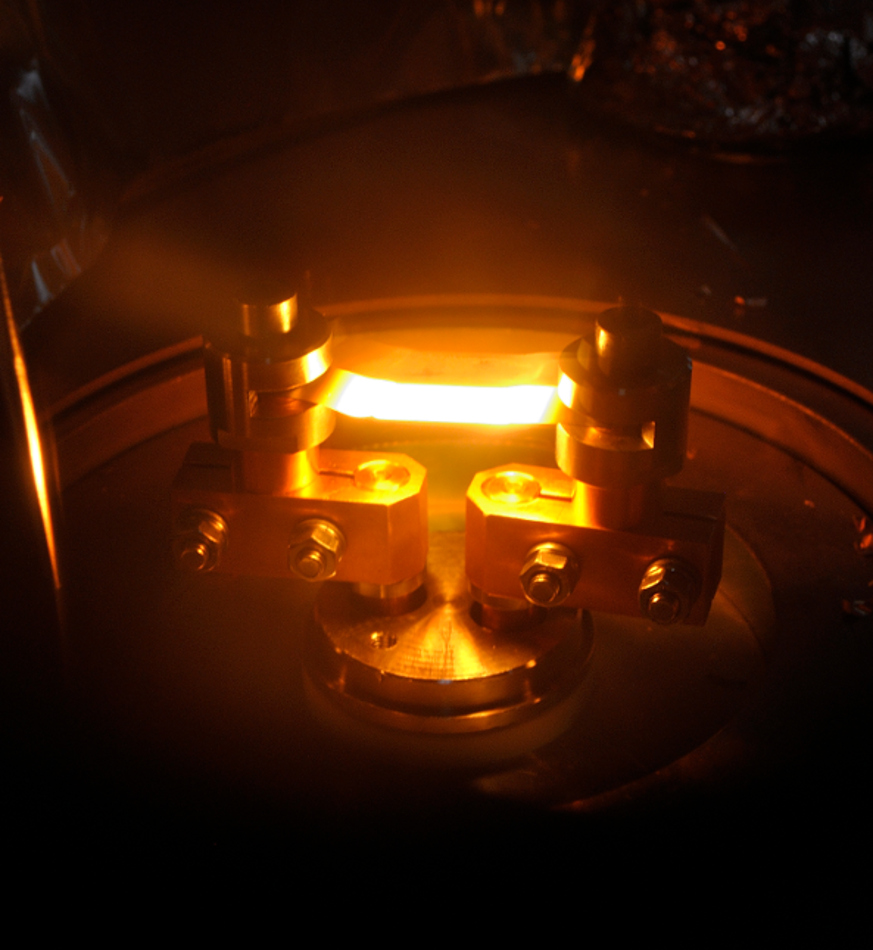

（2）热蒸发（Thermal Evaporation）
使用较少，但在某些低功率应用中可替代金属舟或碳舟。
（3）反应性蒸发（Reactive Evaporation）
常用于制备 SiC-based 复合薄膜，例如：
- SiC:H
- SiC-Ox
- Si-rich SiC
4.2 蒸发温度与分解行为
SiC 在极高温环境下可能部分分解：
SiC → Si（蒸发）+ C（残留）
因此关键是选择合适的蒸发温度范围，使其形成Si-rich 或 stoichiometric SiC 薄膜。
4.3 薄膜微结构调控
薄膜性质取决于以下条件：
| 工艺参数 | 对薄膜影响 |
|---|---|
| 蒸发速率 | 影响均匀性与致密性 |
| 温度 | 决定晶化程度，提高附着力 |
| 气氛（如 H₂） | 可消除碳污染 |
| 基底温度 | 影响应力与膜层硬度 |
5. SiC 薄膜的性能优势
SiC 薄膜在众多行业中具有明显优势：
5.1 耐高温与热稳定性强
适合用于 500–1200°C 的高温场景。
5.2 高硬度与耐磨
接近金刚石，与 TiN、CrN 类硬质涂层相比具有更佳抗腐蚀能力。
5.3 电绝缘性能优异
适用于：
- 介电层
- 栅极绝缘层
- 保护层
5.4 光学性能优良
可用于：
- 红外窗口
- 反射膜
- 滤光膜
5.5 化学稳定性突出
对酸、盐、溶剂、氧化性环境均耐受性强。
6. SiC 蒸发材料的典型应用行业
6.1 半导体制造（尤其是功率器件）
SiC 是第三代半导体的重要成员，可作为：
- MOSFET 绝缘层
- 功率晶体管表面钝化层
- IGBT 保护层
- SiC-on-Si 薄膜沉积的中间层
其宽禁带、高热导率使其适合新能源汽车与高压电源设备。
6.2 光学镀膜
SiC 薄膜具有高折射率与高红外透过率，可用于：
- 红外窗口与保护涂层
- 光学反射镜
- 激光器窗口材料
- 中红外滤光片
尤其在航天遥感镜面中使用频率较高。
6.3 表面保护与耐磨涂层
SiC 的硬度接近金刚石，是理想的防护涂层：
- 机械零件耐磨涂层
- 刀具、模具表面
- 精密运动部件
- 防腐蚀涂层（化工装备）
比 TiN、CrN 在高温抗氧化方面更出色。
6.4 新能源行业
用于：
- 高温燃料电池隔膜
- 太阳能薄膜电池保护层
- 耐腐蚀电极层
6.5 航空航天与军工材料
因为：
- 高温抗氧化
- 高强度
- 低密度
SiC 涂层用于航天器、喷气发动机部件。
7. SiC 蒸发材料的质量控制与制备工艺
7.1 制造工艺
（1）热压烧结（HP）
- 致密度可达 95–98%
- 适合形成致密颗粒或块状材料
（2）真空烧结（VS）
用于成本敏感型应用。
（3）化学气相反应制粉
形成更高纯度粉末。
（4）颗粒整形与筛分
确保蒸发速率稳定。
7.2 检测项目
苏州科跃材料的 SiC 蒸发材料均通过：
- 粒径分析
- XRD 物相检测
- ICP-MS 杂质分析
- SEM 微观结构检查
- 密度/孔隙度测量
确保真空蒸发过程中纯度稳定、不爆裂、不掉渣。
8. 如何选择合适的 SiC 蒸发材料？
8.1 按用途选择纯度
| 应用 | 推荐纯度 |
|---|---|
| 光学镀膜 | ≥99.99% |
| 半导体 | ≥99.999% 可定制 |
| 机械硬质涂层 | 99.9%–99.99% |
| 一般装饰膜 | 99.9% |
8.2 按蒸发方式选择颗粒形态
- E-beam → 推荐 3–6 mm、6–12 mm 颗粒
- 热蒸发舟 → 小颗粒或粉末压块
8.3 设备匹配
适配：
- Temescal、Telemark、Kurt J. Lesker 等蒸发系统
- 高真空（HV）与超高真空（UHV）系统
- 自动料盘蒸发源
9. 包装、储存与运输
所有 SiC 蒸发材料均采用：
- 真空密封包装
- 防静电袋
- 抗震泡沫盒
- 出口木箱
符合国际运输与海关申报要求，确保材料在运输过程保持洁净和完整。
10. 行业趋势：SiC 将扮演更重要角色
随着全球半导体与新能源行业的发展，SiC 薄膜需求呈高速增长：
- 新能源汽车需要更高耐压功率半导体
- 数据中心需要更高热稳定性的绝缘层
- 航天光学需要更高透明性与耐磨性的保护膜
未来 5–10 年，SiC 蒸发材料将在：
- GaN/SiC 功率器件
- 量子计算
- 高能激光系统
- 先进红外探测器
中发挥更核心作用。
11. 结论
碳化硅蒸发材料因其高熔点、卓越的热稳定性、优异的硬度和化学惰性，在半导体、光学镀膜、表面工程和新能源领域中发挥着重要作用。其特性使其成为高端薄膜制备过程中不可或缺的核心材料。
苏州科跃材料科技有限公司可为科研与产业客户提供：
- 高纯 SiC 蒸发材料（3N–5N）
- 多粒径颗粒/块状定制
- 稳定可靠的真空蒸发适配性
- 快速交付与严格质量检测
