引言
氧化铒（Er₂O₃）已成为现代薄膜技术中不可或缺的重要材料，尤其在光子学与半导体领域表现突出。借助氧化铒溅射靶材，可以实现精确可控的薄膜沉积，从而推动先进光学器件、电子元件与显示设备的制造。其独特的光学性质、高热稳定性以及对多种沉积工艺的兼容性，使氧化铒成为追求更高性能器件的科研机构与制造企业的理想选择。
本文将深入解析氧化铒靶材的材料科学与技术基础，探讨其在薄膜沉积中的作用、制备机制与工艺方法，并系统梳理其在通信、光电器件、半导体工艺及下一代器件中的多元应用。重点突出氧化铒在光子学与半导体领域的核心优势，并结合科研与产业化实践给出实际使用建议。
氧化铒：材料概述
化学与物理特性
氧化铒是一种稀土 sesquioxide，化学式为 Er₂O₃，为粉红色晶体固体，熔点约 2340°C，密度约 8.64 g/cm³，化学稳定性优异。这些特性使其非常适用于要求高温耐受与良好稳定性的薄膜应用。
关键特性包括：
- 光学透明性： Er₂O₃ 具有宽禁带（5.7–6.0 eV），在可见与近红外区域具有良好透光性。
- 强光致发光： Er³⁺ 离子在 1.54 µm 波段具有强发射，是光通信系统的关键波长。
- 介电特性： 氧化铒具有较高介电常数，有利于微电子器件的电性能。
- 热稳定性： 高温环境下仍保持结构稳定，是先进器件制备的核心要求。
氧化铒靶材的制备工艺
优质氧化铒靶材的制备一般包括以下步骤：
粉末制备
使用高纯氧化铒粉末（杂质通常为 ppm 级），确保薄膜性能达到器件级标准。
压制与烧结
粉末经高压成型，再在 1500°C 以上烧结，提高致密度与机械强度。
精加工
烧结后的靶材需加工至严格的尺寸公差与表面粗糙度，以适配溅射系统。
背板焊接（可选）
大尺寸或薄靶材需焊接铜或钼背板，以提高导热能力并增强机械稳定性。
溅射薄膜沉积技术

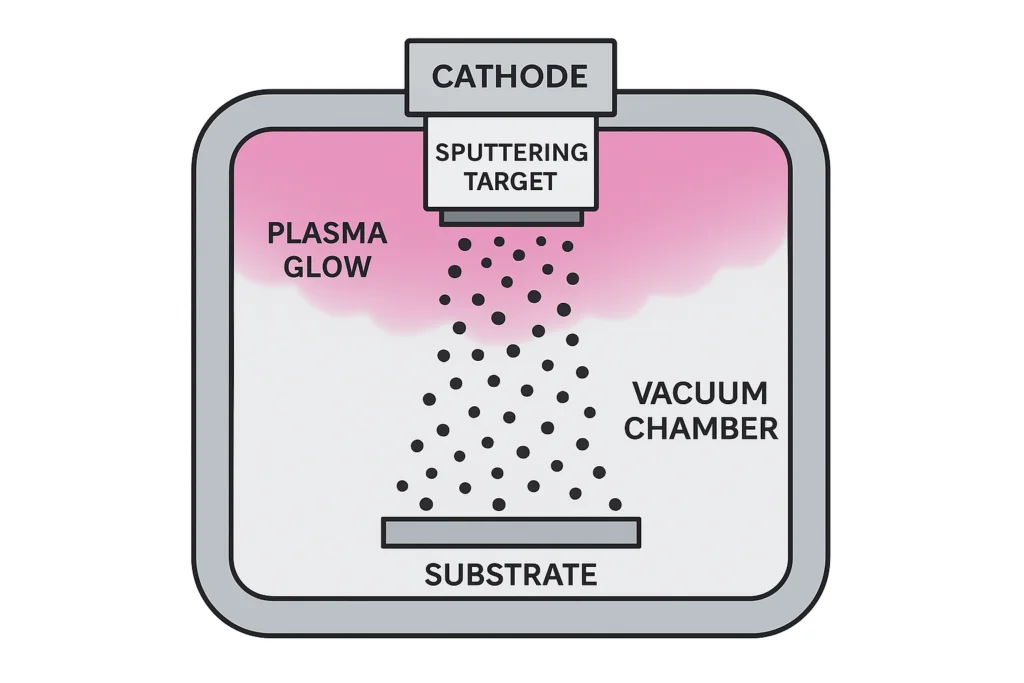

溅射原理
溅射是一种物理气相沉积（PVD）技术，通过等离子体中的 Ar⁺ 轰击靶材，使靶材原子被溅射到基底上形成薄膜。其可实现高纯度、高均匀度和高附着力的薄膜。
对于绝缘性材料 Er₂O₃，通常使用 RF 磁控溅射；若使用金属铒进行反应溅射，则可采用 直流或脉冲 DC 模式。
影响薄膜质量的关键参数
- 靶材纯度与致密度
- 腔体基压与工作气氛（Ar, O₂）
- 功率与频率（50–300 W）
- 基底温度（室温至 600°C 以上）
- 氧分压以保证化学计量比
- 薄膜厚度与沉积速率控制
合理优化这些参数，可获得致密、均匀、无缺陷且接近化学计量比例的 Er₂O₃ 薄膜。
溅射氧化铒薄膜的优势
- 膜层高度均匀
- 厚度控制精确到亚纳米级
- 与各种基底兼容，附着力强
- 薄膜结构与光学性能可调
光子学应用
光放大器与波导
氧化铒薄膜因其 1.54 µm 发射峰，被广泛用于：
- 铒掺杂波导放大器（EDWA）
- 平面光波电路（PLC）
- 硅光子集成器件
这是现代光通信设备的核心材料之一。
光信息存储
氧化铒薄膜在可擦写光盘、全息存储与高密度数据存储中作为活性层或敏化层，具有：
- 高折射率
- 稳定光学性能
- 优良环境耐受性
显示技术与 LED
氧化铒薄膜可用于：
- 色彩滤光片
- LED 荧光材料
- 透明功能层与导电薄膜
其粉红光学特性在显示色彩调控中表现突出。
汽车与建筑玻璃镀膜
氧化铒薄膜可提供：
- 紫外/红外阻隔
- 装饰性色调
- 耐候与抗刮性能
半导体应用
高-k 介电层
氧化铒薄膜在先进半导体器件中可替代传统 SiO₂，用于：
- MOSFET 栅介质
- DRAM/Flash 电容介质层
具备：
- 高介电常数
- 低漏电
- 高热稳定性
器件钝化与封装
氧化铒薄膜作为保护层，可隔绝水气与污染物，提高器件寿命与稳定性。
传感器与功能薄膜
氧化铒用于：
- MEMS 传感器
- 光/气体传感器
- 防反射与装饰膜
其光学响应与稳定性在功能薄膜中具有独特优势。
薄膜沉积技术与工艺优化
适用于 Er₂O₃ 的主要沉积方式包括：
- RF 磁控溅射（最主要）
- 脉冲 DC 溅射
- 反应溅射（使用金属铒靶）
关键工艺参数包括：
- 基底温度
- 氧分压
- 功率与沉积速率
- 后退火提高结晶与光学性能
薄膜表征与质量控制
Er₂O₃ 薄膜常用的表征手段：
- XRD：晶体结构、相纯度

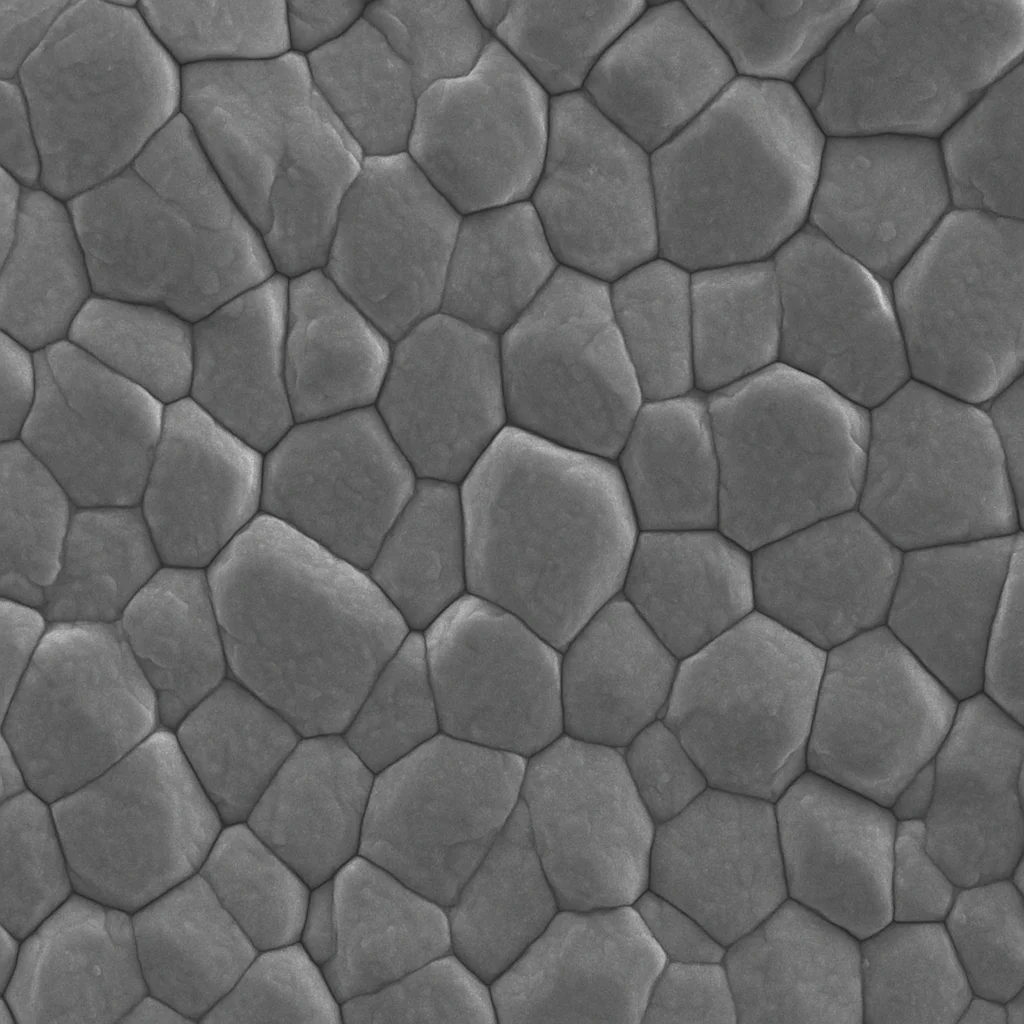

- SEM/AFM：表面形貌、粗糙度
- 椭偏仪：膜厚与光学常数
- XPS：化学组成与价态
- PL：光致发光性能
与其他稀土氧化物的比较
| 材料 | 典型特性 | 主要用途 |
|---|---|---|
| Er₂O₃ | 1.54 µm 发光 | 光通信、光放大器 |
| Eu₂O₃ | 红光发射 | 显示、照明 |
| CeO₂ | 高氧储能力 | 催化、透明导电膜 |
| Ho₂O₃ / Dy₂O₃ | 强磁光效应 | 磁光器件 |
Er₂O₃ 因其独特的光通信增益特性无可替代。
产业与研究应用
氧化铒靶材广泛应用于：
半导体制造
- CMOS 器件
- 光电集成芯片
- 存储器
显示与 LED
- 高分辨率屏幕
- 背光增强膜
- 彩色滤光片
光伏
- 防反射膜
- 红外上转换层提升效率
光信息存储
- 可擦写光盘
- 高密度全息记录
建筑/汽车玻璃镀膜
- 节能膜
- 抗紫外涂层
包装与存储
氧化铒靶材通常采用：
- 真空密封或惰性气体包装
- 防震材料与加固盒
- 标签注明批号、纯度、尺寸
存放要求：
- 干燥环境
- 避免污染
- 处理时戴无尘手套
未来趋势
纳米结构与共掺杂薄膜
如 Er-Yb、Er-Tm，用于提高光放大效率与带宽。
硅光子集成
推动更低缺陷密度、更高兼容性的氧化铒薄膜技术。
先进表征与模型化
通过计算模拟与高分辨检测优化材料设计。
绿色制造与循环利用
发展环保制备工艺与靶材回收体系。
结论
氧化铒靶材在现代薄膜科学中占据核心地位，推动光子学与半导体技术的持续进步。其独特的光学、介电与化学稳定性使其成为制造高性能通信器件、光电设备、显示器、存储介质与能源器件的重要基础材料。
随着对更高速、更高效率、更迷你化器件的需求增长，高纯度、工程化的氧化铒溅射靶材将在未来科技发展中发挥更加重要的作用。
